LG-SX609型 雙旋六軸工業機器人
LG-SX系列工業機器人SX6系列專為安裝空間狹小、節拍要求高和性價比要求很高的情形開發，尤其適用于裝配、高速搬運、快速沖壓、密集排布鉆工中心等上下料、配置3D視覺分揀等，機器人本體重量50kg左右，是一種新型結構機器人，性價比非常高。 性價比高。比同級別負載臂長機器人，性能更優，價格更實惠。

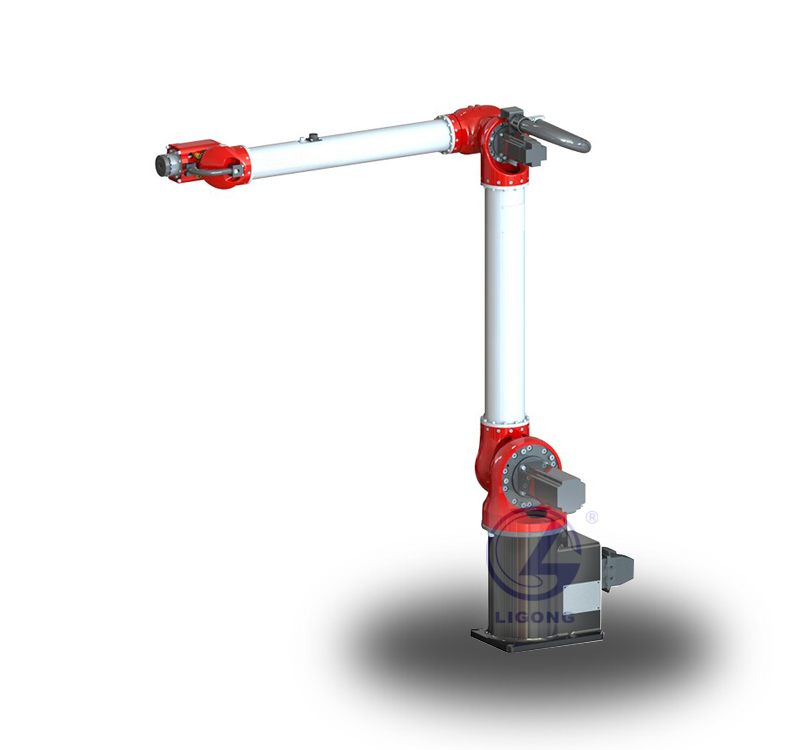

工業機器人本體

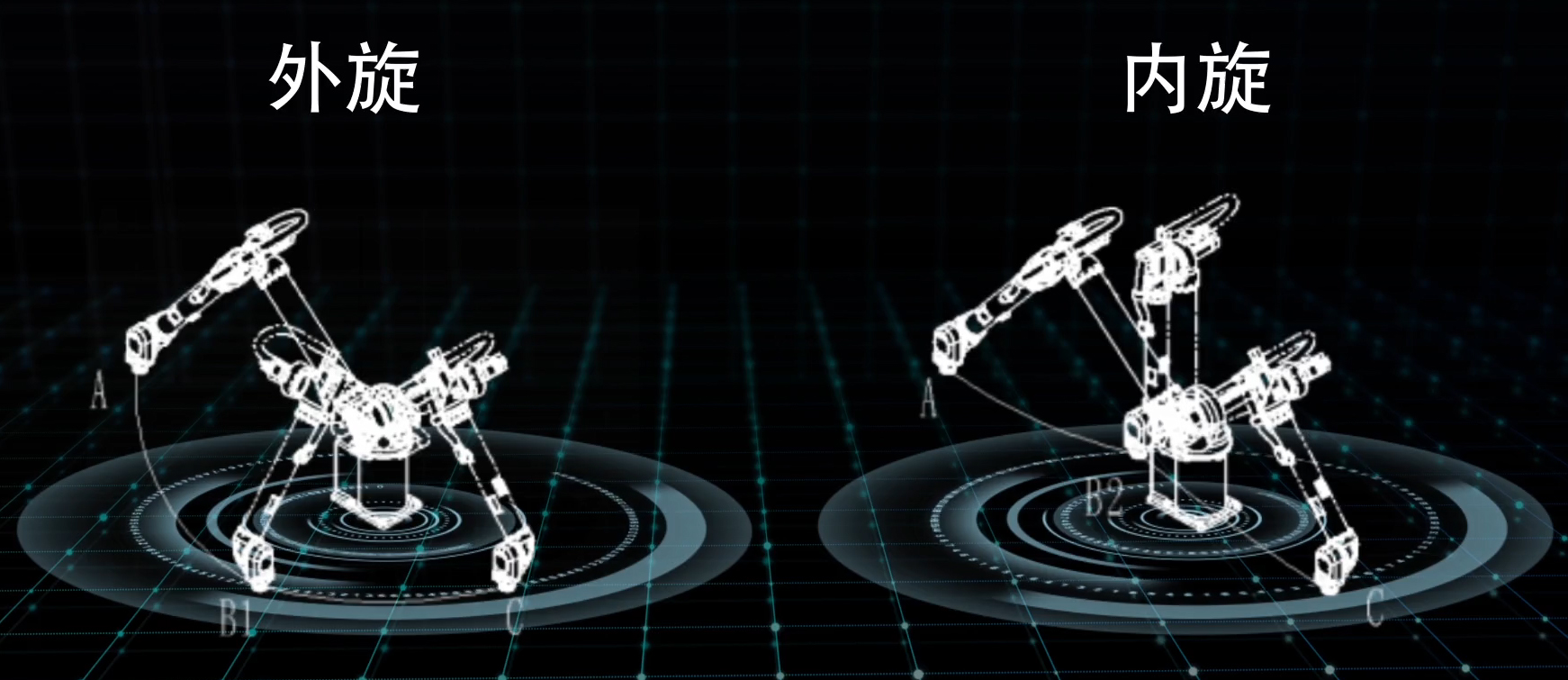

雙旋工業機器人概念
一、產品特點
1、360°空間全覆蓋，無死角
2、高防護版本56軸可任意方向噴水
3、人機共融(人機協作版本)
4、安裝占地面積小
5、高精度，高靈活性
6、高速，慣量小
7、重量輕，任意方向安裝
8、模塊化、系列化、定制
9、高性價比
二、技術參數
| 工業機器人 | LG-SX609 | |
| 自由度 | 6 | |
| 額定負載 | 9KG | |
| *大工作半徑 | 1042mm | |
| 重復定位精度 | ±0.05mm | |
| 運動范圍 | J1 | ±155° |
| J2 | -178°/-2° | |
| J3 | +141.5°/+398.5° | |
| J4 | ±90° | |
| J5 | ±96.5° | |
| J6 | ±360° | |
| 額定速度 | J1 | 180°/s，3.14 rad/s |
| J2 | 150°/s，2.62 rad/s | |
| J3 | 180°/s，3.14 rad/s | |
| J4 | 225°/s，3.93 rad/s | |
| J5 | 225°/s，3.93 rad/s | |
| J6 | 360°/s，6.28 rad/s | |
| *高速度 | J1 | 300°/s，5.23rad/s |
| J2 | 250°/s，4.36rad/s | |
| J3 | 300°/s，5.23 rad/s | |
| J4 | 375°/s，6.54 rad/s | |
| J5 | 375°/s，6.54rad/s | |
| J6 | 600°/s，10.47 rad/s | |
| 容許慣性矩 | J6 | 0.15㎏㎡ |
| J5 | 0.23㎏㎡ | |
| J4 | 0.42㎏㎡ | |
| 容許扭矩 | J6 | 12.7NM |
| J5 | 16.5NM | |
| J4 | 20.4NM | |
| 適用環境 | 溫度 | 0～45° |
| 濕度 | 20%～80% | |
| 其他 | 避免與易燃易爆或腐蝕性氣體、液體接觸，遠離電子噪聲源（等離子） | |
| 示教器線纜長度 | 8米 | |
| 本體-柜體連接線長度 | 3米 | |
| I/O參數 | 數字量：32輸入，31輸出（控制柜故障指示燈輸出占用1） | |
| 電源容量 | 2.6kVA | |
| 額定功率 | 2.1kW | |
| 額定電壓 | 單相AC220V | |
| 額定電流 | 11.3A | |
| 本體防護等級 | IP54 | |
| 安裝方式 | 地面安裝 | |
| 本體重量 | 48kg | |
| 控制柜防護等級 | IP53 | |
| 控制柜尺寸 | 500（寬）×270（厚）×530（高）-可立可臥 | |
| 控制柜重量 | 38KG | |
三、工業機器人運動范圍參數圖
四、應用領域

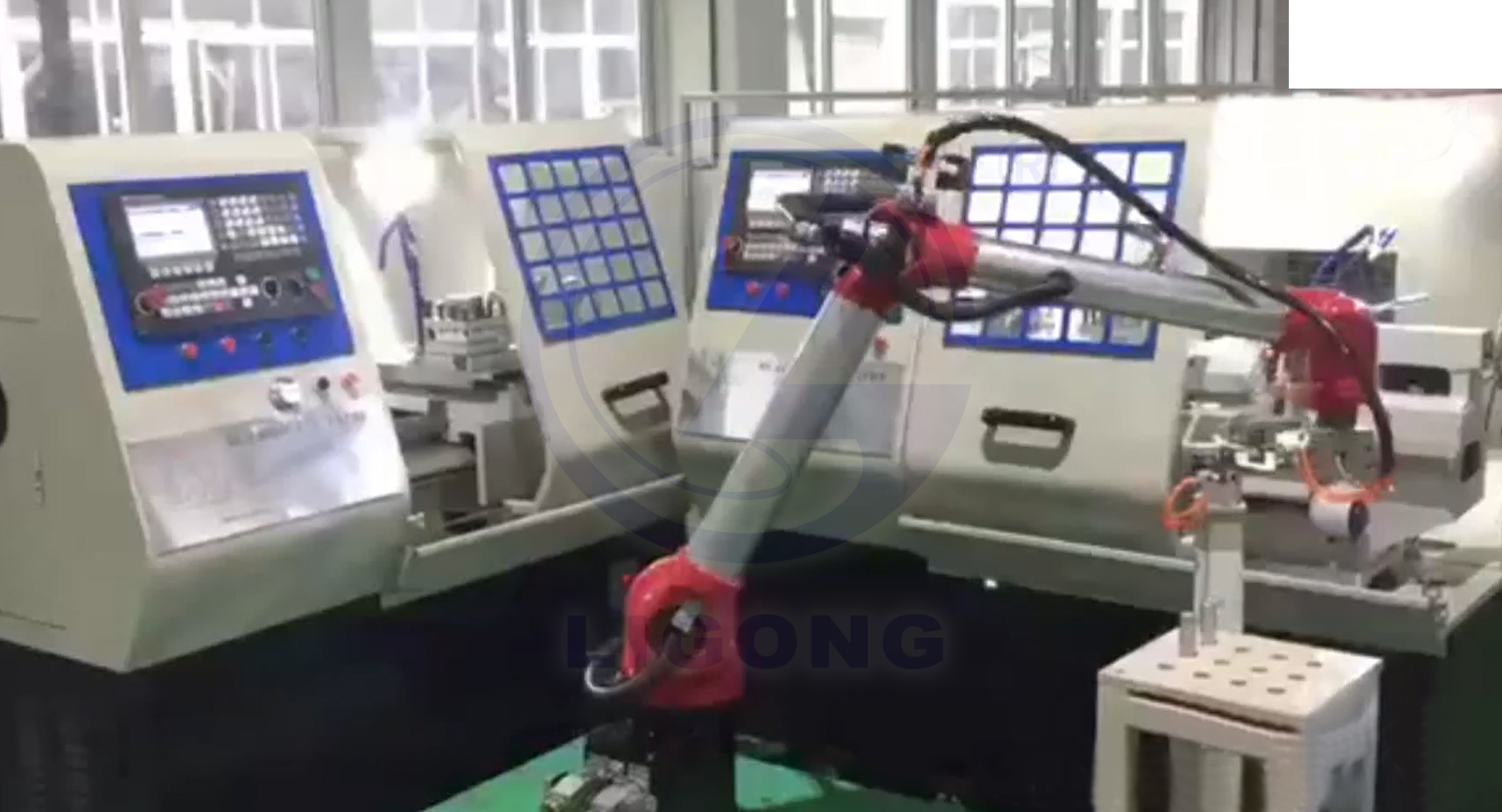

數控機床上下料

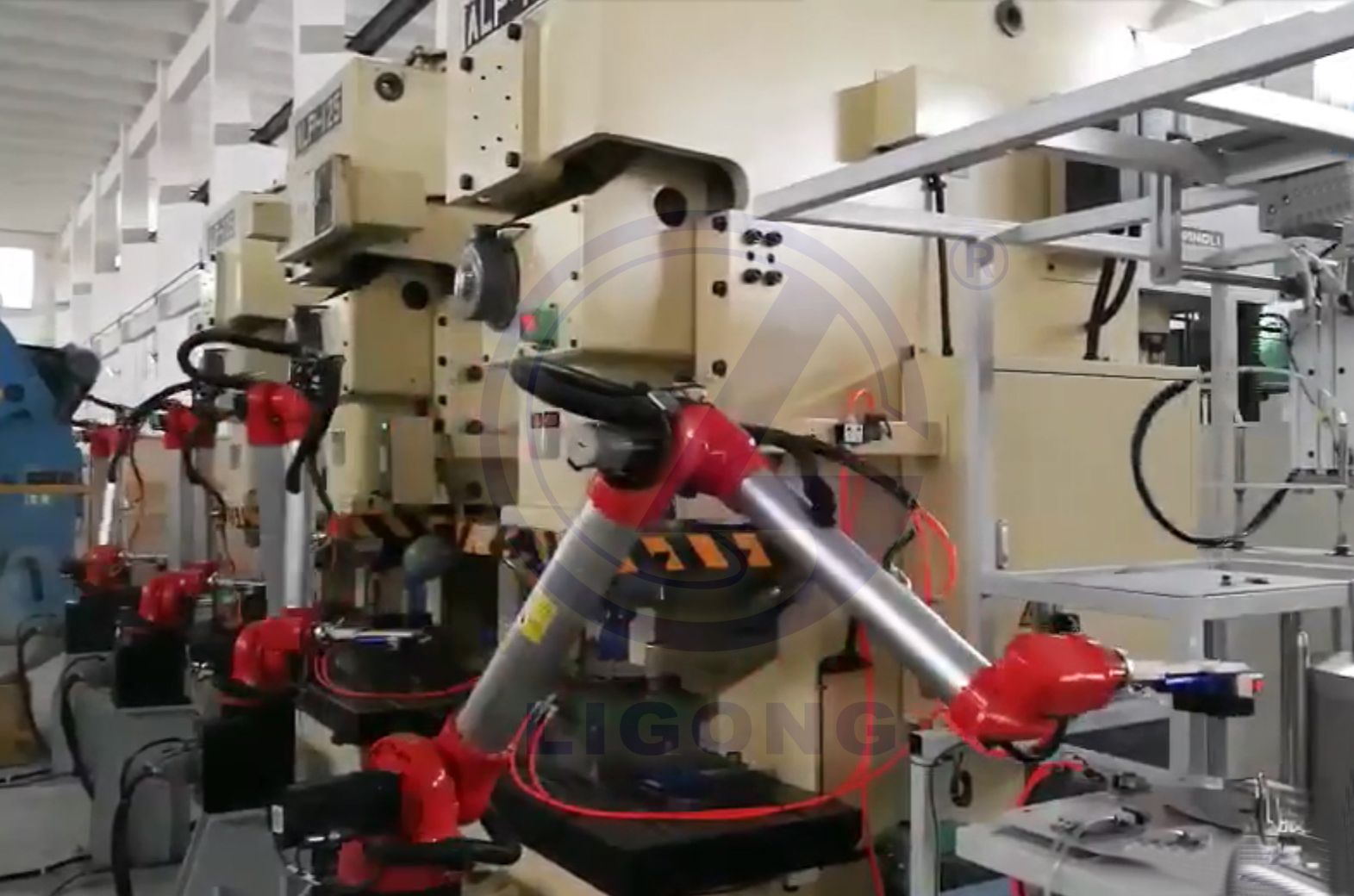

沖壓生產線
工控盒鉚釘自動送料—壓鉚—鐳雕—組裝自動化
