LGH-MES40型 工業4.0生產線實訓系統可實現雕刻代木材料頭像的自動化無人車間。整線無人化車間主要由模擬 MES 系統、總控單元、立體倉庫、AGV、自動上下料工作站、物料輸送線、雕刻工作站、噴涂工作站、成品智能檢測工作站組成。

一、配置及參數

1、雕刻工作站：LG-ZN630型工業機器人，負載 30KG、水平可達距離：1701mm，重復定位精度：±0.05mm；包含機器人本體、控制系統、示教器、機器人底座、平面夾具； 雕刻主軸： 額定功率 0.75KW、主軸轉速范圍10000-18000 轉/分、輸出電壓范圍 12-36V、冷卻水箱：容量 10L。
2、噴涂工作站：LG-ZN612型工業機器人，負載 12KG、水平可達距離：1555mm，重復定位精度：±0.06mm；包含機器人本體、控制系統、示教器、機器人底座、平面夾具；噴槍：重量 1KG，涂料輸送管 5 米。
3、搬運工作站、物料輸送線：LG-ZN612型工業機器人，負載 12KG、水平可達距離：1555mm， 重復定位精度：±0.06mm；包含機器人本體、控制系統、示教器、機器人底座、平面夾具；夾具集成裝置、氣動吸盤；包含 PLC 控制模塊、變頻器模塊、電源模塊、傳感器檢測單元、三相電機及傳輸帶單元、氣動控制單元、電氣接口單元和觸摸屏單元。RFID 系統：讀寫器和電子標簽；AGV 小車：有效載荷*大 200KG；速度 0-25m/min。
4、立體倉庫：LG-ZN612型工業機器人，負載 12KG、水平可達距離：1555mm 重復定位精度：±0.06mm；示教器、機器人底座、平面夾具；七軸導軌：承重 500KG， 有效工作長度 3 米，導軌寬度 45 毫米；貨架：型材搭建，3 米能與機器人通信；

5、成品智能檢測：工業相機：傳感技術：黑白，分辨率(h*v): 2592*1944，像素位深：12bit ，接口：GigE，感光芯片名稱：MT9P031，感光芯片大?。?.70 mm x 4.28 mm，水平、垂直像素尺寸：2.2 µm x 2.2 µm，幀速率：14 fps； 鏡頭：*小焦距：16mm ，接口：C，光圈值：F2.0-F22，工作距離：200mm， 光圈：manual iris；
6、總控系統：采用西門子 PLC,內置 PROFINET 接口（IO 設備/控制器、CBA、開放的 IE 通信/WEB 服務器），配有兩個端口（P1 R 和 P2 R），支持 PROFINET IO RT（實時）和 IRT（等時同步實時），支持冗余環網結構；數字量輸入點數 32；數字量輸出點數 32；模擬量輸入 5（4*電流/電壓，1*RTD）；模擬量輸出；計數器數量 6；集成有優化功能的通用 PID 控制器。工作存儲器可存儲 175 KB 代碼和 1 MB 數據；工控主機：工控機產品機箱采用全鋼機箱，材質厚度須要大于 1.2mm，必須具備鎖匙， 采用穩定和先進的主板芯片，，增加系統速度和穩定性。
二、配置清單

三、實訓項目
1、工業機器人 I/O 設置實訓；
2、工業機器人工件的抓取搬運實訓；
3、機器人上下料綜合實訓；
4、離線編程實訓；
5、工業機器人雕刻應用綜合實訓；
6、工業機器人噴涂應用綜合實訓；
7、工業機器人工件的抓取搬運實訓；
8、工業機器人與自動化輸送線集成定位實訓；
9、工業機器人與 AGV 的集成自動上下料、定位實訓；
10、工業機器人與 PLC 電氣控制系統的集成實訓；
11、工業機器人上下料綜合實訓；
12、工業機器人定位實訓；
13、機器人第七軸的調試實訓；
14、工業機器人智能倉儲綜合實訓；
15、視覺檢測系統傳感器、光源選型、安裝、調試實訓；
16、視覺圖像輸入編輯與調試；
17、視覺結果給出編輯與調試；
18、視覺分揀機器人的畫像檢測系統應用實訓；
19、工業機器人與自動化輸送線數據通信實訓；
20、工業機器人與自動化輸送線集成定位實訓；
21、PLC 電氣控制系統的集成實訓；
22、工業機器人自動上下料綜合實訓
23、工業機器人自動輸送、上下料綜合實訓；
24、RFID 與總控通訊組建設置實訓；
25、模擬 MES 系統裝調實訓；
26、工件 RFID 自動識別裝調實訓；
27、總控系統的安裝與接線實訓；
28、RFID 數據傳輸通信設置、網絡組建實訓；
29、總控系統與各工作站聯調實訓；
30、工業機器人與 PLC 電氣控制系統的集成實訓。

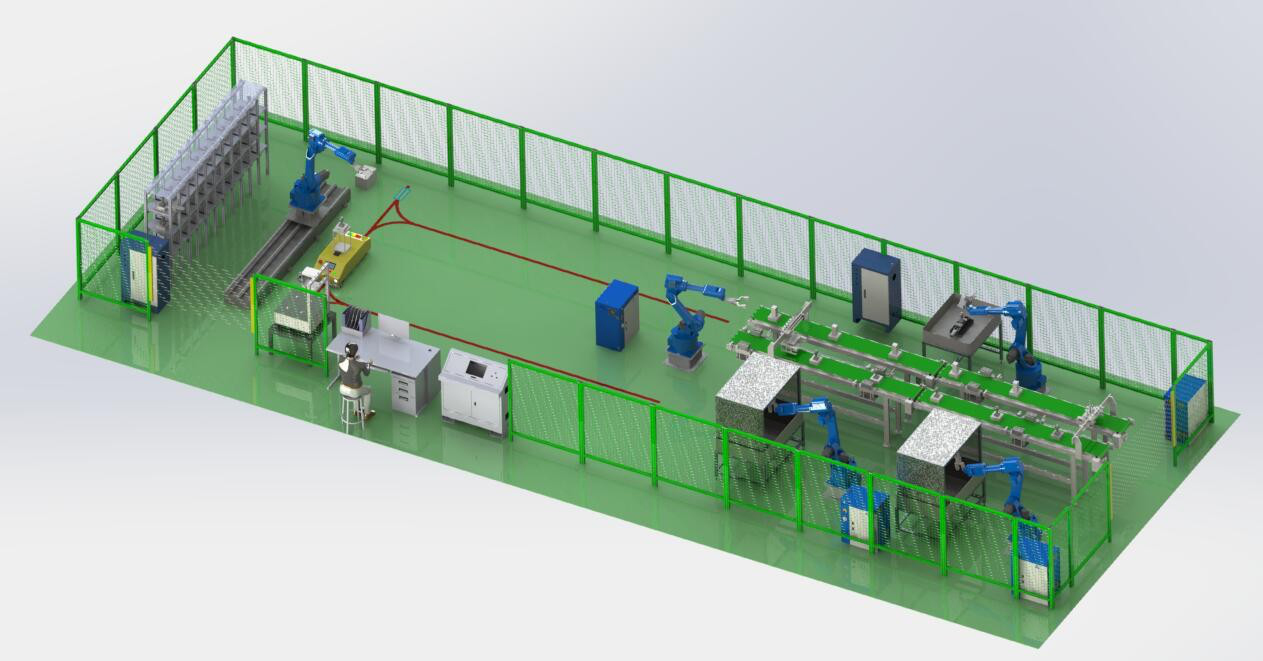

四、實訓室布置圖

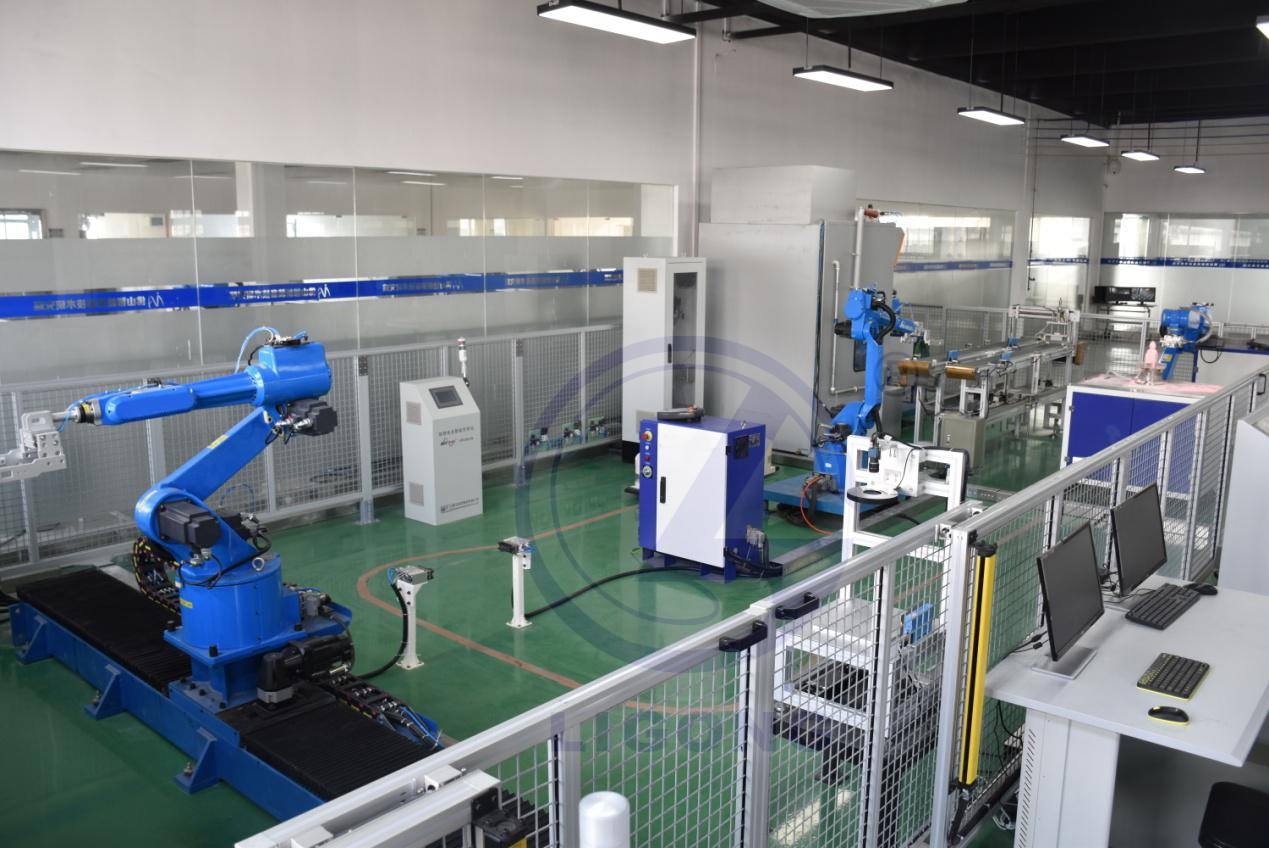

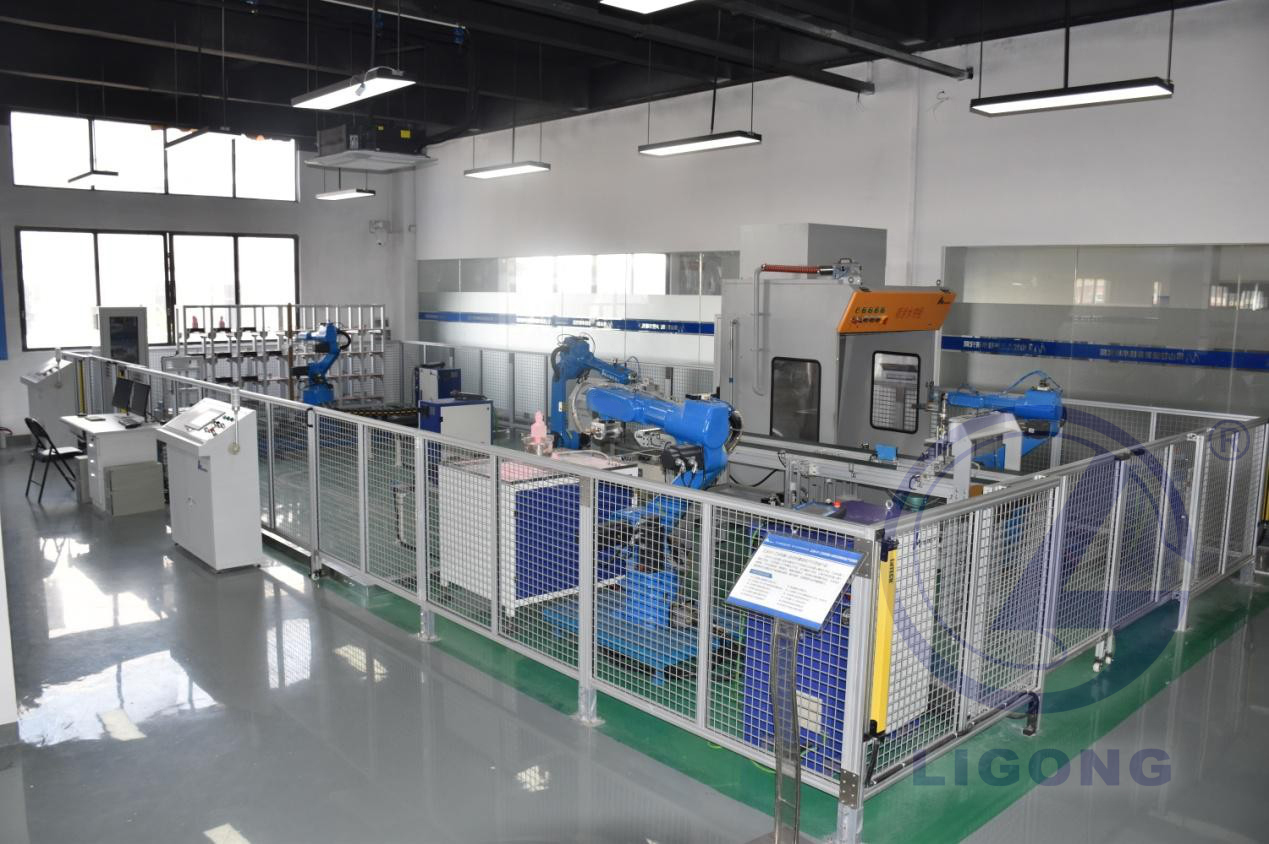

五、實訓室案例
