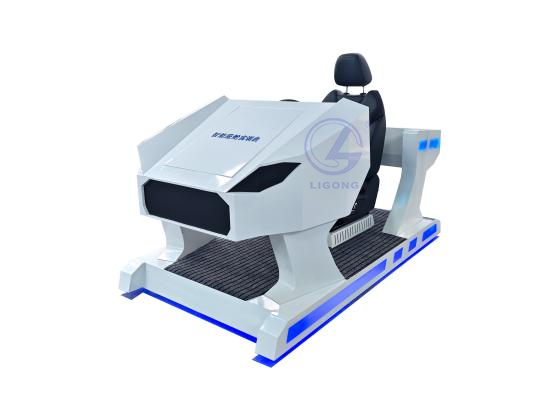

一、實訓臺介紹

智能座艙硬件設備是智能網聯汽車新一代交互革新設備，該智能座艙綜合實訓臺用于完成理論教學、實訓及考核任務，臺架通過對儀表、中控、駕駛員、語音識別等環節展示，實現原理介紹、結構展示、裝配等功能。

二、設備功能

1. 支持儀表、中控和娛樂顯示，同時具備網聯等典型智能座艙功能，

2. 支持以太網、CAN總線數據接收和轉發，設備參照車廠功能安全設置，使用CAN指令開機及顯示；

3. 儀表功能支持顯示乘用車通用關鍵信息，包括但不限于：車速、電量、燈光等；

4. 中控顯示及娛樂顯示組件可觸控輸入，支持語音播放，可實現導航交互及基本車載導航功能，包含但不限于目的地選擇、導航路徑規劃等；多媒體功能：支持音視頻播放、外部媒體接入。

5. 駕駛員管理系統DMS，可進行：1）人臉分析，2）打哈欠、低頭、閉眼等疲勞檢測，設置疲勞持續時間進行報警；3）識別駕駛員脫崗情況，可設置脫崗時長進行報警；4）可加載攝像頭數據或視頻文件；5）算法開源，可進行二次開發。

6 手勢識別系統：可通過深度學習算法，識別18種手勢，并配備上位機，可對各種手勢進行意義定義，輸出座艙控制指令。

7.  麥克風陣列：通過陣列麥克風，實現聲源定位，對發指令者進行位置識別，避免他人語音干擾；

8.  語音識別及對話：通過麥克風采集駕駛員聲音，輸出識別的語音文字，并通過系統設置喚醒語句，對識別的指令進行控制動作的生成，控制車輛部件。

三、設備參數

1. 中控屏：

1)顯示屏：13寸

2)CPU：八核 1.6GHZ (ARM Cortex A55 )

3)系統：Android10.0；

4)存儲：8G+64G ；

5)內置 4G 無線網絡，支持 TD-LTE/FDD-LTE/TD-SCDMA/HSPA(+)/WCDMA/HSPA(+) GSM/GPRS/EDGE/CDMA；

6)支持模擬高清倒車360；

7)帶高保真低噪音 DSP，帶 32 段 EQ，環繞聲；

8)內置 GPS/WIFI/藍牙/音視頻處；

9)支持 CarPlay手機互聯；

10)可支持 MIPI 接口顯示屏，支持 800*480,1024*600,1024*768,1920*1080 分辨率；GPS/北斗/GLONASS 的雙模導航；

11)支持藍牙 4.0 和 WIFI 802.11 b/g/n 連接，支持 5G WIFI；

12)支持 1080P 多媒體視頻播放，無損音樂播放；

13)車規級別標準，低溫-30 度，高溫 70 度

2. 儀表屏：

1)IPS屏，全視角

2)信號接口：HDMI、 VGA

3)屏幕分辨率：1280*480

4)屏幕亮度：700-800尼特

5)供電：12V

3、智能觸摸屏

1)尺寸11.6寸

2)觸摸屏種類：工業電容觸摸顯示器

3)顯示比例:16:9

4)制式:PAL NTSC

5)物理分辨率:1920*1080

6)對比度:800:1

7)亮度:350cd/m

8)頻率:60-75HZIPS屏全視角

9)非觸摸產品接口:HDMI/VGA

10)工作溫度:-20-70℃

4、計算單元

1)11代i5-11500H

2)內存8G

3)硬盤256G

4)接口：USBx8，COMx1,千兆網口，VGA，HDMI

5)軟件系統：ubuntu 20.04

5、攝像頭

1)sensor IMX291，lens Size 1/2.8，

2)USB3.0接口，

3)最高有效像素硬件200萬像素 1920（H）*1080(V)，

4)輸出圖像格式MJPEG/YUV2(YUVY）

5)支持最高幀率 1920*1080p  50幀/YUV/MJPEG

6)探測目標類型車輛、行人、交通標志、紅綠燈等。

三、實訓內容

1.智能座艙系統的認知和安裝；

2.座艙設備的啟動及控制實訓；

3.駕駛員管理系統DMS及疲勞檢測實訓；

4.手勢識別對車輛功能控制實訓；

5.麥克風陣列聲源定位實訓；

6.語音識別及車輛功能控制實訓。
