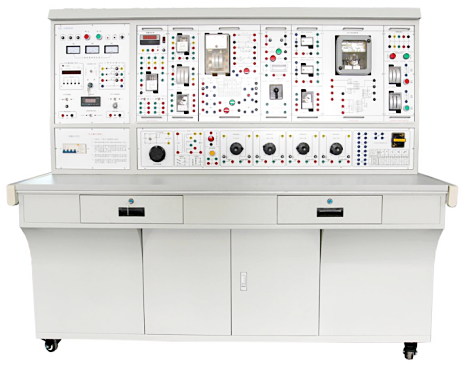

LG-DLK05A型電力自動化及繼電保護實驗裝置

LG-DLK05A型電力自動化及繼電保護實驗裝置需符合高等院?！独^電保護》、《電氣設備》、《自動裝置》、《工廠供電》、《電力系統微機保護》等多門專業課程中的教學內容。能對發電廠、變電所及工廠中常用的繼電保護、電氣二次控制回路及自動裝置等教學內容進行操作實驗，能以真實直觀的實驗教學形式對學生進行專業技能訓練。裝置采用掛件式結構，可根據實驗內容進行組合，安裝使用方便。實驗儀表精度高，具有數字化、智能化及人機對話等功能，用戶根據需要進行選擇。 電力自動化及繼電保護實驗裝置對控制屏及測量部件所涉及的電源、儀器儀表等均采取可靠的保護，同時還設置了可靠的人身安全保護體系，避免因學生在實驗中的誤操作而造成實驗系統的損壞和人身傷害。

一、特點要求
1.綜合性強　綜合了目前國內各類院校中《電力自動化》及《繼電保護》等課程的實驗項目。
2.適應性強　能滿足各類院?！峨娏ψ詣踊泛汀独^電保護》相關課程的實驗教學要求，實驗的深度與廣度可根據實際需要作靈活調整。本裝置采用組件式掛箱結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3.整套性強　該裝置從儀器儀表、專用電源、繼電器及其它實驗部件到實驗連接專用導線等均配套齊全，所提供部件的性能、規格等均能滿足實驗的需要。
4.直觀性強　各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確、操作、維護方便。
5.科學性強　裝置占地面積較少，節約了實驗用房，減少基建投資；配套的繼電器及其設備均采用電力系統自動化及繼電保護裝置中實際應用的現場設備，真實性強，并均經特殊設計。裝置外形整齊美觀，能改善實驗環境；電力自動化及繼電保護實驗內容豐富，設計合理，除了加深理論知識外，還為學生走向社會，從事發電廠、變電所、工礦企業的供配電工作，繼電保護系統的設計、安裝、調試、檢修等，打下良好的基礎。測量儀表采用數字式、智能化及人機對話等相結合，能滿足實驗教學的需要，使實現裝置測量手段的現代化；設有定時器報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。
6.開放性強　設有內、外電壓型漏電保護裝置，確保操作者的安全；各電源輸出均有監視及短路保護等功能，使用方便；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良。所有這些功能均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。
二、技術性能要求

1.輸入電源：三相五線　380V±10%　50Hz
2.工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）  海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：180cm×73cm×166cm
三、裝置的配備及要求
本裝置將實驗所需的交流電源、高壓直流電源、交流測量儀表、直流測量儀表、電子秒表、各種規格的負載電阻及各種規格的繼電器等有機地結合在一起，配套齊全。用戶不需要購買任何配套設備，即可完成所有實驗。
本裝置由控制屏、實驗桌及實驗組件等組成。采用不同的掛件組合即可完成不同的實驗內容。
(一)電源、儀器控制屏要求
    控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
(1) 三相四線電源輸入，經過漏電保護總開關，由鑰匙開關控制，后由接觸器通過起、停按鈕進行操作；
(2) 三相0～450V連續可調交流電源。配備一臺三相同軸聯動自耦調壓器，規格為1.5KVA/0～450V，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點。可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。
2、交、直流電源
（1）直流固定電源：直流220V/2A，具有短路保護；
（2）直流可調電源：直流0～220V/2A連續可調電源一路，具有短路保護；
（3）交流電源：設有單相調壓器一組，可得到交流0～250V/5A可調電壓；
（4）變流器：設有變壓器一組，變壓器原邊加220V，合上開關后，副邊即可輸出36V/4.5A 三組可進行串并聯連接實現變流；
3、通斷指示燈1只、自復位按鈕1只；
4、雙組可調電阻12.6?/150W 1只、220?/150W 3只；
5、封閉式萬能轉換開關 1只。
★6、無線智能實驗室管理考核系統軟件（正版軟件，投標文件中提供著作權證書原件和現場演示）
（1）該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
（2）在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
（3）可設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。
（二）實驗桌要求
   實驗桌為鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料。下部設有雙開門儲物柜，用于存放實訓掛件。
（三）實訓掛箱要求
（1）DL01斷路器觸點及控制回路模擬箱

序號	名稱	型號	單位	數量
1	時間繼電器	DC220V DS-21	個	2
2	交流接觸器	DC220V	個	1
3	透明中繼	DC220V	個	2
4	指示燈	ACDC220V 紅	個	1
5	指示燈	ACDC220V 綠	個	1
6	按鈕開關	紅	個	1
7	按鈕開關	綠	個	1

（2）DL02信號指示及萬能轉換箱

序號	名稱	型號	單位	數量
1	光字牌	ACDC220V	個	1
2	保險座		個	2
3	指示燈	紅	個	1
4	指示燈	綠	個	1
5	萬能轉換開關		個	1

（3）DL03數字電秒表掛箱

序號	名稱	型號	單位	數量
1	數字電秒表		個	2
2	大妞子開關		個	2
3	中間繼電器	DZ-31B		1
4	小復位按鈕		個	2

（4）DL04空氣開關掛箱

空氣開關

個

（5）DL05光字牌掛箱（一）

序號	名稱	型號	單位	數量
1	光字牌	DC220V	個	5
2	小妞子開關		個	5

（6）DL06光字牌掛箱（二）

1	光字牌	DC220V	個	5
2	小妞子開關		個	5

（7）DL07繼電器掛箱（一）

序號	名稱	型號	單位	數量
1	電流繼電器	DL-24	個	1
2	出口中間繼電器	DZB-12B	個	1
3	信號繼電器	DXM-2A	個	1

（8）DL08繼電器掛箱（二）

序號	名稱	型號	單位	數量
1	電流繼電器	DL-24C	個	1
2	時間繼電器	DS-22	個	1
3	信號繼電器	DXM-2A	個	1

（9）DL09繼電器掛箱（三）

序號	名稱	型號	單位	數量
1	電流繼電器	DL-24C	個	1
2	時間繼電器	DS-23	個	1
3	信號繼電器	DXM-2A	個	1

（10）DL10繼電器掛箱（四）

序號	名稱	型號	單位	數量
1	跳躍閉鎖繼電器	DZB-14B		1
2	中間繼電器	DZ-31B		1

（11）DL11繼電器掛箱（五）

序號	名稱	型號	單位	數量
1	電壓繼電器	DY-28C	個	1
2	信號繼電器	DXM-2A	個	1
3	信號繼電器	DXM-2A	個	1

（12）DL12繼電器掛箱（六）

序號	名稱	型號	單位	數量
1	電流繼電器	DL-24C	個	1
2	時間繼電器	DC220V	個	1
3	返回延時繼電器	DC220V	個	1

（13）DL13繼電器掛箱（七）

序號	名稱	型號	單位	數量
1	指示燈	白	個	1
2	按鈕開關	綠	個	1
3	保險座		個	2
4	閃光繼電器	DC220V	個	1

（14）DL14繼電器掛箱（八）

序號	名稱	型號	單位	數量
1	負序電壓繼電器	BFY-12A	個	1
2	沖擊繼電器	ZC-23A	個	1
3	電鈴	UCZ4-75	個	1
4	按鈕開關	綠	個	1
5	大鈕子開關		個	3

（15）DL15重合閘繼電器及控制部件掛箱

序號	名稱	型號	單位	數量
1	重合閘繼電器	DH-3	個	1
2	指示燈	綠	個	1
3	指示燈	紅	個	2
4	大鈕子開關		個	5
5	小復位按鈕		個	1
6	保險座		個	2

（16）DL16差動繼電器掛箱

序號	名稱	型號	單位	數量
1	差動繼電器	BCH-2	個	1

（17）DL17直流數字電壓、電流表

序號	名稱	型號	單位	數量
1	數顯電壓表	DC500V	個	1
2	數顯電流表	DC5A	個	2
3	保險座		個	3
4	船型開關		個	1

（18）DL18交流電流表

序號	名稱	型號	單位	數量
1	電流表		個	3
2	保險座		個	4

（19）DL19交流電壓表

序號	名稱	型號	單位	數量
1	電壓表	數顯AC500V	個	3
2	保險座	5×20	個	1
3	船型開關		個	1

（20）DL20可調電阻箱（一）

序號	名稱	型號	單位	數量
1	瓷盤電阻	20Ω	個	3
2	保險座		個	6

（21）DL21可調電阻箱（二）

序號	名稱	型號	單位	數量
1	瓷盤電阻	72Ω	個	3
2	保險座		個	6

（22）DL22可調電阻箱（三）

序號	名稱	型號	單位	數量
1	瓷盤電阻	800Ω	個	3
2	保險座		個	6

（23）DL23可調電阻箱（四）

序號	名稱	型號	單位	數量
1	瓷盤電阻	16Ω	個	3
2	瓷盤電阻	31.2Ω	個	3
3	瓷盤電阻	2.5KΩ	個	3
4	保險座		個	6

五、實驗項目要求
1.電磁型電流繼電器和電壓繼電器實驗
2.電磁型時間繼電器實驗
3.信號繼電器實驗
4.DZ、DZB、DZS系列中間繼電器實驗
5.6～10kV線路過電流保護實驗
6.低電壓啟動過電流保護及過負荷保護實驗
7.BFY-12A晶體管負序電壓繼電器實驗
8.復合電壓啟動過電流保護實驗
9.沖擊繼電器實驗
10.重復動作手動復歸中央信號裝置實驗
11.重復動作自動復歸中央音響信號裝置實驗
12.具有燈光監視的斷路器控制回路實驗
13.具有燈光和音響監視的斷路器控制回路實驗
14.閃光繼電器構成的閃光裝置實驗
15.裝設跳躍閉鎖繼電器的斷路器控制回路實驗
16.電流閉鎖電壓速斷保護實驗
17.DH-3型三相一次重合閘裝置實驗
18.BCH-2差動繼電器特性實驗
19.過流保護與三相自動重合閘裝置綜合實驗
設計性實驗
———由學生根據實驗題目自行設計線路﹑自擬步驟自行接線，完成對學生的實驗考核
20.低電壓啟動過電流保護與自動重合閘(后加速)綜合實驗與考核
21.復合電壓啟動過電流保護與自動重合閘(后加速)綜合實驗與考核
22.電流閉鎖電壓速斷保護與自動重合閘(后加速)綜合實驗與考核
23.過電壓保護與自動重合閘(后加速)綜合實驗與考核
24.三段式電流保護與自動重合閘(后加速)綜合實驗與考核
25.過電流保護與自動重合閘(前加速)綜合實驗與考核
26.低電壓啟動過電流保護與自動重合閘(前加速)綜合實驗與考核
27.復合電壓啟動過電流保護與自動重合閘(前加速)綜合實驗與考核
28.電流閉鎖電壓速斷保護與自動重合閘(前加速)綜合實驗與考核
29.過電壓保護與自動重合閘(前加速)綜合實驗與考核
30.三段式電流保護與自動重合閘(前加速)綜合實驗與考核
六、裝置的安全保護體系
1. 三相五線制電源輸入，總電源由三相鑰匙開關控制，設有熔斷器。
2. 控制屏電源由接觸器通過起、停按鈕進行控制。
3. 屏上裝有兩套電壓型漏電保護裝置和一套電流型漏電保護裝置，控制屏內、外或強電輸出若有漏電現象，即告警并切斷總電源，確保實驗安全。
4. 單、三相調壓器輸出處設有過流保護裝置，相間、線間過電流或直接短路均能自動保護。
5. 設有定時器兼報警記錄儀（服務管理器），對違章使用的次數進行記錄，為學生實驗技能的考核提供一個統一標準。
6. 各種電源及各種儀表均有完善的保護功能。
七、配置清單

序號	型號	規格名稱	單位	數量
1		電源控制屏	臺	1
2		實驗桌	臺	1
3	DL01	斷路器觸點及控制回路模擬箱	個	1
4	DL02	信號指示及萬能轉換開關掛箱	個	1
5	DL03	數字電秒表掛箱	個	1
6	DL04	空氣開關掛箱	個	1
7	DL05	光字牌掛箱（一）	個	1
8	DL06	光字牌掛箱（二）	個	1
9	DL07	繼電器掛箱（一）	個	1
10	DL08	繼電器掛箱（二）	個	1
11	DL09	繼電器掛箱（三）	個	1
12	DL10	繼電器掛箱（四）	個	1
13	DL11	繼電器掛箱（五）	個	1
14	DL12	繼電器掛箱（六）	個	1
15	DL13	繼電器掛箱（七）	個	1
16	DL14	繼電器掛箱（八）	個	1
17	DL15	重合閘繼電器及控制部件掛箱	個	1
18	DL16	差動繼電器掛箱	個	1
19	DL17	直流數字電壓、電流表掛箱（三只表）	個	1
20	DL18	交流電流表掛箱（三只表）	個	1
21	DL19	交流電壓表掛箱	個	1
22	DL20	可調電阻掛箱（一）	個	1
23	DL21	可調電阻掛箱（二）	個	1
24	DL22	可調電阻掛箱（三）	個	1
25	DL23	可調電阻掛箱（四）	個	1
26		安全迭插型實驗導線，1m導線：（紅10條、綠10條、黃10條、黑10條），30mm導線：（紅10條、黃10條，黑10條）	套	1
