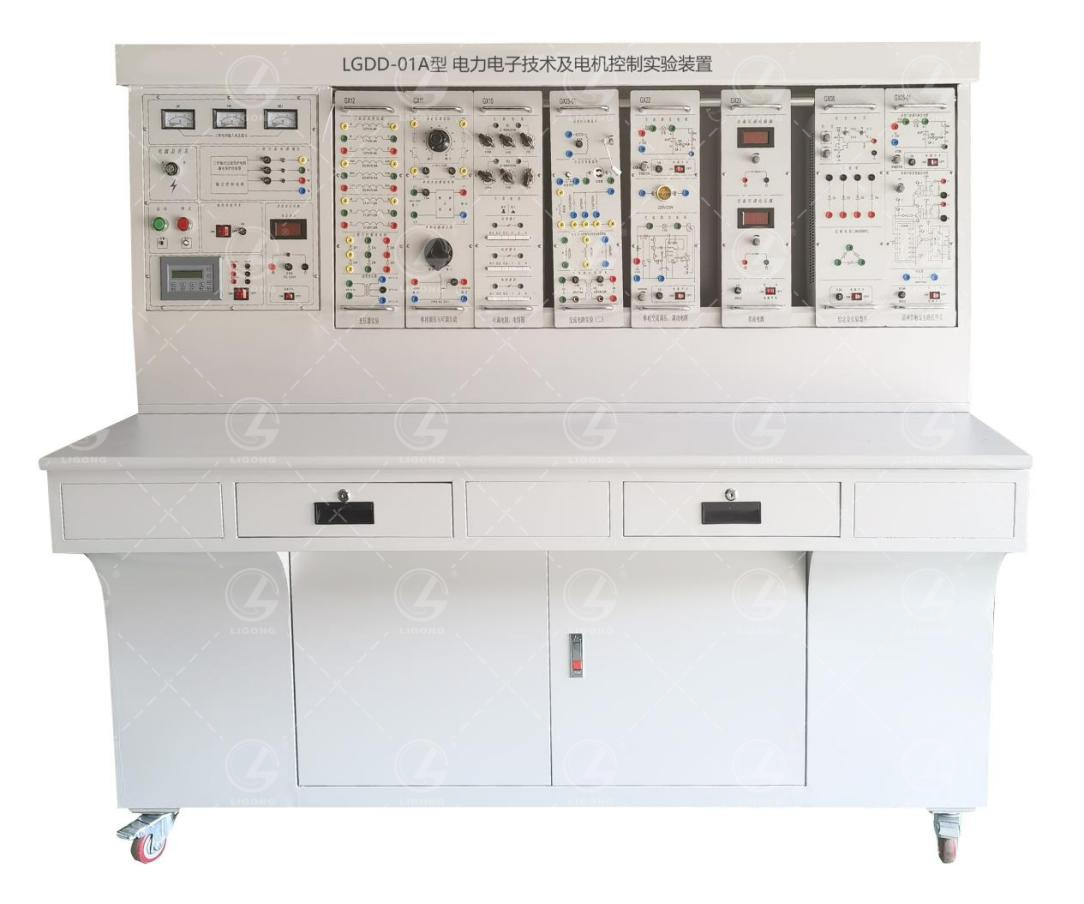

一、特點

1、綜合性強：本裝置綜合了目前國內各類學校電力電子、半導體變流、交直流調速、交流變頻、電機控制、控制理論等實驗項目。

2、適應性強：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、整套性強：從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。

4、直觀性強：各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

5、科學性強：裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。

6、開放性強：控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創造了條件。

7、先進性強：本裝置著重從新器件高度來考慮，在保留了晶閘管實驗的基礎上，加入了新器件的特性、新器件的驅動以及典型的新器件應用的大量現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。

二、適用范圍

電力電子技術及電機控制實驗裝置涵蓋了各高等院校等所開設的“電力電子技術(或稱半導體變流技術)”、“直流調速”、“交流調速”、“電機控制”、“電力拖動自動控制系統”及“控制理論”等專業課程所要求的實驗項目。

三、技術性能

1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)

2、工作環境: 溫度-10℃－+40℃　相對濕度＜85％（25℃）海撥＜4000m

3、裝置容量：＜1.5KVA

4、外形尺寸：1700X700X1720（mm）

四、裝置的基本裝備

1、電源控制屏

2、實驗桌

3、固定電機導軌、測速系統及智能數顯轉速表

4、三相可調電阻（每組900Ω×2/0.41A）

5、晶閘管主電路

6、三相晶閘管觸發電路

7、單相晶閘管觸發電路實驗

8、電機調速控制實驗（Ⅰ）

9、電機調速控制電路（II）

10、直流斬波實驗

11、給定及實驗器件

12、可調電阻器，電容器

13、單相調壓與可調負載

14、變壓器實驗

15、功率器件驅動電路實驗箱（一）

16、單相交直交變頻原理

17、雙閉環H橋DC/DC變換直流脈寬調速系統

18、直流發電機（DC220V，240W）

19、直流并勵電動機 （DC220V，185W）

20、三相線繞式異步電動機 （220V，Y接法）

21、線繞式異步電機轉子專用箱

22、三相異步電機變頻調速系統

23、單相交流調壓/調功電路

24、電路基礎實驗箱

25、交流電路實驗箱

26、元件箱

27、單相智能功率、功率因數表

28、UPS不間斷電源

29、實驗連接線

五、配置清單

六、實驗項目

（一）電力電子技術（晶閘管部分）

1.單結晶體管觸發電路；

2.正弦波同步移相觸發電路實驗；

3.鋸齒波同步移相觸發電路實驗；

4.西門子TCA785集成觸發電路實驗；

5.單相半波可控整流電路實驗；

6.單相橋式半控整流電路實驗；

7.單相橋式全控整流電路實驗；

8.單相橋式有源逆變電路實驗；

9.三相半波可控整流電路的研究；

10.晶閘管三相半波有源逆變電路的研究；

11.三相橋式半控整流電路實驗；

12.三相橋式全控整流及有源逆變電路實驗；

13.單相交流調壓電路實驗；

14.三相交流調壓電路實驗。

（二） 電力電子技術（全控型器件特性部分）

1.功率場效應晶體管(MOSFET)的主要參數測量；

2.功率場效應晶體管(MOSFET)的驅動電路研究；

3.絕緣柵雙極型晶體管(IGBT)特性及其驅動電路的研究；

4.單向晶閘管（SCR）特性實驗；

5.雙向晶閘管（SCR）特性實驗；

6.電力晶體管管（GTR）特性實驗。

（三） 電力電子技術（全控型器件典型線路部分）

1.直流斬波電路（Buck、Cuk、Boost、Sepic、Buck-Boost、Zeta等六種電路）的性能研究；

2.SPWM單相交直交變頻電路的性能研究；

3.全橋DC/DC變換。

（四） 直流調速實驗

1.晶閘管直流調速主要單元的調試；

2.不可逆單閉環直流調速系統靜特性的研究；

3.帶電流截止負反饋的轉速單閉環不可逆直流調速系統；

4.電壓、電流雙閉環晶閘管不可逆直流調速系統；

5.轉速、電流雙閉環晶閘管不可逆直流調速系統；

6.雙閉環控制的直流脈寬調速系統（H橋、IGBT）。

（五） 交流調速實驗

1.雙閉環三相異步電機調壓調速系統實驗；

2.雙閉環三相異步電機串級調速系統實驗；

3.三相異步電機變頻調速系統實驗。
