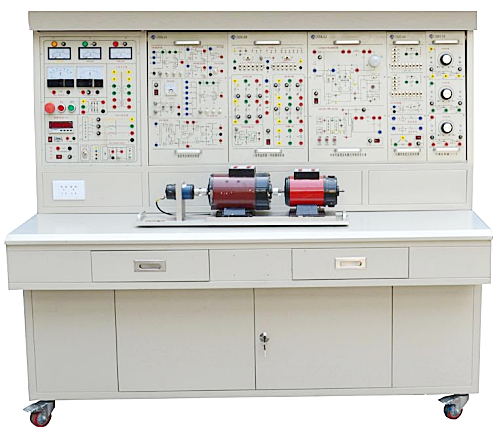

LG-MDK01型大功率電力電子技術及電機控制實驗裝置
一、概述
“LG-MDK01型 大功率電力電子技術及電機控制實驗裝置”是根據高等院校統編教材《電力電子技術》（第四版）（西安交通大學王兆安編著）、《電力拖動自動控制系統》（第三版）（上海大學陳伯時編著）及《交直流調速系統》等課程實驗大綱要求，針對部分高校對大功率變流技術及中小型交直流電機調速實驗設備的需求而研制。適用于高等院校原有的電力電子，電機控制技術實驗實驗設備的更新改造，為中等專業學校，職業技術學院等實驗室新建或擴展，迅速開設實驗課提供了理想的實驗設備。同時也為教師及研究生開發新實驗或進行科學研究工作提供了良好的實驗條件。
二、特點
1、綜合性強 本裝置綜合了目前國內各類學校電力電子、半導體變流、交直流調速、交流變頻、電機控制、控制理論等實驗項目。
2、適應性強 能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強 從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。
4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。
6、開放性強 控制屏供電采用三相隔離變壓器隔離，并設有漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創造了條件。
7、先進性強 本裝置著重從新器件高度來考慮，在保留了晶閘管實驗的基礎上，加入了新器件的特性、新器件的驅動以及典型的新器件應用的大量現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。
三、技術性能
1、輸入電源: 三相四線（或三相五線 380V±10％ 50HZ）
2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
3、裝置容量：≥ 2.2KVA
4、外形尺寸：180×90×160 cm
四、 裝置可開出的實驗項目
（一） 電力電子變流技術(晶閘管實驗)
1.單相半控整流電路
2.單相橋式整流電路
3.單相橋式半控整流電路
4.三相半波整流電路
5.三相橋式整流電路
6.三相橋式半控整流電路
7.單結晶體管觸發電路
8.鋸齒波移相觸發電路
9.正弦波移相觸發電路
10. 三相橋式有源逆變電路
11. 單相交流調壓電路
12. 三相交流調壓電路
（二） 電力電子技術（全控型器件典型線路）實驗部分
1 直流斬波電路（升壓斬波，降壓斬波）的性能研究
2 半橋型電流控制脈寬調制開關穩壓電路的研究
3 單相SPWM逆變電路交直交變頻的性能研究
4 晶閘管數字觸發單相交流調壓電路的實驗
5 晶閘管數字觸發三相交流調壓電路的實驗
（三）電力電子技術（全控性器件研究）實驗部分
1功率場效應管（MOSFET）的性能研究
2 功率場效應管（MOSFET）的驅動電路研究
3 絕緣柵雙極型晶體管（IGBT）的特性研究
4 電力晶體管（GTR）的性能研究
5 IPM的驅動電路和功率電路的測試
（四）直流調速部分實驗
1 晶閘管直流調速系統參數和環節特性的研究
2 晶閘管直流調速系統主要單元的調試
3 不可逆單閉環直流調速系統靜特性的研究
4 雙閉環晶閘管不可逆直流調速系統
5邏輯無環流雙閉環可逆調速系統
6 雙閉環控制可逆直流脈寬調速系統
（五）交流調速部分實驗
1 雙閉環三相異步電機調壓調速系統
2 雙閉環三相異步電機串級調速系統
3 微機控制的脈寬調制SPWM變頻調速系統
4 空間矢量控制的變頻調速系統
5 采用DSP多種控制方式的交流調速系統實驗
6采用DSP控制的交流調速各點真實波形和虛擬波形的觀測和比較
