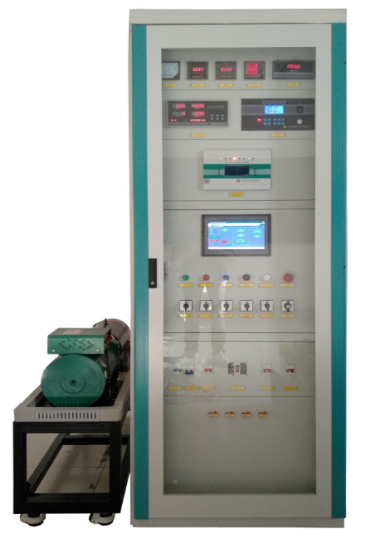

一、設備外觀

二、設備概述

該設備適用于《電力系統自動裝置原理》《電力系統分析》《電力系統故障分析》《電力系統自動化》《變電站綜合自動化技術》《電力系統調度自動化》《電力系統遠動技術》《電力工程》《電力系統微機保護》等課程實驗，生產實習及課題研究。

“發電系統綜合自動化實驗平臺”根據電能生產保護的過程，提供包含微機保護裝置、PLC、觸摸屏、直流調速器、勵磁控制器、準同期裝置、儀表監控等工程實訓內容。，該平臺適用于各類勞動培訓、技能鑒定及高職院校相關專業工程實訓。

三、技術參數

1、輸入電源：三相五線制AC 380V±10%  50HZ

2、輸入功率：3 kw

3、工作環境：1） 溫度：-10℃～+40℃   2） 相對濕度：≤90%（+20℃）  3） 海拔高度：≤2000m 4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量:500kg

5、外形尺寸：寬×深×高=850mm×800mm×2200mm+1200mm×800mm×1200mm

6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
