一、實訓電源屏

1.結構尺寸：L1770mm*W250mm*H289MM,采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑。

2.交流電源：設有兩組交流電源輸出；AC380V、AC220V,采用安全端子輸出，要配有控制開關、熔斷器以確保使用安全。

3.交流可調電源：設有兩組數顯交流可調電源：AC_3V、AC 6V、AC 9V AC_12V、AC_15V、AC_18V、AC_24V輸出；要配有控制開關、熔斷器以確保使用安全。

4.直流電源：設有兩組直流電源：+5V;要配有控制開關、熔斷器以確保使用安全。

5.設有總電源啟動與停止按鈕和電源指示燈，儀器儀表要單獨開關控制。

6.設有6組16A國標萬能電源插座及照明開關。

7.設有嵌入式處理終端電源開關及USB接口、串口、網絡接口引致操作面板

8、可編程直流電源：

1)電源電壓：AC 100V/120V/220V/230V

2)頻率：50/60Hz;

3)CH1、CH2通道輸出電壓：0～32V可調；

4)CH1、CH2通道輸出電流：0～3.2A可調；

5)輸出功率：219W;

6)負載效應：電壓：≤0.01%+3mV,電流：≤0.1%+5mA;

7)電源效應：電壓：≤0.01%+3mV電流：≤0.1%+3mA;

8)設置分辨率：電壓：10mV,電流：1mA;

9)設置精確度(25℃±5℃):電壓：≤0.5%+20mV,電流：≤0.5%+5mA;

10)輸出溫度系數：電壓：≤150ppm,電流：≤150ppm;

11)回讀分辨率：電壓：10mV,電流：1mA;

12)電壓上升/延時：≤100ms(10%Rated load);

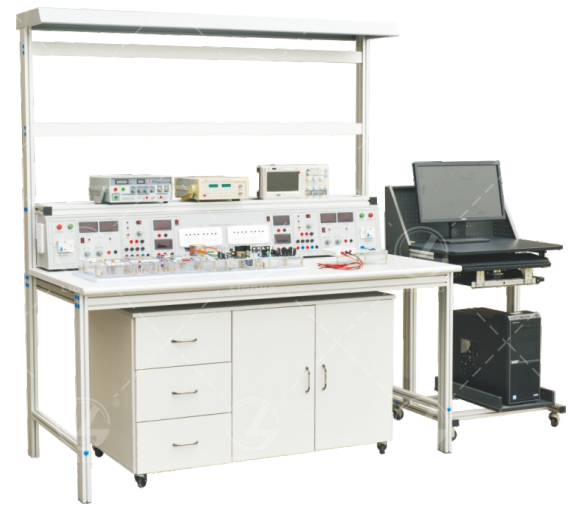

二、雙工位工作臺

1.結構尺寸：L1800mm×W800mm×H1900mm(±100mm)

2.工作臺主體：主體采用6030鋁合金型材材料做骨架骨架鋁型材表面陽極氧化處理，材料經過機械加工拼裝成型。臺架采用金屬方孔網板裝飾，表面噴彩色環氧塑粉，底部設有嵌入式處理終端儲放箱，左右分別安裝于工作臺底部；

3.桌面：采用25mm厚高密度纖維板，外貼防火板，PVC截面封邊，桌面具有耐磨、耐熱、耐污、耐火、耐菌、防霉、抗靜電及易清潔等特點，工作臺設有防靜電配套裝置。

4.LED燈棚：鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，配置創意現代條形LED吸頂燈。

5.凳子：座直徑：32CM*寬度：40CM*座高：45CM

三、工具柜

1.結構尺寸：L450mm*W635mm*H665mm,采用優質Q235冷軋鋼板焊接而成，表而靜電噴塑，工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動。

2.組成與配置：工具柜設計有四層抽屜，其中第一、二、三層抽屜內部使用分隔條分隔成各種大小不同空間，實訓電路板、元器件、工具、耗材均可放在隔間內，第四層為大容量柜，可放置套裝配件、工具包、開發板，仿真器、測量儀表等。拉開抽屜，各種電子元件分類整齊、 一且了然。

四、儀器儀表配置（選配、用戶自配）：

含單臂電橋、雙臂電橋、信號發生器（可產生三角波、矩形波、正弦波）、示波器100兆。

五、教學課件資源

為方便教學，提供課件資源必須不得少于15個課時的教學課件，內容生產豐富，采用動畫演示，帶實物圖片、電路圖等。投標時現場演示內容。

六、電工電子電路仿真教學軟件

七、中級工、高級工實訓模塊包

1.中級工電子訓練板主要功能描述

2.(1)基于LM317芯片的穩壓集成電路(6套)

3.(2)基于7812芯片的穩壓集成電路(6套)

4.(3)基于LM317芯片的三端可調式穩壓集成電路(6套)

(4)基于7912芯片的穩壓集成電路(6套)

(5)基于單向可控硅的單相調光電路(6套)

(6)基于雙向晶閘管的單相調光電路(6套)

(7)RC阻容放大電路(6套)

(8)兩級阻容耦合放大電路(6套)

(9)基于單結晶體管的單相晶閘管調壓電路(6套)

(10)基于單結品體管同步觸發電路(6套)

(11)基于單相雙向晶閘管的調光電路(6套)

2.高級工電子訓練板主要功能描述

(1)鋸齒波發生器電路(6套)

(2)基于單結晶體管的晶閘管調光燈電路(6套)

(3)帶顯示模擬警車鈴聲的門鈴電路(6套)

(4)基于組合邏輯電路的三人表決器電路(6套)

(5)基于組合邏輯電路的四位移位寄存器電路(6套)

(6)基于時序邏輯電路的優先裁決器(6套)

(7)用74LS175芯片構成的四人搶答器電路(6套)

(8)用555定時器構成的洗相曝光定時器電路(6套)

(9)用555定時器組成的液位監控電路(6套)
