一、系統組成

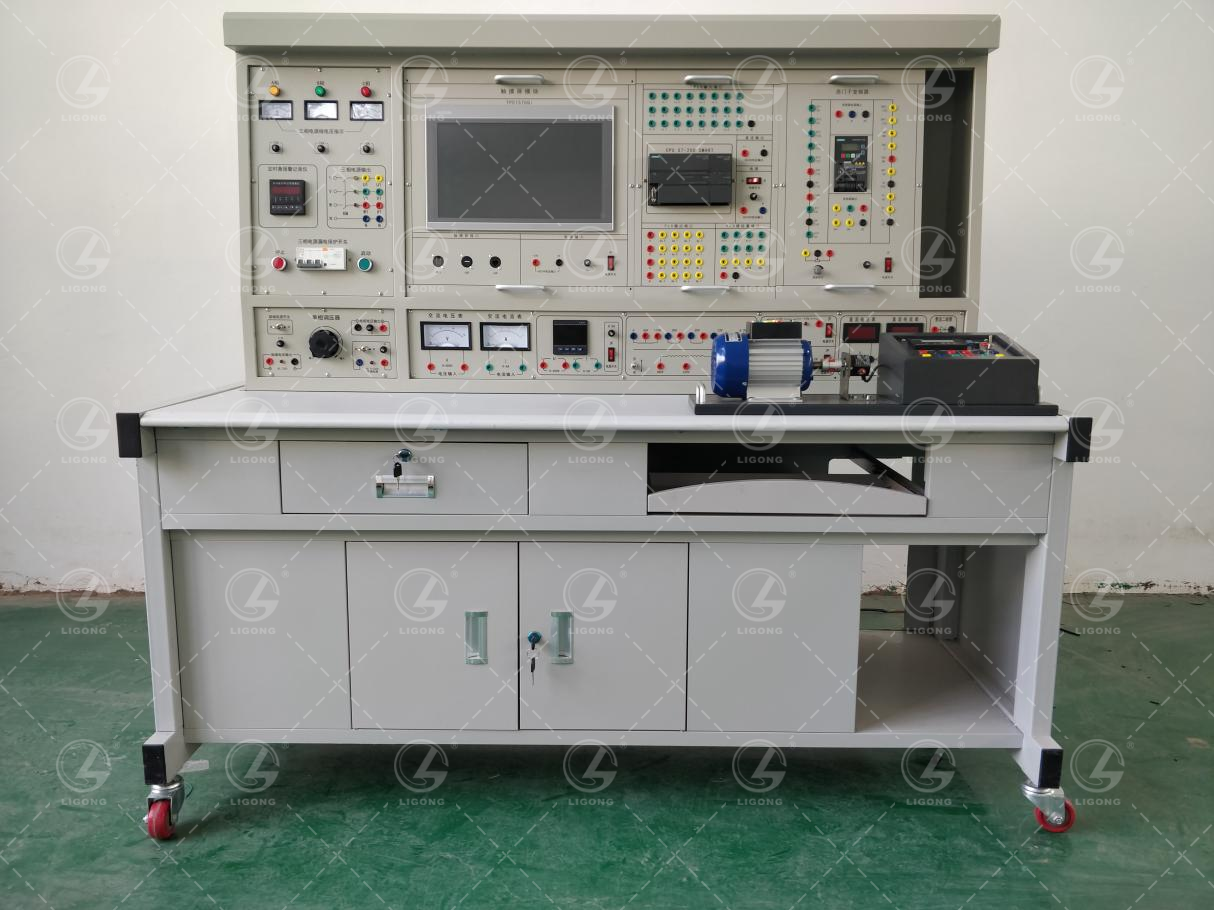

低壓電器安裝調試實訓裝置主要由實訓臺架、電源模塊（含測量保護功能）、安全用電實驗?zāi)K、繼電器及接觸器模塊、可編程控制器模塊、變頻器模塊、觸摸屏模塊、電機模塊以及PLC等工具耗材組成。

二、技術性能

1、輸入電壓：三相四線制380V±10% 50Hz

2、工作環境：環境溫度范圍為-5～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

3、裝置容量：＜1.5KVA

4、外形尺寸：170×70×150cm³

三、裝置特點

1、滿足在低壓電器設備認知、系統組合設計、設備安裝接線、參數設置與調試、組合電路控制、編程與組態監控、運行與維護等方面的技能實訓需求；

2、能夠選擇不同的元件、器件和部件，可進行不同課程模塊、不同項目的實訓；

3、裝置要求為模塊化設計，采用吊掛式設計方便移動和更換；

4、具備低壓電器的裝調、電機控制線路搭建與調試等訓練功能實訓單元，以學員的真實設備認知、動手實訓實操等硬件工藝訓練為主。

5、滿足“試驗電工”“機電設備檢修工”職業技能鑒定要求的電氣控制線路科目考核需求。

四、裝置的配備

(一) 電源、儀器控制屏

    控制屏為鐵質雙層亞光密紋噴塑結構，鐵質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。

（二）實驗桌

    實驗桌為1.5mm鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），下部設有鐵質全封閉式儲藏柜。

（三）實驗組件

1、電工、PLC、變頻器、觸摸屏實驗組件

2.PLC實訓演示模塊（4個掛箱模塊）

3. 實驗電機

五、配套軟件系統

（一）三菱PLC編程軟件一套。

（二）電氣控制技能實訓仿真軟件

（三）PLC控制編程仿真軟件

（四）教學課件資源

六、實驗項目

（一）電氣控制及電機拖動實訓

1.三相異步電動機直接啟動控制

2.三相異步電動機接觸器點動控制線路

3.三相異步電動機接觸器自鎖控制線路

4.三相異步電動機定子串電阻減壓啟動手動控制線路

5.三相異步電動機定子串電阻減壓啟動自動控制線路

6.Y-△啟動自動控制線路

7.用倒順開關的三相異步電動機正反轉控制

8.接觸器聯鎖的正反轉控制線路

9.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

10.雙重聯鎖的三相異步電動機正反轉控制線路

11.單向減壓啟動及反接制動控制線路

12.能耗制動的控制線路

13.三相異步電動機的順序控制

14.三相異步電動機的多地控制

15.工作臺自動往返控制線路

16.三相異步電動機手動控制線路

17.三相異步電動機自動起動控制線路

18.C620型車床的接線、故障與維修

19.Z3040搖臂鉆床電氣控制線路

20.電動葫蘆控制線路

21.接觸器控制雙速電動機的控制線路

22.時間繼電器控制雙速電機的控制線路

23.按定子電流原則加入勵磁的起動控制線路

24.電動機的能耗制動控制線路

25.直流電機啟動調速

26.并勵直流電動機電樞回路串電阻起動與調速

27.帶有能耗制動的反轉控制線路

28.勵磁反接制動的控制線路

等等。
