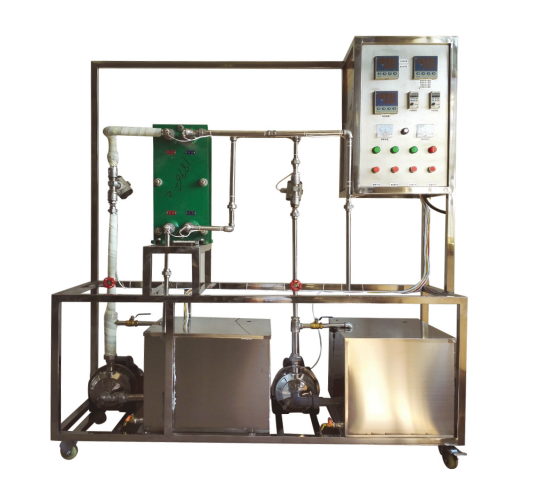

一、裝置特點
1. 液-液列板式換熱實驗裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2.設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3.液-液列板式換熱實驗裝置采用換熱效率相對較高的板式換熱器，采用間壁式換熱方式進行換熱。
4.雙水泵主副回路設計，新鮮水補充與廢熱水循環設計，逆流并流換熱流程切換，更貼近工業應用的實際。
3．采用多組加熱管預熱系統，加熱速度快而均勻，預熱器電壓調節，鉑熱電阻+可控硅+
4．加熱管作為熱流體溫度的主控手段。
5．整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處
6．理，體現整個裝置的工藝完美性。
7.裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能
1.了解板式換熱器結構。
2.掌握板式換熱器換熱實驗的流程及效果。
3.掌握熱電阻測溫的原理和方法。
三、公用設施
1.水：裝置自帶304不銹鋼加熱水箱，連接自來水，需要上下水。
2.電：電壓AC380V，功率6.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3.氣：空氣來自風機（自帶氣源）。
4.實驗物料：水，外配設備：無。
四、主要設備
1.熱水泵： 功率370W,*大流量3m³/h。
2.冷水泵： 功率370W,*大流量3m³/h。
3.冷、熱水流量：玻璃轉子流量計100-1000L/h。
4.換熱器：1m²立式板式換熱器。
5.加熱器：304不銹鋼加熱水箱，加熱功率5.0KW，可拆卸式加熱棒。
6.熱流體進出管：304不銹鋼材質，DN15，帶保溫層。
7.宇電AI702M多路數字溫度顯示儀。
8.冷水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，配有液位顯示裝置；并配有冷水箱入口浮球閥，以保證水箱水位恒定。
9.宇電AI518溫度控制儀（帶手動功能）。
10.K型熱電偶溫度傳感器5支。
11.控制面板：帶漏電保護空氣開關，儀表及水泵電源。
12.電器：接觸器、開關、漏電保護空氣開關。
13.304不銹鋼水箱、不銹鋼管路、管件及閥門。
14.304不銹鋼儀表柜：測控、電器設備在實驗架上。
15.304不銹鋼材質框架1600*500*1600mm(長×寬×高)，帶腳輪及禁錮腳。
五、測控組成

六、LGH-HR01A數字型增加的功能
1.實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。
2.模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
3.溫度模塊：分辨率0.1℃，精度0.5級，功能：溫度信號采集換算。
4.宇電AI702M（帶485接口）多路數字溫度顯示儀。
5.宇電AI702M（帶485接口）多路數字流量顯示儀。
6.宇電AI518（帶485接口）溫度控制顯示儀（帶手動功能）。
