一、裝置特點
1.整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2.設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

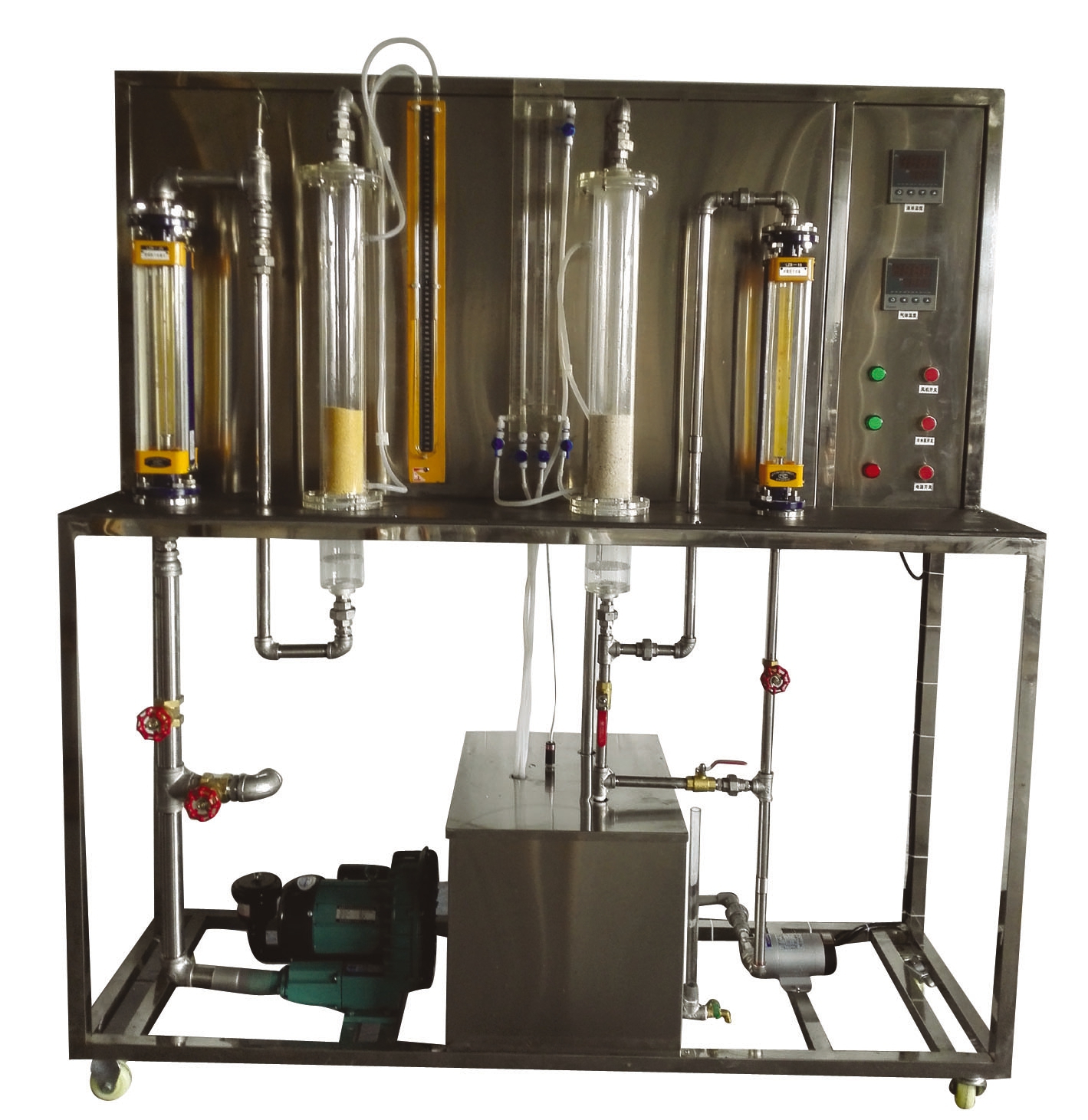

3.固體流態化演示實驗裝置床體部分采用全透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。
4.固體流態化演示實驗裝置聚式和散式流態化現象直觀、穩定，具有良好的實驗效果。
5.所有管件和框架均采用304不銹鋼材質，不銹鋼設備均進行精細拋光處理，體現整個裝置的工藝完美性。
6.固體流態化演示實驗裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能
1.觀察聚式和散式流化實驗現象。
2.掌握流體通過顆粒床層流動特性的測量方法。
3.測定床層的堆積密度和空隙率。
4.測定流化曲線和臨界流化速度。
三、設計參數
1.常壓、常溫操作。
2.流化床內流速 0.2m/s、流化床內壓降 0.06—0.6KPa。
3.液體流量：40-400L/h。
4.氣體流量：2.5-25 m3/h。
四、公用設施
1.水：裝置自帶不銹鋼水箱，連接自來水。實驗時經水泵進入流化床后循環使用。
2.電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3.氣：空氣來自風機（自帶氣源）。
4.實驗物料：變色硅膠和石英砂，外配設備：無
五、主要設備
1.鼓風機：旋渦氣泵,功率 370W，*大流量50m3/h。
2.水泵為微型增壓泵，額定流量10L/min，功率90W，揚程8m。
3.流化床管內徑：φ70mm；高：700mm,優質全透明有機玻璃材質；固定床高度可達150mm,流化范圍可達550mm。
4.流體發布器及顆粒支撐板，200目不銹鋼。
5.蓄水箱：304不銹鋼材質，容積60L。
6.流量測量：采用轉子流量計測量,液體流量：40-400 L/h,氣體流量：2.5-25 m3/h。
7.壓差測量：床層壓差測量采用倒U型壓差計或U型壓差計。
8.溫度測量：采用Pt100鉑電阻溫度傳感器進行檢測和顯示。
9.接觸器、開關、漏電保護空氣開關。
10.304不銹鋼管路、水箱、管件及閥門。
11.304不銹鋼儀表柜：測控、電器設備在實驗架上。
12.304不銹鋼材質框架1600*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成
