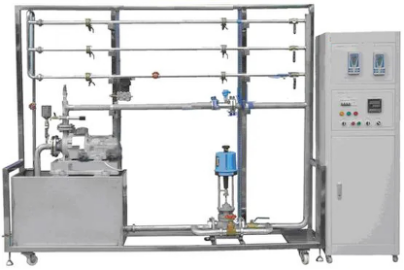

一、裝置特點
1.流體流動阻力實驗裝置數據穩定，重現性好，能給實驗者較明確的流體阻力概念。
2.整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
3.流體流動阻力實驗裝置布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
4.設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
5.整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
6.流體流動阻力實驗裝置管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用高壓用差壓傳感器和低壓用工業標準倒U型壓差計，工藝美觀，操作方便。
7.整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
8.裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能
1.學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。
2.掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關系曲線。
3.測定湍流狀態下流體流經閥門時的局部阻力系數。
4.學習壓差傳感器測量壓差，流量計測量流量的方法。
5.學習合理選擇坐標系的方法。
三、設計參數
1.流體阻力：
（1）光滑管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：10~100KPa。常溫、常壓操作。
（2）粗糙管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：20~150KPa。常溫、常壓操作。
2.閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000 L/h，壓差范圍：10~200KPa。常溫、常壓操作。
四、公用設施
1.水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
2.電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3.實驗物料：清潔自來水，外配設備：無。
五、主要設備
1.304不銹鋼光滑管：管徑內徑d—10mm，管長L—1500mm。
2.304不銹鋼粗糙管：管徑內徑d—12mm，管長L—1500mm，內裝不銹鋼螺旋絲。
3.304不銹鋼局部管：管徑內徑d—20mm，管長L—1500mm，上有不銹鋼閥門一個。
4.LZB-25水轉子流量計：流量范圍100～1000 L/h。
5.LZB-10水轉子流量計：流量范圍10～100 L/h。
6.倒U型壓差計，0--600mmH2O。
7.壓差傳感器：量程0～200KPa，4-20mA遠傳輸出，壓差檢測機構。
8.宇電AI501溫度數字顯示儀。
9.宇電AI501壓差數字顯示儀。
10.不銹鋼離心泵：功率550W，*大流量5.2m3/h。
11.水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
12.管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。
13.閥門：采用304不銹鋼閥和優質銅閥。
14.電器：接觸器、開關、漏電保護空氣開關。
15.304不銹鋼儀表柜：測控、電器設備在實驗架上。
16.304不銹鋼材質框架2200*550*1800mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成

七、LGH-ZL01A數字型增加的功能
1.實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。
2.模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
3.DN20渦輪流量計：流量范圍0.5～8.0 m3/h，4-20mA遠傳輸出，流量檢測機構 。
4.宇電AI501（帶485接口）溫度數字顯示儀。
5.宇電AI501（帶485接口）流量數字顯示儀。
6.宇電AI501（帶485接口）壓差數字顯示儀。
