一、釜式反應器實驗裝置功能
1.釜式反應器實驗裝置了解釜式反應器的工作原理。
2.學習反應釜的操作流程。
3.學習反應釜的溫度、壓力等控制方法。

二、設計參數
1.攪拌電壓：0—200V、轉速: 0--1500 r/min。
2.操作壓力：0-5MPa、操作溫度：常溫-200℃。
三、公用設施
1.水：：裝置冷凝器連接自來水。
2.電：電壓AC220V，功率2.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

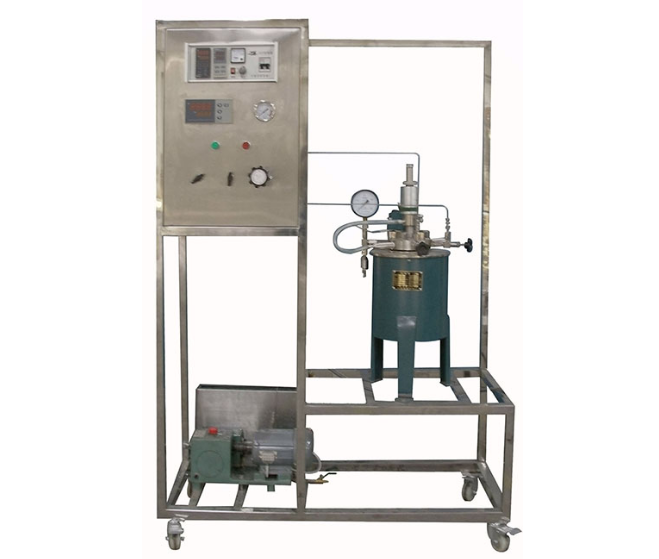

四、主要設備
1.反應釜由電加熱爐、反應裝置、攪拌和傳動系統，以及安全閥等組成。
2.304不銹鋼攪拌反應器，反應釜容積1L，使用壓力范圍：常壓-5MPa，*高使用溫度
200℃，釜蓋上進氣口配針型閥、取樣口配針型閥、防爆口配安全閥。
3.壓力控制采用304不銹鋼調壓閥。
4.釜加熱爐功率：1.5KW，攪拌轉速：0-1500r/min。
5.轉子流量計LZB-3，測量范圍：16-160ml/min，1臺。
6.反應器內溫度顯示：宇電AI701，1臺。
7.宇電AI518數字溫度控制儀，1臺。
8.攪拌速度傳感器1臺。
9.數字轉速測定儀1臺。
10.壓力表量程為6MPa，1臺。
11.計量泵功率30W；*大流量2L/h；沖程頻率120r/ min；吸程2m。
12.電器：接觸器、開關、漏電保護空氣開關。
13.304不銹鋼管路、管件及閥門。
14.304不銹鋼儀表柜：測控、電器設備在實驗架上。
15.304不銹鋼材質框架1200*500*1600mm(長×寬×高)，帶腳輪及禁錮腳。
五、測控組成
