萃取工考核培訓裝置(DCS控制)

1.裝置設計制造特點
1.1、萃取工考核培訓裝置(DCS控制)具有實訓、考核、實驗、研究功能，具有工廠情景化、操作實際化、控制
網絡化（DCS）、故障模擬真實化特點。
1.2、裝置設備采用全不銹鋼材料制作，堅固耐用。
1.3、裝置滿足化工工藝專業高級工、技師、高級技師培訓大綱的教學要求。
1.4、裝置體現工廠情景化，貼近工廠實際，突出重點；同時滿足了高級工、技師培訓和鑒定要求。
1.5、裝置能進行開車準備、開車、正常操作、停車、設備維護等方面的技能操作訓練、工藝指標控制操作技能訓練。
1.6、裝置采用DCS控制系統，并能進行工控組態，同時也能進行手動操作控制。儀表精度高、配置合理。
1.7、裝置可具有真實設定故障的功能：通過計算機隱蔽發出故障干擾信號，能使正常運行的裝置出現真實異?，F象，培訓學生發現、分析、排除工業生產過程故障的技能。
1.8、裝置總體采用不銹鋼拋光焊接管路連接，與螺紋連接相比外觀更加美觀。
2.裝置培訓功能
2.1能進行機泵、容器、塔器等設備操作訓練。
2.2能進行水-煤油-苯甲酸體系連續萃取實訓，并對學生實訓操作考核。
2.3現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺DCS與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下，裝置操作報表的制作與填寫載等。
2.4裝置為工程化布局、帶操作平臺、斜梯，反映工業萃取布局特點。
2.5能進行化學分析實訓及考核。
3.流程簡介(附工藝流程示意圖)
輕相儲槽內加入煤油-苯甲酸溶液至儲槽正常液位，重相儲槽內加入清水至儲槽正常液位，啟動重相泵將清水加入萃取塔內，建立萃取劑循環，然后再啟動輕相泵將煤油-苯甲酸溶液加入萃取塔，控制合適的塔底采出流量，控制塔底重相液位正常，塔頂相界面正常，啟動高壓氣泵往萃取塔內加入空氣，加快輕-重相傳質速度，逐漸加大塔底采出量，控制各工藝參數在正常范圍內，分相器內輕相采出至萃余相儲槽，重相采出至萃取相儲槽。

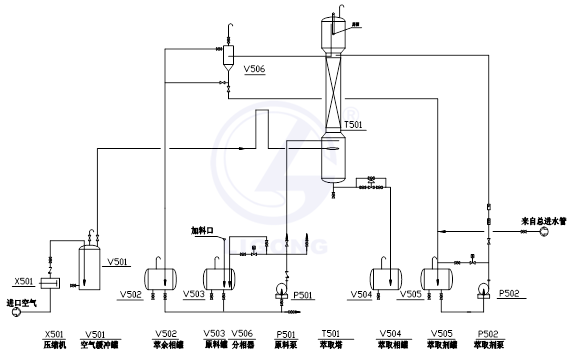

萃取實訓工藝流程示意圖
4.萃取操作實訓裝置功能要點

項目	基本理論及專業課程的實驗教學
基本理論實驗驗證功能	1、體現萃取塔的構造和操作方法，了解填料萃取塔傳質效率的強化方法。 2、測定不同的萃取液流量對萃取效率的影響。 3、掌握每米萃取高度的傳質單元數、傳質單元高度和萃取率的實驗測定方法。
操作實訓功能	操作實訓內容
開車準備	1、流程圖的識讀 2、熟悉現場裝置及主要設備、儀表、閥門的位號、功能、工作原理和使用方法 3、按照要求制定操作方案 4、公用工程的引入（水、電）并確保正常 5、原料的準備（原料的配制及濃度的測定） 6、檢查流程中各設備、管線、閥門是否處于正常開車狀態 7、裝置上電，檢查各儀表狀態是否正常；動設備試車
開車	1、按正確的開車步驟開車 2、根據指令調節重相流量、轉相流量到指定值，建立穩定的塔頂界面
正常操作	1、能改變輕相流量、重相流量到指定值并重新建立正常操作 2、按照要求巡查各界面、溫度、壓力、流量液位值并做好記錄；分析萃取、萃余相的濃度并做好記錄、能及時判斷各指標否正常；能及時排污 3、按照要求巡查動設備（泵）的運行狀況，確認并做好記錄 4、觀察正常操作時萃取塔的操作狀況，并指出可能影響其正常操作的因素 5、能按正常操作調節萃取、萃余相的濃度 6、能測定體積傳質系數、傳質單元數和傳質單元高度
停車	1、按正常的停車步驟停車 2、檢查停車后各設備、閥門、儲罐液位的狀態，確認后做好記錄
事故處理	1、、會觀察、分析因重相流量變化引起的系統操作異常并恢復至正常操作狀態 2、會觀察、分析因輕相流量變化引起的系統操作異常并恢復至正常操作狀態 3、會觀察、分析因物料乳化（煤油-苯甲酸-水物系）引起的異常現象并處理
設備維護	1、磁力泵的開、停、正常操作及日常維護 2、空氣壓縮機的開、停、正常操作及日常維護 3、填料萃取塔的構造、工作原理、正常操作及維護 4、主要閥門（萃塔頂界面調節；重相、輕相流量調節）的位置、類型、構造、工作原理、正常操作及維護 5、溫度、流量、界面的測量原理；溫度、壓力顯示儀表及流量控制儀表的正常使用
控制儀表	1、溫度、流量、壓力傳感器的測量原理；溫度、壓力顯示儀表及流量控制儀表的正常使用。 2、控制執行裝置的正常使用。 3、了解填料萃取塔控制時需要檢測及控制的參數、檢測位置、檢測傳感器及控制方法。
監控軟件	上位監控平臺軟件的熟悉、了解及使用
DCS系統應用	DCS集散控制系統操作技能培訓

5.萃取操作實訓裝置主要技術參數

設備主體：長×寬×高3700×2000×3600mm，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便操作、檢修、巡查，二層有安全斜梯通上并有護欄、防滑板，配套現場控制臺{含工業真彩液晶MultiF C3000可編程多回路控制器（有3路程序控制、4路PID控制、8路模擬量輸入、具有記錄顯示功能）、嵌入式微機位、報警器及開關位、二次儀表及顯示位}，并內含DCS接入口
工藝設備系統
項目	名稱			規格型號			數量
工藝設備系統	萃取塔			玻璃主體，上下兩段硬質玻璃各φ125×500mm；上、下擴大段不銹鋼φ200×500mm；填料為不銹鋼規整填料			1
	空氣緩沖罐			不銹鋼，φ300×680 mm，V=40L			1
	萃取相儲槽			不銹鋼，φ400×820 mm，V=90L			1
	輕相儲槽			不銹鋼，φ400×820 mm，V=90L			1
	萃余相儲槽			不銹鋼，φ400×820 mm，V=90L			1
	重相儲槽			不銹鋼，φ400×820 mm，V=90L			1
	萃余分相罐			硬質玻璃， φ125×300mm，V=4L			1
	重相泵			電磁隔膜計量泵			1
	輕相泵			電磁隔膜計量泵			1
	氣泵			微型氣泵			1
儀控檢測系統
儀控檢測系統		檢測參量	檢測機構		顯示控制儀表及型號	檢測機構數量		執行機構
		壓力	壓力表精度：2.5%		就地顯示	2		無
		溫度	鉑電阻，精度：B級		工業MultiF C3000可編程多回路控制器，精度：0.5%FS	2		無
		流量	轉子流量計精度：4%FS		就地顯示	1		無
			金屬轉子流量計精度：4%FS		工業MultiF C3000可編程多回路控制器，精度：0.5%FS	1		電動調節閥×1
		聲光報警系統	閃光報警器		AI-302M，8路	1		無
通訊監控系統		通訊監控系統
		MCGS工業組態軟件一套（附64點軟件狗及說明書），在線監控軟件一套
		DCS轉接卡、I/O卡件、Advantrol組態軟件；
智能儀表系統		智能儀表系統
		智能儀表系統標準電器控制柜：長×寬×深：1600×600×1400mm，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。
仿真軟件系統
仿真軟件系統		中控實訓操作單元仿真軟件一套，真實再現裝置操作過程，作為學生實際操作前的模擬練習使用；軟件內嵌專家評分系統，可對學生操作過程進行監控，并給予評分，便于教師考察培訓效果。

6.DCS控制站I/O點數

DCS控制站I/O點數
序號	信號類型	實際I/O點數
1	模擬量輸入AI（4～20mA）	6點
2	模擬量輸出AO（4～20mA）	3點
3	開關量輸出（DO）	0點

7.萃取操作實訓裝置實景參考照片
