吸收工考核培訓裝置
吸收工考核培訓裝置是化工常見的裝置,在氣體凈化中常使用溶劑來吸收有害氣體,保證合格的原料氣供給,在合成氨、石油化工中原料氣的凈化過程中均有廣泛應用。在合成氨脫硫、脫碳工段均采用溶劑吸收法脫除有害氣體,溶劑吸收法吸收效率高,裝置運行費用低廉。
吸收工考核培訓裝置考慮學校實際需求狀況,采用水-二氧化碳體系為吸收-解吸體系,進行實訓裝置設計。
容器、塔器等設備操作。
解吸實訓,吸收、解吸裝置操作考核。
解吸塔效率測定。
實時顯示過程數據,有工控柜,可接入Dcs系統。
帶操作平臺、斜梯,反映工業吸收-解吸布局特點。

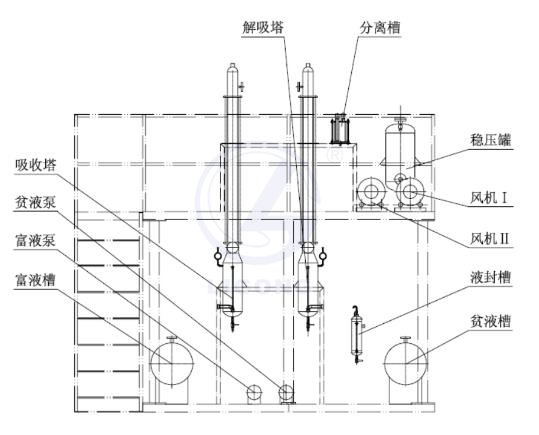

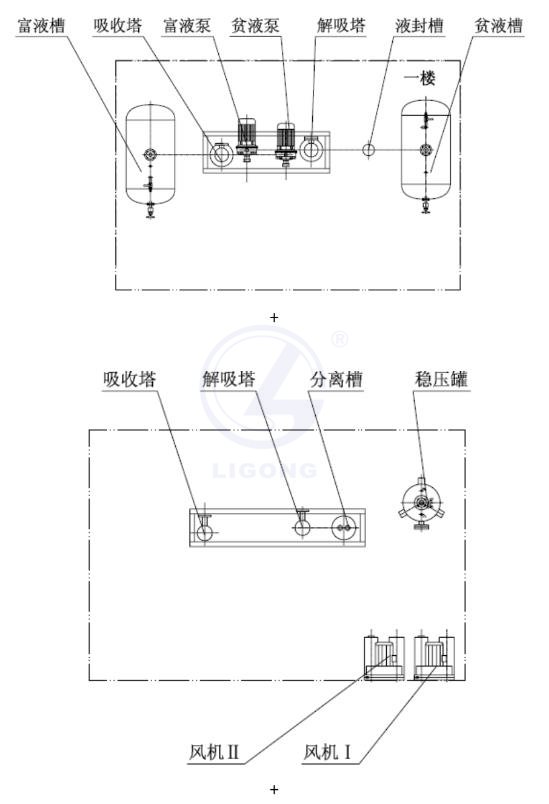

(附工藝流程示意圖)
二氧化碳鋼瓶內二氧化碳經減壓后與風機出口空氣,按一定比例混合(通常控制混合氣體中C02含量在5~20%),經穩壓罐穩定壓力及氣體成分混合均勻后,進入吸收塔下部,混合氣體在塔內和吸收液體逆向接觸,氣體中的二氧化碳被水吸收后,由塔頂排出。
吸收C02氣體后的富液由吸收塔底部排出至富液槽,富液經富液泵送至解吸塔上部,與解吸空氣在塔內逆向接觸。富液中二氧化碳被解吸出來,解吸出氣體由塔頂排出放空,解吸后的貧液由解吸塔下部排入貧液槽。貧液經貧液泵送至吸收塔上部循環使用,繼續進行二氧化碳氣體吸收操作。
吸收工考核培訓裝置考慮學校實際需求狀況,采用水-二氧化碳體系為吸收-解吸體系,進行實訓裝置設計。
容器、塔器等設備操作。
解吸實訓,吸收、解吸裝置操作考核。
解吸塔效率測定。
實時顯示過程數據,有工控柜,可接入Dcs系統。
帶操作平臺、斜梯,反映工業吸收-解吸布局特點。
(附工藝流程示意圖)
二氧化碳鋼瓶內二氧化碳經減壓后與風機出口空氣,按一定比例混合(通常控制混合氣體中C02含量在5~20%),經穩壓罐穩定壓力及氣體成分混合均勻后,進入吸收塔下部,混合氣體在塔內和吸收液體逆向接觸,氣體中的二氧化碳被水吸收后,由塔頂排出。
吸收C02氣體后的富液由吸收塔底部排出至富液槽,富液經富液泵送至解吸塔上部,與解吸空氣在塔內逆向接觸。富液中二氧化碳被解吸出來,解吸出氣體由塔頂排出放空,解吸后的貧液由解吸塔下部排入貧液槽。貧液經貧液泵送至吸收塔上部循環使用,繼續進行二氧化碳氣體吸收操作。
| 序號 | 名稱 | 規格 | 容積(估算） | 材質 | 結構形式 | |||||
| 1 | 貧液槽 | Ф426 ×600 mm | 85L | 304不銹鋼 | 臥式 | |||||
| 2 | 富液槽 | Ф426 ×600 mm | 85L | 304不銹鋼 | 臥式 | |||||
| 3 | 穩壓罐 | Ф300 ×500 mm | 35L | 304 不銹鋼 | 立式 | |||||
| 4 | 液封槽 | Ф102 ×400 mm | 3L | 304不銹鋼 | 立式 | |||||
| 5 | 分離槽 | Ф120×200 mm | 2L | 玻璃 | 立式 | |||||
| 序號 | 名稱 | 規格 | 備注 | |||||||
| 1 | 吸收塔 | 主體塔節有機玻璃Ф100 × 1500 mm;上出口段,不銹鋼, Ф108X 150mm;下部入口段,不銹鋼Ф200x500 mm; | 不銹鋼規整絲網填料,高度1500mm | |||||||
| 2 | 解吸塔 | 主體塔節有機玻璃Ф100× 1500 mm;上出口段,不銹鋼, Ф108X 150mm;下部入口段,不銹鋼Ф200X500 mm; | 不銹鋼絲網填料,高度1500mm | |||||||
| 序號 | 名稱 | 規格 | 備注 | |||||||
| 1 | 風機I |
漩渦氣泵 功率:0. 12kW 最大流量:21m3/h 工作電壓:380VAC |
HG-120-C220V (單相) |
|||||||
| 2 | 風機II |
漩渦氣泵 功率:0.75kW 最大流量:110m3/h 工作電壓:380VAC |
HG-750-C380V (三相) | |||||||
| 3 | 吸收水泵P401 |
不銹鋼離心泵 揚程:14.6m 流量:3.6m3/h 供電:三相380VAC, 0. 37kW 泵殼材質:不銹鋼 進口:G1又1/4,出口GI |
MS60/0. 37380V (三相) | |||||||
| 4 | 吸收水泵P402 |
不銹鋼離心泵 揚程:14.6m 流量:3.6m3/h 供電:三相380VAC, 0. 37kW 泵殼材質:不銹鋼 進口:G1又1/4,出口GI |
MS60/0. 37380V (三相) | |||||||
