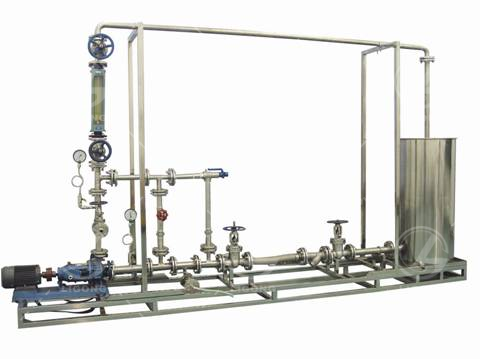

一、裝置功能

（1）實訓裝置能夠使學生掌握管道、管件、閥門、水箱、水泵及測量儀表等組成化工生產工藝流程。

（2）根據工藝要求制定設備連接方案、并完成管路組裝、水壓實驗、管路拆卸等工作。

（3）化工設備如管件、閥門、水箱、水泵出現故障應及時檢查出并排除。

（4）能夠完成設備維修等10項技能訓練。

（5） 實訓裝置使學員掌握化工管路拆裝方面的理論知識（化工管路基本概念、流體輸送設備及管路拆裝安全操作規程等）。

二、外形尺寸

對象部分：3000×800×2000(長×寬×高mm)。

測控部分：開關盒集成于對象部分之上。

外配設備：無。

三、公用工程

水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。

電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：無。

四、主要參數

1 離心泵 WB50/025 1臺

2 離心泵 IH 50-32-125 1臺

3 水箱 Φ450×600 SU304不銹鋼 1臺

5 壓力表 0-0.6MPa， 2 個

6 壓力表 0--0.1MPa 2 個

7 閘板閥 不銹鋼 304、DN50 1 個

8 截止閥 不銹鋼 304、DN50 1 個

9 球閥 不銹鋼 304、DN50 1 個

10 止回閥 不銹鋼 304、DN50 1 個

11 蝶閥 不銹鋼 304、DN50 1 個

12 安全閥 不銹鋼 304、DN50 1 個

13 閥門管件 不銹鋼 304 1 批

14 支架 不銹鋼 1 個

15 手動試壓泵 SB-1.6 1 臺

16 活動扳手 12″ 1 個

17 活動扳手 10″ 1 個

18 呆扳手 19～22 1 個

19 呆扳手 22～24 1 個

20 生料帶 聚四氟乙烯 4 個

21 鋼卷尺 3m 鋼尺 1 個

22 安全帽 藍色 ABS 3 個

23 手套 帆布 3 副

24 木榔頭 1 把

25 銅錘 1 把

26 三爪拉馬100 1個

27 接觸器電器 3開點 1閉點 220V線圈電流 10A。 2

28 空氣開關 3P+N 帶漏保 32A。  1
