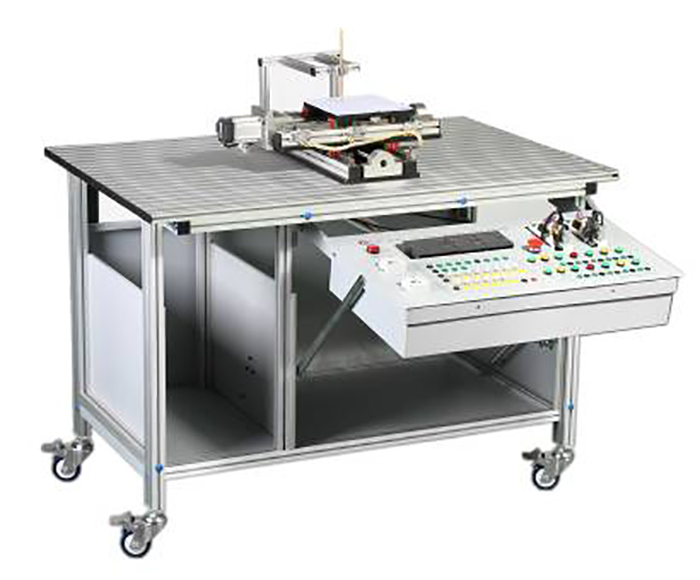

一、設備外觀圖

二、設備概述

本設備適合于數控、機電一體化及電氣自動化等專業的相關實訓課程。可滿足各高等院校所開設的《電機拖動與控制》、《PLC原理與應用》、《伺服系統的原理與設計》等多個專業課程的主要實訓項目，適合學生進行PLC實訓、畢業設計和課程設計。

本設備主要由底板、伺服電機及伺服放大器、高精度絲桿傳動機構、托板、限位傳感器組件、鋁合金導軌式支架及PLC控制系統等組成。它是一種將PLC、交流伺服電機調速、傳感器應用、位置控制、復雜的開關量控制、時序邏輯控制有機結合成一體的教學裝置。

三、技術參數

1、交流電源：單相 AC 220 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸：長×寬×高=1200mm×800mm×1400mm；

4、整機功耗：≤1.5 kVA；

5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
