一、設備概述

該裝置是根據中國職業教育的發展特點，并結合項目教學法而設計研發，綜合機械技術、現代自動化控制、傳感器應用技術等技術，為研發方向的學生、研究生及老師提供一個開放性、技術實操性強的實訓平臺。非常適合中國職業教學。它的設計理念為服務于教學、服務于實訓，成為院校日常教學、實訓活動中的得力助手，它是培養現代工業制造技術應用人才的重要實訓裝備。

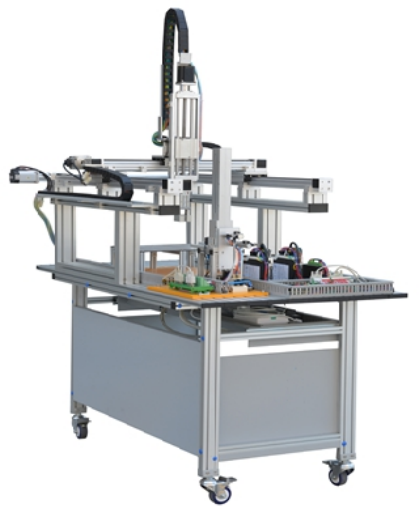

本設備運動部分使用鋼鐵材料和鋁合金材料加工而成，整體基座帶有標準安裝孔，可以安裝在鋁型材面板的桌子上，也可以安裝在鋼結構標準支架上。控制器部分采用控制柜機構，把電氣部分集中安裝在控制柜內部，控制器采用1214C晶體管系列PLC，內部自帶4軸高速脈沖輸出，并且帶有直線插補和圓弧插補的功能。人機界面采用昆侖通態TPC7062K，進行設備運行狀態的監控。組裝多種四連桿、曲柄滑塊、齒輪傳動、皮帶傳動、鏈條傳動等典型機械結構。并允許學生自行設計和組裝各種機械人模塊。強化動手組合微型機械、電子、傳感器，運用軟硬件、控制、人工智能等眾多的技能訓練。

二、設備技術指標

1、工作電源：220VAC±10%  50 Hz；

2、設備外形尺寸：長×寬×高=1200 mm×720 mm×1450 mm；

3、臺架材料：鋁鋼結構；

4、整機消耗視在功率：≤1 KVA；

5、安全保護措施：具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
