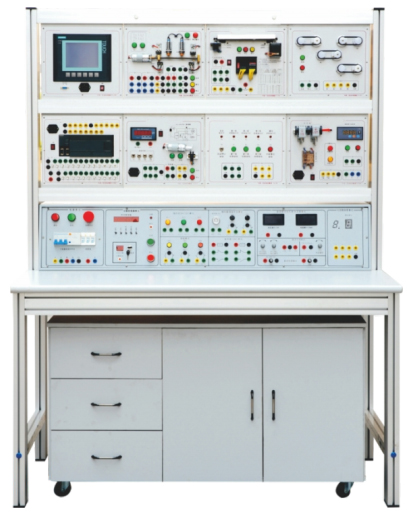

一、設備外觀圖

二、設備概述

該裝置采用鋁木結構實訓臺，實訓臺架由實訓屏（含電源控制屏）、實訓桌、實訓儲物柜三大部分組成。實訓屏包括電源指示和控制單元、時間管理器（含電源保護）單元、指示燈和按鈕單元、選擇開關和蜂鳴器及繼電器單元、儀表單元、直流電源單元，電源控制屏的左右兩側分別裝有一個兩插插座，將外部電源進線端裝在電源控制屏的左側（采用航空插連接結構）；實訓屏上部采用三根不銹鋼型材組成通用實訓模塊固定結構，一次可擺放8個實訓模塊，模塊采用標準化結構、互換性強，根據實訓內容的需要調換實訓模塊；存儲柜用于存放工具材料及模塊。

三、技術參數

1.交流電源：三相五線 AC 380 V±10% 50Hz；

2.溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3.外形尺寸：長×寬×高=1300mm×750mm×1700mm；

4.整機功耗：≤1.0 kVA；

5.安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
