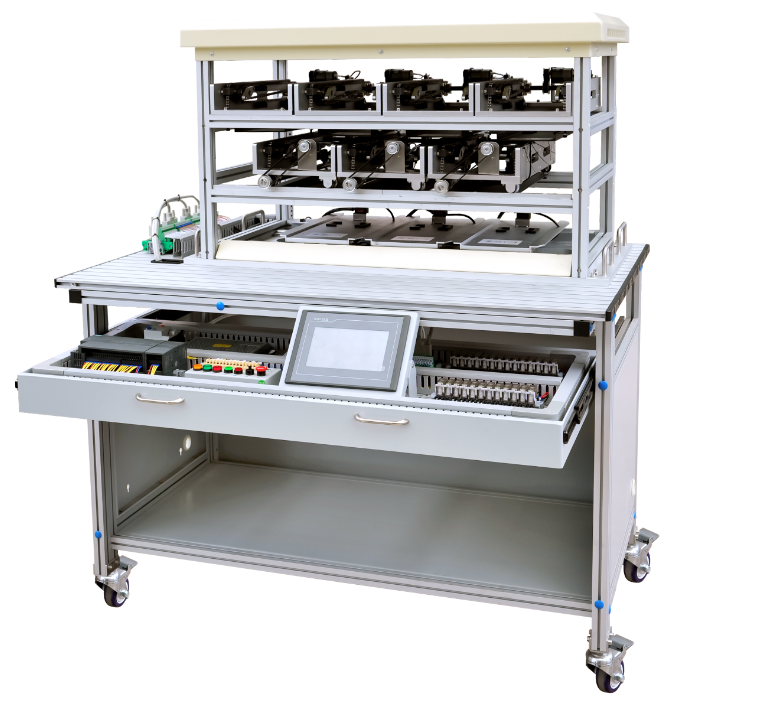

一、設備外觀圖

二、設備概述

本次設計采用了升降橫移式立體停車庫的結構功能、及其實現停車取車一系列問題，多層橫移式立體停車庫是一種比較典型的機電一體化產品。選擇設計基于PLC控制的三層層三列橫移式立體停車庫。該系統具有結構簡單，控制方便，維護方便，可靠性高等特點，是目前解決停車問題的主要方式之一。

根據停車場機械結構的特點，選用PLC作為車位存取子系統的主控器，控制電機完成存取車的機械操作。

該系統包含了機電一體化專業學習中所涉及的諸如電機驅動、可編程控制器、傳感器 ，觸摸屏等多項技術，為學生提供了一個典型的綜合實訓環境，使學生對過去學過的諸多單科的專業和基礎知識，在這里能得到全面的認識、綜合的訓練和實際運用。通過對電機、傳感器的控制，從而實現停取車的操作。

三、技術參數

1、交流電源：單相 AC 220V±10%  50 Hz；

2、工作環境：-10℃~40℃；環境濕度：≤90%（25℃）；

3、實訓桌外形尺寸：長×寬×高=1800mm×800mm×840mm；

4、整機消耗：≤1.5kVA；安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。
