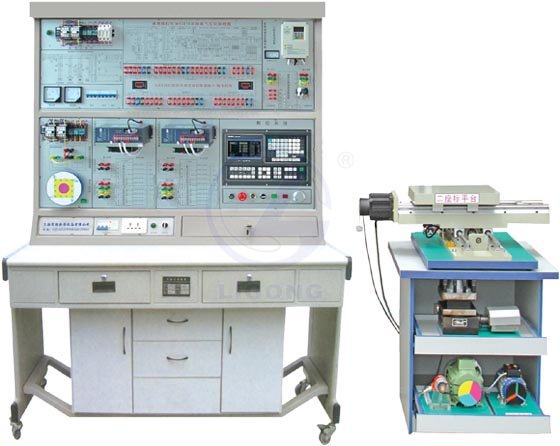

數控車床電氣控制與維修實訓臺(廣數)

一、結構功能
　　1、數控車床電氣控制與維修實訓臺(廣數)由實訓臺和二坐標組成，能完成數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控車床調試、數控編程與坐標運動等教學實訓。
　　2、系統采用開放式結構，將一臺數控車床電控系統在實訓臺上進行分解展示，模塊化設計，將數控系統接口信號在各模塊上展開，信號可測量。
　　3、二坐標平臺采用直線圓形高碳鋼導軌，滾珠絲桿傳動。具有較高的定位精度和重復定位精度。
　　4、四工位真實電動刀架和模擬刀架，雙重演示。
　　5、控制屏采用鐵質雙層亞光密紋噴塑結構。
　　6、電源部分采用三相四線380V交流電源供電，漏電保護器控制總電源。
　　7、數控系統單元采用廣數GSK980TD數控系統。
　　8、X/Z進給軸均采用交流伺服電機驅動。
　　9、主軸電機由變頻器進行無級調速。
　　10、設計有專門的故障設置區和排故操作單元。

二、技術性能
　　1、輸入電源：三相四線380V±10% 50Hz
　　2、裝置容量：＜2KVA
　　3、實訓臺外形尺寸：實訓臺 1400mm×700mm×1890mm
三、二座標平臺參數
　　◆工作臺面寬度(長×寬)：300mm×400mm
　　◆工作臺X軸行程：250mm
　　◆工作臺Z軸行程：300mm
　　◆定位精度：0.02 mm
四、部分實訓項目
　　1、數控車床電氣系統的設計
　　2、數控系統的參數設置與調整
　　3、輸入輸出接口實訓
　　4、機床參考點的調試
　　5、變頻器的調試、參數設置與應用
　　6、電動刀架控制實訓
　　7、數控系統的通訊
　　8、伺服電機驅動單元的調試與應用
　　9、數控車床故障診斷與維修
　　10、數控系統的操作與編程。
