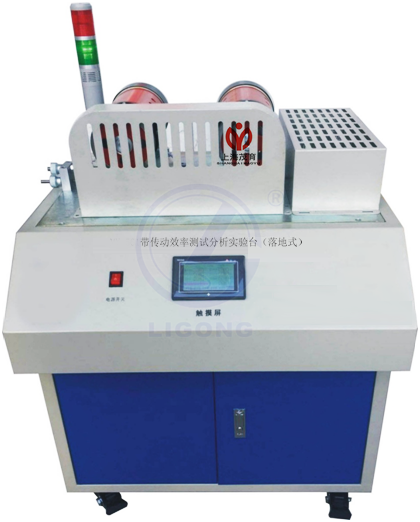

帶傳動效率測試實訓臺

一、帶傳動效率測試實驗臺實驗內容
1、帶、鏈傳動效率的測定,通過計算機測試分析軟件測試并自動繪制滑差曲線和效率曲線;
2、通過觸摸屏顯示面板顯示面板讀數進行平皮帶傳動效率的測定,人工繪制滑差曲線和效率曲線。

二、帶傳動效率測試實驗臺性能特點:
1、利用拉壓傳感器獨特的張緊力測試裝置,來測試皮帶的張緊力,能實現皮帶傳動受力分析實驗
2、帶傳動的張緊力通過旋鈕調節,張緊力的大小通過傳感器獲得,并在觸摸屏顯示面板上顯示;
3、采用傳感器和A/D采集并轉換成主動帶輪和從動帶輪的驅動力矩和阻力短數據,采用角位移傳感器和A/D板采集并轉換成主、從動帶輪的轉數。最后輸入計算機進行處理作出滑動曲線和效率曲線;
4、帶傳動實驗臺與觸摸屏顯示面板為集成一體(顯示面板非獨立裝置) ,觸摸屏顯示面板上有顯示轉矩、轉速、張緊力、加載、主電機輸入電壓電流,從電機輸入電壓電流等項目;并且通過觸摸屏的上加速和減速按扭可以控制電機轉速的變化。
5、可通過計算機測試分析軟件進行皮帶傳動的運動模擬,可觀察彈性滑動及打滑現象;
6、計算機測試分析軟件功能強大,可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。
7、帶傳動實驗臺配備有上位機及上位機測控軟件。
1)上位機測控軟件,能獲取帶傳動實驗數據并進行數據處理。
2)上位機配置: CPU為雙核,主頻>=3.3GHZ,內存>=8G,硬盤空間>=500G。
三、上位機測控軟件內容及特點:
1、利用串口實現數據采集箱與電腦之間的通訊
2、可以實時顯示運動參數的適時變化曲線;
四、造型及表面處理:
1、大氣美觀實物感強、加工精細;
2、金屬外露件鍍鉻、其他表面防銹處理加噴塑;
3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。
五、帶傳動效率測試實驗臺主要技術參數:
1、驅動電機功率: 355W
2、負載電機功率: 355W、負載變動范圍: 0-300W (有級)
3、調速方式:電子調速;
4、調速范圍: 0-800rpm;
5、帶輪基準直徑:
平帶輪D1=D2=120mm;
平帶輪采用復合材料制成,帶長880x18x2mm;
平底帶輪: D1=D2=120mm帶輪包角=180°
6、三角帶輪: D1=D2=120mm帶輪包角=180°
7、額定轉短: T=1.68N·m ;
8、測力矩傳感器:量程=10kg、精度: 1%FS; 2個
9、拉壓傳感器:量程=10kq精度: 0.3%FS ; 1個
10、光電編碼器: 2個、脈沖: 1024P
11、外形尺寸: 740x475x1100mm
12、重量(約) : 100kg;
六、帶傳動效率測試實驗臺基本配置:
1、測力傳感器: 2個:量程5kg;
2、拉壓傳感器: 1個、量程5kg;
3、光電編碼器: 2個、脈沖: 1024P
4、測試分析軟件: 1套;
5、隨機工具: 1套;
