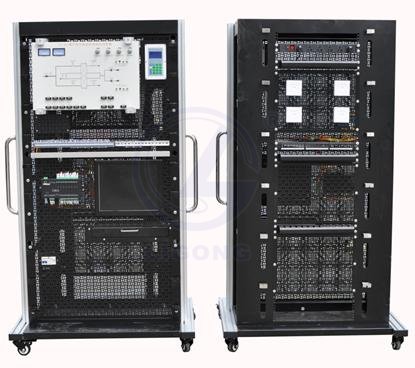

建筑設備監控系統實訓裝置

一、設備概述
建筑設備監控系統實訓裝置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹的工作作風和良好的職業素養。

二、技術指標
(1)電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
(2)安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
(3)機功耗：≤300W；
外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
三、主要配置
樓宇工程智能化設備監控系統實訓平臺

序號	器材名稱	數量	單位	備注
1	立式實訓平臺	1	臺
2	網孔板安裝模塊	8	塊
3	網孔板用膨脹固定件	100	個
4	線纜管理架	12	個
5	電源管理模塊	1	臺
6	嵌入式編程主機與顯示器模塊	1	套
7	主機監控模塊	1	臺	LonWorks總線DDC
8	LON網絡通訊適配器	1	個
9	LonMaker編程軟件	1	套
10	模擬I/O模塊	1	塊
11	新風機組模擬模型系統模塊	1	塊
12	空調機組模擬模型系統模塊	1	塊
13	供配電模擬模型系統模塊	1	塊
14	照明模擬模型系統模塊	1	塊
15	給排水模擬模型系統模塊	1	塊
16	熱交換模擬模型系統模塊	1	塊
17	電梯模擬模型系統模塊	1	塊
18	智能家居模擬模型系統模塊	1	塊
19	6位PDU電源	1	個
20	24位超五類非屏蔽插座配線架	1	個
21	8P8C超五類非屏蔽水晶頭	20	個
22	超五類非屏蔽信息插座模塊	4	個
23	單口86型信息面板	4	個
24	86型底盒	4	個
25	UTP超五類4對非屏蔽跳線	4	條
26	UTP超五類4對非屏蔽電纜	100	米
27	專用橋架	1	套
28	耗材及工具	1	套	各規格電線、常用電工工具及線纜測試儀等

四、實訓項目
a)基礎實操部分
■系統的安裝、布線、接線、編程、調試、運行、維護及維修；
■線路故障的設置、檢測及排除；
■橋架及其支架的安裝和布線；
■信息插座和機架設備的安裝；
■水晶頭及跳線的制作和測試；
■RJ45模塊和配線架的壓線和測試；
■RJ45跳線的連接及鏈路的測試。
b)模擬I/O模塊
■四種標準信號（DI/DO/AI/AO）的認識、測量與連接；
■程序設計、編寫、調試和監控；
■組態監控界面設計。
c)新風機組模擬模型系統模塊
■新風溫度監測；
■新風濕度監測；
■送風溫度監測；
■送風濕度監測；
■過濾網壓差開關監測；
■換熱器防凍開關監測；
■送風機壓差開關監測；
■送風機啟停狀態監測；
■送風機手/自動狀態監測；
■送風風機故障監測；
■加熱器電動閥控制；
■表冷盤電動閥控制；
■加濕器電動閥控制；
■新風閥開關控制；
■送風機啟停控制；
■系統整合監控。
d)空調機組模擬模型系統模塊
■室內二氧化碳濃度監測；
■回風溫度監測；
■過濾網壓差開關監測；
■換熱器防凍開關監測；
■送風機故障狀態監測；
■送風機壓差開關監測；
■回風機故障狀態監測；
■回風機壓差開關監測；
■新風閥調節控制；
■換熱器電動閥調節控制；
■回風閥調節控制；
■排風閥調節控制；
■送風閥開關控制；
■回風機啟停控制；
■系統整合監控。
e)供配電模擬模型系統模塊
■1#進線電壓監測；
■#進線電流監測；
■1#進線功率因素監測；
■2#進線電壓監測；
■2#進線電流監測；
■2#進線功率因數監測；
■1#供電回路開關監測；
■2#供電回路開關監測；
■雙電源切換開關監測；
■1#回路開關控制；
■2#回路開關控制；
■系統整合監控。
f)照明模擬模型系統模塊
■光照度傳感器監測；
■光照度開關監測；
■景觀區照明燈開關監測；
■上班場景開關監測；
■午休場景開關監測；
■下班場景開關監測；
■緊急開關監測；
■大堂區照明燈調光控制；
■景觀區照明燈開關控制；
■辦公區1#照明燈開關控制；
■辦公區2#照明燈開關控制；
■系統整合監控。
g)給排水模擬模型系統模塊
■主用給水泵故障狀態監測；
■備用給水泵故障狀態監測；
■低限報警水位開關監測；
■啟泵水位開關監測；
■停泵水位開關監測；
■排水泵手/自動狀態監測；
■排水泵故障狀態監測；
■停泵水位開關監測；
■啟泵水位開關監測；
■溢流報警水位開關監測；
■主用給水泵啟停控制；
■備用給水泵啟停控制；
■排水泵啟停控制；
■系統整合監控。
h)熱交換模擬模型系統模塊
■熱網蒸汽溫度監測；
■1#熱交換器出水溫度監測；
■2#熱交換器出水溫度監測；
■水回水溫度監測；
■1#泵啟停狀態監測；
■1#泵手/自動狀態監測；
■1#泵故障狀態監測；
■2#泵啟停狀態監測；
■2#泵手/自動狀態監測；
■2#泵故障狀態監測；
■1#電動閥調節控制；
■2#電動閥調節控制；
■1#泵啟停控制；
■2#泵啟停控制；
■系統整合監控。
i)電梯模擬模型系統模塊
■啟停狀態監測；
■上行狀態監測；
■下行狀態監測；
■首層狀態監測；
■第2層狀態監測；
■第N層狀態監測；
■故障狀態監測；
■緊急狀態監測；
■正常啟動控制；
■消防停止控制；
■系統整合監控。
j）智能家居模擬模型系統模塊
■外出布防場景開關監測；
■居家布防場景開關監測；
■撤防場景開關監測；
■就餐場景開關監測；
■會客場景開關監測；
■影院場景開關監測；
■門磁開關監測；
■被動紅外探測器探測；
■燃氣探測器開關監測；
■水/電/氣表脈沖監測；
■客廳LED燈調光控制；
■電動窗簾開關控制；
■食廳日光燈開關控制；
■聲光警號開關監控；
■系統整合監控。
