智能網絡布線實訓系統

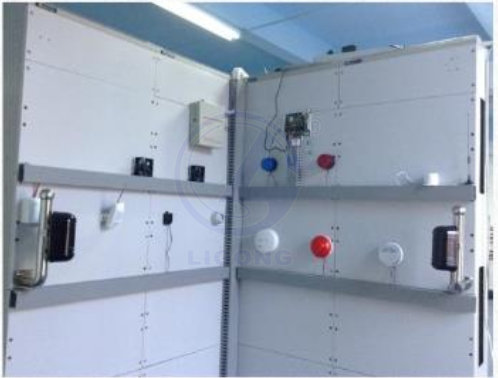

智能網絡布線實訓系統展示實訓室主要有4單元模擬實訓墻、綜合布線系統展示單元、FTTH光纖布線系統展示單元、數據中心布線系統展示單元組成,模擬了諸如辦公大樓、酒店、住宅、機房等場景的網絡布線,充分展示了各布線系統的子系統組成及施工工藝。學生通過對各布線展示系統的觀察學習,一方面可以加深對理論的理解,另一方面又可快速掌握施工方法及規范。綜合布線系統展示單元把布線系統及網絡設備進行有效的連接,組成了一個完整的星型網絡系統,劃分為核心層、會聚層、接入層三層網絡結構,可進行有效的數據及語音傳輸。

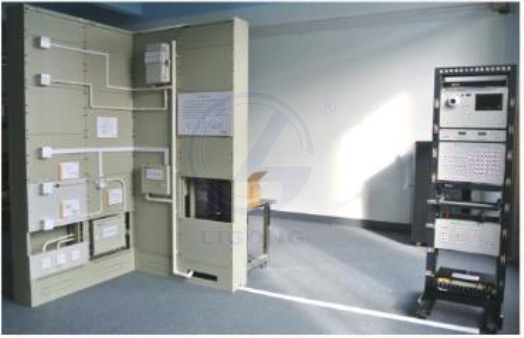

綜合布線系統展示單元
1)展示綜合布線7個子系統(工作區子系統、配線子系統、干線子系統、設備間子系統、建筑群子系統、管理子系統、進線間)的構成及它們之間的連接關系;
2)展示管槽、傳輸介質及各種接插件的端接施工工藝
3)展示標簽管理的規范
4)配置有交換機,展示三層網絡架構(核心層、會聚層、接入層) ,實現真實網絡傳輸;
5)配置電話程控交換機及電話機,展示了語音傳輸系統,實現真實的話音傳輸
6)配置有無線AP,實現無線連接;

FTTH光纖布線系統展示單元
1)展示FTTH系統中各個組成節點
2)展示了光纖配線箱、光纖分纖箱、ODF光纖配線架、桌上型光纖面板、家居多媒體箱、光纖熔接包(立式)以及光分器的安裝及連接施工;
3)展示了室外層絞室光纜、室外中心束管式光纜、皮線光纜的施工;
4)展示了光纖接、冷接、快速連接器三種施工方式
5)展示了配線設備內光纜理線、跳接施工;
6)展示光纖入戶及家居內雙絞線布放施工
7)展示了室內光纜入戶明槽、明管、暗管、波紋管、釘固件、地槽的布放及施工

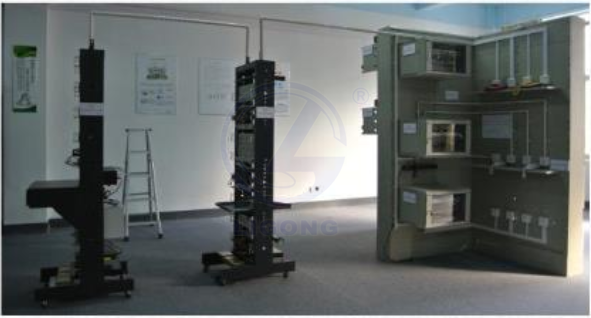

數據中心布線系統
1)展示了數據中心機柜、線槽的部署;
2)展示了數據中心布線系統的各個區域:主配線區(MDA)、水平配線區(HAD)、設備配線區(EDA)
3)展示了數據中心布線系統的主干布線、水平布線、設備布線;
5)展示了MPo預端接主干光纜、MPO-Lc預端接跳線、MPO光纖預端接盒、MPO光配線箱、MPO光纖適配器的施工:
6)展示了超六類非屏蔽配線架、超六類屏蔽配線架、超六類非屏蔽R45模塊-RJ45模塊預端接銅纜、超六類屏蔽R45模塊R45模塊預端接銅纜的施工;

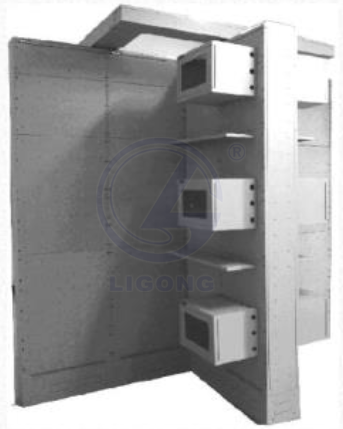

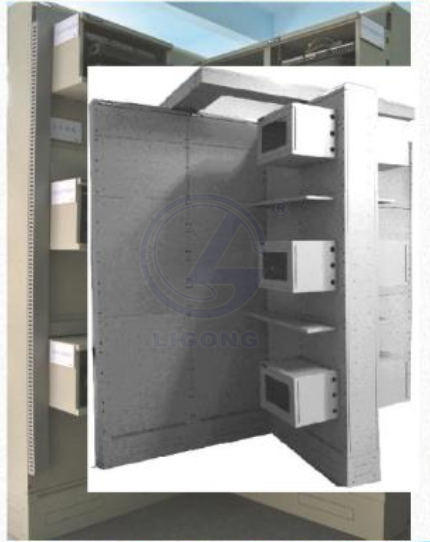

網絡布線系統展示單元
用于綜合布線、FTTH布線、數據中心布線的施工訓練

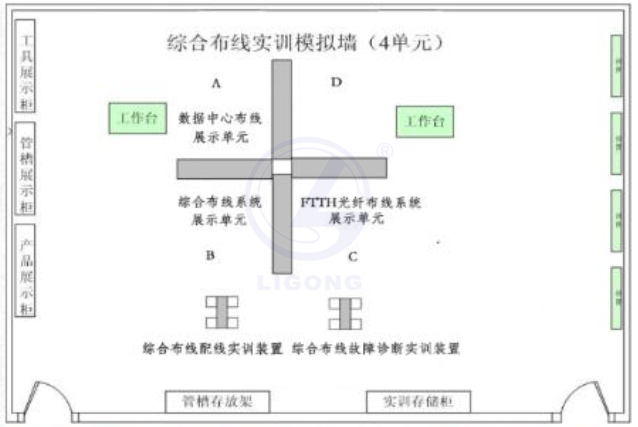

網絡布線展示實訓室平面布置圖

網絡布線系統配置

序號	型號	名稱	單位
1	NEA0504	全鋼結構的綜合布線實訓室	組
2	NEA0331	實訓墻樓層模擬板	塊
3	NED1001	綜合布線系統展示單元	套
4	NED1011	FTTH光纖布線系統展示單元	套
5	NED1021	數據中心布線系統展示單元	套
6	NED0101	綜合布線產品展示柜	個
7	NED0201	綜合布線工具展示柜	個
8	NED0301	綜合布線管槽展示柜	個
9	NED0401	綜合布線光纜展示柜	個
10	NET0103	光纜工具箱	個
11	NET0104	FTTH光纜工具箱	個
12	NET0803	光纖熔接機	臺
13	NET0820	光時域反射儀	個
14	NET0101	綜合布線小工具箱	個
15	NET0108	綜合布線工具箱	個
16	NET0203	電動起子	把
17	NET0311	標簽打印機	臺
18	NET0501	實訓存儲柜	個
19	NET0301	人字梯	個
20	NET0502	線管存放架	個
21	NET0503	實驗工作臺	張
22	NET0188	綜合布線展示系統單元配套掛圖	套
23	NET0187	FTTH光纖布線系統展示單元配套掛圖	套
24	NET0186	數據中心布線系統展示單元配套掛圖	套

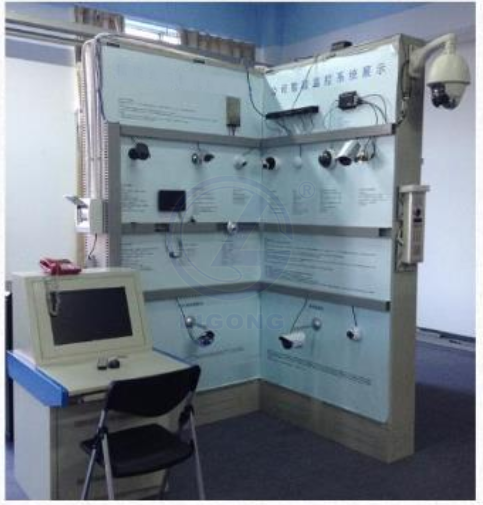

智能監控實訓系統
智能監控實訓系統結合當前模擬、數據視頻監控系統的技術特點,采用先進的監控設備,配置了多種類型模擬、數字攝像機、硬盤錄像機、POE交換機、監視器等監控產品,從而實現模擬、數字視頻監控系統的圖像捕捉、傳輸、控制、圖像處理和顯示全部內容,能完成設備組成教學、設備設計教學、設備安裝教學等內容。

可視對講實訓系統
可視對講實訓系統結合當前門禁系統、樓宇對講系統的最新技術,采用先進的對講門禁設備,配置了包括管理主機、單元門口主機、可視分機等對講門禁系列必備產品,讓教學人員全面認識掌握市場的小區對講門禁系統的工作模式,能完成設備組成教學、設備設計教學、設備安裝教學等內容。

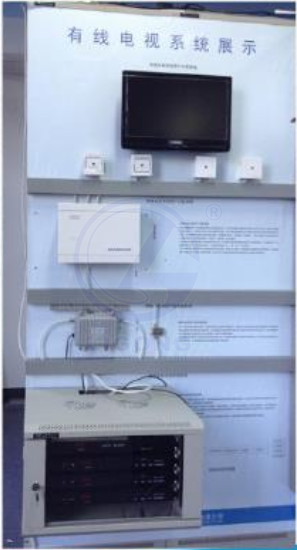

有線電視實訓系統
有線電視實訓系統結合當前有線電視系統的最新技術,采用主流的有線電視設備,通過閉路電視實訓系統網絡組建和線路布線,模擬閉路電視系統實際工程境。可以達到了解有線電視傳輸系統的基本組成及系統設備的安裝步驟和連接方法,并掌握有線電視系統安裝規范,方便及加深學生對理論適應聽理解。

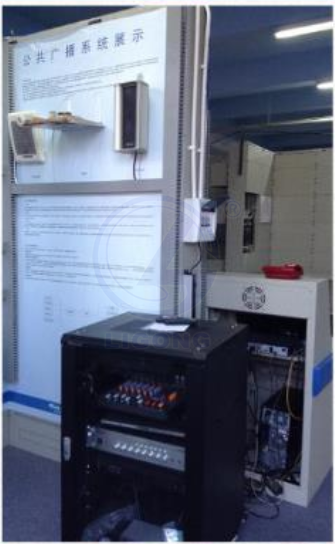

公共廣播實訓系統
公共廣播實訓系統結合當前公共廣播系統的最新技術,采用主流的公共廣播設備,設備可以整體移植學校廣播室。配置了包括不同的音源設備、控制處理設備、揚聲器設備等公共廣播必備產品,讓教學人員全面認識掌握公共廣播的工作模式,能完成設備組裝教學、設備設計教學、設備安裝教學等內容。

安防報警實訓系統,
安防報警實訓系統采用先進的安防報警設備,配置了包括煙感探測器、紅外探測器、紅外對射探測器、玻璃破碎探測器、門磁系列防盜產品,配置了溫濕度探測器等環境監測設備,通過各種探測器,進行聲光警號、短信報警、半球攝像機拍照等輸出讓教學人員全面認識安防報警的各種應用模式;能完成設備組成教學、設備設計教學、設備安裝教學等內容。
