網絡型空調/冰箱制冷制熱實訓智能考核裝置

一、概述
網絡型空調/冰箱制冷制熱實訓智能考核裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
網絡型空調/冰箱制冷制熱實訓智能考核裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

二、特點
1、系統集模擬空調、模擬冰箱于一體，采用真實的制冷機組，滿足實際教學裝置配置了2套系統，空調系統1套、直冷式/間冷式電冰箱綜合系統1套可同時滿足對空調、冰箱實訓操作考核的要求
2、整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊
3、實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有指針式交流電壓表、指針式交流電流表、數顯溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分
4、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
三、技術參數
1、輸入電源：單相三線～220V±10% 50Hz
2、裝置容量：＜1.2kVA
3、外形尺寸：1580mm×730mm×1700mm
4、制冷劑類型：空調 R22、冰箱600a
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
6、4寸彩色觸摸屏，無線控制，軟件可顯示在全室的每一臺在線排氣溫度，冷凝溫度，蒸發實時溫度，回溫度
四、裝置的基本裝備

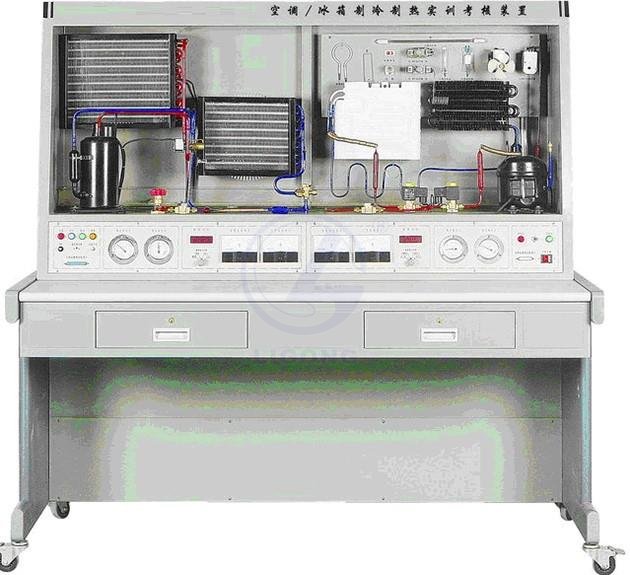

本實訓裝置主要由電源控制屏、實訓桌、故障箱、測試箱等組成。
1、電源、儀表控制屏：控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等。
2、交流電源控制單元：單相三線制220V交流電源供電，交流電壓表2只測量范圍０～250V，用于監測電網電壓，交流電流表2只測量范圍分別為０～5A、０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
3、制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于測量空調、冰箱系統高、低壓側壓力
4、溫度檢測單元：提供三位半數字溫度表2只，用波段開關切換，顯示不同點的溫度變化情況
5、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
6、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有兩個大抽屜，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
7、實訓箱：故障板提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。空調模擬故障開關量、冰箱模擬故障開關量，滿足多點故障設置要求。
8智能控制模塊：
4寸彩色觸摸屏，無線控制，軟件可顯示在全室的每一臺在線排氣溫度，冷凝溫度，蒸發實時溫度，回溫度，可根據溫度的變化不判斷實驗臺的故障位置，屏上可顯示如下內容：
教師端：可通過通過主服務器連接多達124臺的學生電腦，監控學生實驗臺的網絡數據，如溫度：全室的124臺空調的的各種主要溫度，空調機的工作狀態，,節流系統的開度.當發現任意一臺工作不正常時，教師可通過老師電腦軟件直接修改、控制其中任何一臺學生實驗臺的工作狀態,而使空調恢復正常。
學生端：可通過學生電腦，監控學生本機實驗臺的網絡數據，如溫度：臺空調的的各種主要溫度，空調機的工作狀態，,節流系統的開度.
學生可通過軟件上的給出模擬溫度，使空調在各種溫度狀態下的工作數據，為以后的實際中的維修，設計積累數據
1)、智能控制模塊：制模塊：由控制系統、傳感器、被控制裝置三部分組成。可對本公司的任意一款制冷實訓裝置進行升級改造，
2)、能在線控制系統的溫度，讀取機組在*佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：
3)、技術參數：
工作電源：單相三線 220V±5％ 50Hz
制冷劑：F22/R410/R32
模塊外形尺寸：200×300×60mm
環境溫度：－30℃ ～40 ℃
相對濕度：<85%
4)、功能：

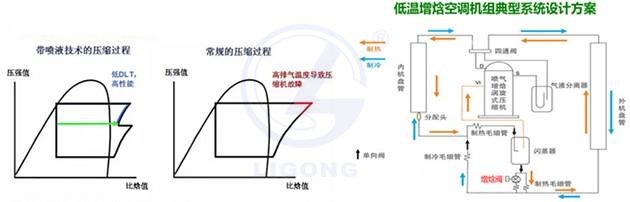

a、噴液量:根據壓縮機排氣溫度的動態變化實時精確控制噴液量,在空調組裝時可大幅縮短匹配調試時間,。通用各種不同機型，可避免高溫排氣溫度導致的壓縮機故障，有效擴展壓縮機的正常運行范圍
b、.補氣噴氣增焓功能，能確保-30強勁工作,普通空調通過增焓配件可達低溫室高效制熱功
c、關鍵參數可開放設置，便于調節實驗時的調節練習.，適用于低溫及高溫工況壓縮機，根據壓縮機排氣溫度的動態變化實時精確控制噴液量,在空調組裝時可大幅縮短匹配調試時間,關鍵參數可開放設置。通用各種不同機型，可避免高溫排氣溫度導致的壓縮機故障，有效擴展壓縮機的正常運行范圍
d、通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調機組的的節能控制和流量自動調整。

e、在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節
5、改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整，適用于低溫及高溫工況壓縮機，根據壓縮機排氣溫度的動態變化實時精確控制噴液量,在空調組裝時可大幅縮短匹配調試時間,關鍵參數可開放設置。通用各種不同機型，可避免高溫排氣溫度導致的壓縮機故障，有效擴展壓縮機的正常運行范圍
4)、軟件系統特點
a、4路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
2）、閥的開度實時顯示：控制對象為*大500P開度設定。可自行制冷系統制冷劑流量設定*小開度。
b、24路參數控制參數設置：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等24個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
c、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。
d、6路用戶模擬環境數據入設定如：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
e、多達8路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
f、過冷/熱度控制范圍：2-15攝氏度。可自行設定制冷主機的過/冷、過熱度為設計提供數據。
g、制冷劑：適應R134A\R22\R410A等其它冷媒。
h、曲線顯示界面
5)、手動設定
A）溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B）調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。
C）數碼管顯示器在線顯示開度和溫度以及故障代碼。
D）數碼管顯示器在線顯示開度和溫度以及故障代碼
五、熱泵型分體空調模擬故障設置說明

編號	故障模擬說明	故障現象
K1	變壓器T原邊開路	電腦板不得電，整機不工作
K2	變壓器T副邊開路	電腦板不得電，整機不工作
K3	橋堆開路	電腦板不得電，整機不工作
K4	7805集成穩壓塊開路	無+5V直流電源輸出，整機不工作
K5	室內環境溫度傳感器開路	運行指示燈閃爍
K6	室內環境溫度傳感器短路	運行指示燈閃爍
K7	室內管溫溫度傳感器開路	定時指示燈閃爍
K8	室內管溫溫度傳感器短路	定時指示燈閃爍
K9	f1啟動電容開路	電機無法啟動，電機不工作
K10	f1運行繞組開路	電機無法啟動，電機不工作
K11	四通閥YV線圈開路	四通閥不工作，制熱工況時不起作用
K12	保護繼電器SAT開路	壓縮機不能工作
K13	壓縮機啟動繞組CS開路	壓縮機不能工作，啟動電流很大
K14	壓縮機運行繞組CM開路	壓縮機不能工作，啟動電流很大
K15	蜂鳴器BUZZ線圈開路	蜂鳴器不響，遙控起作用
K16	繼電器RLY5線圈開路	模擬室內調速時，高檔風速不起作用
K17	繼電器RLY4線圈開路	模擬室內調速時，中檔風速不起作用
K18	繼電器RLY3線圈開路	模擬室內調速時，底檔風速不起作用
K19	繼電器RLY2線圈開路	四通閥閥體不動作
K20	繼電器RLY1線圈開路	壓縮機不工作
K21	紅外接收管電源端開路	遙控不起作用

六、直冷/間冷式電冰箱模擬故障設置說明

編號	故障模擬說明	故障現象
K1	復合門開關S2開路	間冷模式下風扇電機不轉
K2	復合門開關S2短路	間冷模式下模擬門開關開關時,風扇電機不停機
K3	風扇電機繞阻開路	風扇電機不轉
K4	WPF溫控器L-C兩端開路	間冷模式下門燈亮，壓縮機不工作
K5	時間繼電器BW-BK兩端開路	間冷模式下門燈亮，壓縮機不工作
K6	時間繼電器BW-BK兩端開路	間冷模式下工作8小時后，化霜壓縮機不停機
K7	化霜溫控器開路	間冷模式下化霜時，化霜保險絲熔斷
K8	化霜電熱管開路	間冷模式下化霜狀態下，化霜不起作用
K9	門燈開路S1	門燈不亮
K10	復合門開關S1開路	門燈不亮
K11	復合門開關S1短路	模擬門開關開關時, 門燈常亮
K12	保護繼電器開路	壓縮機無法啟動，無電流顯示
K13	壓縮機啟動繞阻CS開路	壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
K14	壓縮機運行繞阻CM開路	壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
K15	PTC啟動器開路	壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
K16	WDF溫控器H-L兩端開路	直冷模式下門燈亮，壓縮機不工作
K17	系統臟堵	運行狀態下，低壓側壓力表顯示負壓值
K18	系統冰堵	運行狀態下，低壓側壓力表顯示負壓值

八、實訓項目
1、初級技工基本技能實訓
制冷系統專用工具的基本操作
制冷系統管件焊接
制冷系統的檢漏
制冷系統的抽真空與充注制冷劑
2、中級技能實訓（設計、安裝、調試及檢修）
空調系統調試
直冷電冰箱系統調試
間冷電冰箱系統調試
冰箱制冷系統故障
空調制冷系統故障
電冰箱檢測與故障分析
空調檢測與故障
