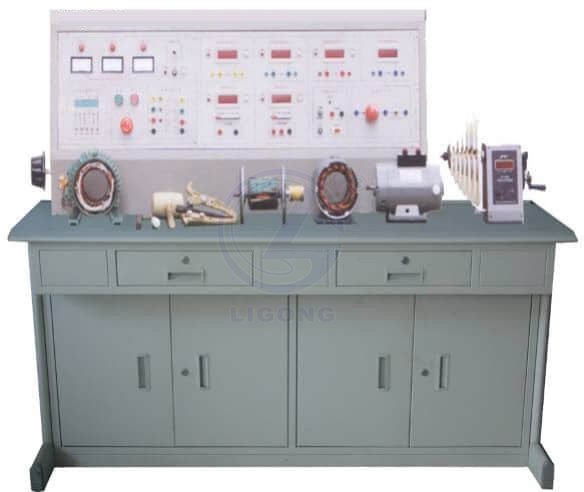

LGMRDG-3電機裝配工(高級)技能實訓裝置
一、概述
LGMRDG-3電機裝配工(高級)技能實訓裝置是以勞動和社會保障部和中國就業培訓技術指導中心編寫的《國家職業資格培訓教程——常用電機裝配工》(中級)為指導依據，為推動常用電機裝配工職業培訓和職業技能鑒定的開展而研制的實訓裝置。
電機裝配工(高級)技能實訓裝置內容包括電機裝配工職業基礎知識、工藝準備、加工與裝配、檢測工作等方面的知識和技能，適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。
二、產品特點
1、控制屏采用實訓臺結構，將測量儀器固定于控制屏上
2、該實訓裝置配備相應的電機裝配工具及儀器
3、實訓裝置按照模塊化的方式，進行技能訓練和理論知識的深化
4、本實訓裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備
5、具有漏電壓、漏電流保護裝置、超量稱保護裝置及過流保護裝置，安全符合國家標準
三、技術條件
1、輸入電壓：三相四線制380V±10％50Hz
2、工作環境：環境溫度范圍為-10℃—+40℃相對濕度<85％（25℃）海拔<4000m
3、裝置容量：<3kVA
4、外形尺寸：1290mm×700mm×1275mm。
5、重量：100kg
四、裝置技術說明
1、控制屏及實訓桌
實驗桌為鐵質噴塑結構，桌面附有防靜電絕緣橡膠墊保護操作臺，設有四個萬向輪，電源控制屏主控面板材料為鋁質噴塑工藝，屏身為鐵質雙層亞光密紋噴塑結構。
2、主控功能板
（1）三相交流電源：三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急停控制按鈕。
（2）控制屏面板上裝有指針式模擬表三只，用于監測三相輸入電源每兩相之間線電壓。
（3）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數,為學生的考核提供一個統一的評定標準。
（4）三相可調交流電源，通過3kVA三相同軸自耦調壓器進行調壓，輸出0－450V／5A
（5）直流電源部分：30V/1A可調直流穩壓電源，帶有短路保護功能。
3、測量儀表
1、直流數字電壓表（1只）：測量范圍0-200V，分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數顯，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示及切斷總電源等功能。
2、直流數字電流表（1只）：測量范圍0-2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換。三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
3、交流數字電壓表（1只）：測量范圍0-500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
4、交流數字電流表（3只）：測量范圍0-5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能。
5、手搖電子計數繞線機：可以精確數顯0－9999匝數，計數精確、讀數方便。
4、實訓電機
（1）未浸漆的三相鼠籠異步電動機：額定功率1.1kW，電壓380V(Y接法)，轉速1400r/min。
（2）未浸漆的他勵直流電動機額定功率350W，電壓220V，轉速1500r/min
（3）未浸漆的同步電機額定功率120W，電壓380V(Y接法)，轉速1500r/min
5、用戶自購的儀器：
（1）短路測試儀
（2）烘箱、浸漆槽
（3）振動測試儀
（4）測匝
6、制作設備、電機等配備
（1）拆、裝等金工工具一套：拉馬、活動扳手、橡皮錘或木錘、劃線板、壓線板、彎頭剪刀、螺絲刀、鏨子、尖嘴鉗、塞尺、剝線鉗、烙鐵等。
（2）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等。
7、實訓導線及配件
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
五、實訓項目
（一）異步電機的裝配
1、異步電機繞組的嵌線和接線
（1）同心式繞組嵌線
（2）鏈式繞組嵌線
（3）交叉鏈式繞組嵌線
（4）短矩雙層疊繞組嵌線
（5）雙層波繞組嵌線
（6）雙層同心繞組嵌線
2、絕緣浸漬處
3、異步電機的定子裝配
4、異步電機的轉子裝配
5、異步電機的總裝配
6、機組軸線的校調
7、電機的機械檢查
8、繞組的檢查
（1）繞組外觀和幾何尺寸的檢查
（2）直流電阻的檢測
（3）三相繞組電流平衡試驗
（4）耐電壓試驗
（二）同步電機的裝配
1、凸極同步電機定子裝配
2、同步電機定子繞組嵌線
3、凸極同步電機轉子裝配
4、凸極同步電機轉子繞組嵌線
5、凸極同步電機的總裝配
6、同步電機的機械檢查
7、繞組的檢查
（1）繞組外觀和幾何尺寸的檢查
（2）耐電壓試驗
（3）三相繞組電流平衡試驗
（三）直流電機裝配
1、直流電機定子裝配
2、直流電機定子繞組繞制
3、直流電機電樞裝配
4、直流電機電樞繞組嵌線
5、直流電機的總裝配
6、直流電機的機械檢查
7、繞組的檢查
（1）繞組外觀和幾何尺寸的檢查
（2）直流電樞繞組的檢查
（3）耐電壓試驗
LGMRDG-3電機裝配工(高級)技能實訓裝置是以勞動和社會保障部和中國就業培訓技術指導中心編寫的《國家職業資格培訓教程——常用電機裝配工》(中級)為指導依據，為推動常用電機裝配工職業培訓和職業技能鑒定的開展而研制的實訓裝置。
電機裝配工(高級)技能實訓裝置內容包括電機裝配工職業基礎知識、工藝準備、加工與裝配、檢測工作等方面的知識和技能，適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。
二、產品特點
1、控制屏采用實訓臺結構，將測量儀器固定于控制屏上
2、該實訓裝置配備相應的電機裝配工具及儀器
3、實訓裝置按照模塊化的方式，進行技能訓練和理論知識的深化
4、本實訓裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備
5、具有漏電壓、漏電流保護裝置、超量稱保護裝置及過流保護裝置，安全符合國家標準
三、技術條件
1、輸入電壓：三相四線制380V±10％50Hz
2、工作環境：環境溫度范圍為-10℃—+40℃相對濕度<85％（25℃）海拔<4000m
3、裝置容量：<3kVA
4、外形尺寸：1290mm×700mm×1275mm。
5、重量：100kg
四、裝置技術說明
1、控制屏及實訓桌
實驗桌為鐵質噴塑結構，桌面附有防靜電絕緣橡膠墊保護操作臺，設有四個萬向輪，電源控制屏主控面板材料為鋁質噴塑工藝，屏身為鐵質雙層亞光密紋噴塑結構。
2、主控功能板
（1）三相交流電源：三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急停控制按鈕。
（2）控制屏面板上裝有指針式模擬表三只，用于監測三相輸入電源每兩相之間線電壓。
（3）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數,為學生的考核提供一個統一的評定標準。
（4）三相可調交流電源，通過3kVA三相同軸自耦調壓器進行調壓，輸出0－450V／5A
（5）直流電源部分：30V/1A可調直流穩壓電源，帶有短路保護功能。
3、測量儀表
1、直流數字電壓表（1只）：測量范圍0-200V，分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數顯，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示及切斷總電源等功能。
2、直流數字電流表（1只）：測量范圍0-2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換。三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
3、交流數字電壓表（1只）：測量范圍0-500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
4、交流數字電流表（3只）：測量范圍0-5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能。
5、手搖電子計數繞線機：可以精確數顯0－9999匝數，計數精確、讀數方便。
4、實訓電機
（1）未浸漆的三相鼠籠異步電動機：額定功率1.1kW，電壓380V(Y接法)，轉速1400r/min。
（2）未浸漆的他勵直流電動機額定功率350W，電壓220V，轉速1500r/min
（3）未浸漆的同步電機額定功率120W，電壓380V(Y接法)，轉速1500r/min
5、用戶自購的儀器：
（1）短路測試儀
（2）烘箱、浸漆槽
（3）振動測試儀
（4）測匝
6、制作設備、電機等配備
（1）拆、裝等金工工具一套：拉馬、活動扳手、橡皮錘或木錘、劃線板、壓線板、彎頭剪刀、螺絲刀、鏨子、尖嘴鉗、塞尺、剝線鉗、烙鐵等。
（2）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等。
7、實訓導線及配件
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
五、實訓項目
（一）異步電機的裝配
1、異步電機繞組的嵌線和接線
（1）同心式繞組嵌線
（2）鏈式繞組嵌線
（3）交叉鏈式繞組嵌線
（4）短矩雙層疊繞組嵌線
（5）雙層波繞組嵌線
（6）雙層同心繞組嵌線
2、絕緣浸漬處
3、異步電機的定子裝配
4、異步電機的轉子裝配
5、異步電機的總裝配
6、機組軸線的校調
7、電機的機械檢查
8、繞組的檢查
（1）繞組外觀和幾何尺寸的檢查
（2）直流電阻的檢測
（3）三相繞組電流平衡試驗
（4）耐電壓試驗
（二）同步電機的裝配
1、凸極同步電機定子裝配
2、同步電機定子繞組嵌線
3、凸極同步電機轉子裝配
4、凸極同步電機轉子繞組嵌線
5、凸極同步電機的總裝配
6、同步電機的機械檢查
7、繞組的檢查
（1）繞組外觀和幾何尺寸的檢查
（2）耐電壓試驗
（3）三相繞組電流平衡試驗
（三）直流電機裝配
1、直流電機定子裝配
2、直流電機定子繞組繞制
3、直流電機電樞裝配
4、直流電機電樞繞組嵌線
5、直流電機的總裝配
6、直流電機的機械檢查
7、繞組的檢查
（1）繞組外觀和幾何尺寸的檢查
（2）直流電樞繞組的檢查
（3）耐電壓試驗
