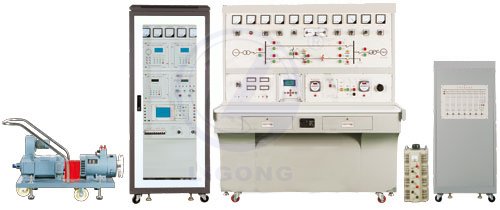

電力系統綜合自動化技能實訓考核平臺

一、概述
電力系統綜合自動化技能實訓考核平臺由五部分組成：同步發電機組、機組控制柜、輸電線路及監視保護屏、無窮大電力系統和阻抗負載。對發電廠中常用的自動裝置、發電廠監控、電力系統運行、繼電保護等教學內容進行操作、測試和試驗。裝置采用固定式結構。本實訓平臺適用于高校、中專、技校電力、電氣、自動化類各專業相關課程的實訓與實驗，也可用于電力行業對從事發電人員的培訓。

二、特點
自動裝置全部采用液晶中文菜單顯示，直觀、清晰
自動裝置將指示燈和按鍵組合在薄膜面貼上，美觀、簡潔、操作方便
自動裝置采用軟件調試和校準，調試人員不拆面板即可調試
具有完善的人身保護功能
三、實訓項目
（一）原動機的起動與運轉
調速裝置操作
調速裝置及原動機控制
（二）發電機機電特性
發電機的空載特性曲線測試
發電機的短路特性曲線測試
發電機外特性及調整特性
發電機零功率因數負載特性
（三）同步發電機勵磁控制
微機勵磁裝置基本操作
不同α角（控制角）勵磁電壓波形觀測
同步發電機起勵
控制方式及其相互切換
逆變滅磁和跳滅磁開關滅磁
伏赫限制
欠勵限制
同步發電機強勵
調差特性
過勵限制
（四）準同期并列運行
微機準同期裝置基本操作
自動準同期條件測試
線性整步電壓形成（相敏環節）測試
導前時間整定及測量方法
壓差、頻差和相差閉鎖與整定
手動準同期并網
半自動準同期并網
自動準同期并網
（五）單機----無窮大系統穩定運行方式
單回路穩態對稱運行
雙回路和單回路的穩態對稱運行比較
單回路穩態非全相運行
（六）單機帶負荷
獨立系統特性
投、切不同負荷
單機甩負荷
（七）電力系統功率特性（功角）和功率極限（靜態穩定性）
無調節勵磁時，功率特性和功率極限的測定
手動調節勵磁時，功率特性和功率極限的測定
微機自并勵時，功率特性和功率極限的測定
微機他勵時，功率特性和功率極限的測定
單回路、雙回路輸送功率與功角關系
提高電力系統靜態穩定性
（八）電力系統暫態穩定性
短路類型對電力系統暫態穩定性的影響
故障切除時間對暫態穩定的影響
有無強勵磁對暫態穩定性影響試驗
線路重合閘及其對系統暫態穩定性影響
同步發電機異步運行和再同步
提高電力系統暫態穩定性的措施
