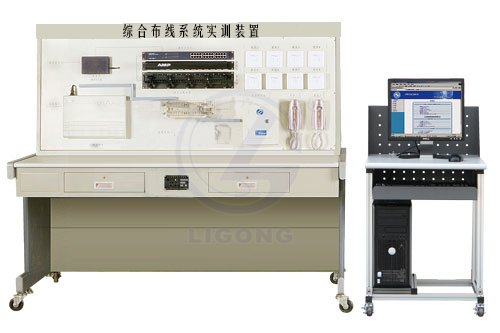

綜合布線系統實訓裝置

一、系統概述
綜合布線系統是智能建筑通迅自動化系統的重要組成部分，是建筑物實現內部通迅及外部通迅的信息通路，是數據、信號交換與處理的重要環節。建筑物內部與外部各信息（語音信息、數據信息、視頻信息等）使用單位的信息交流、交換，都需通過綜合布線與計算機網絡系統來實現。
“綜合布線系統實訓裝置”是根據目前我國建筑電氣、樓宇智能化專業的實訓內容精心設計的綜合實訓裝置，它包含了數據網絡和語音網絡兩大部分。

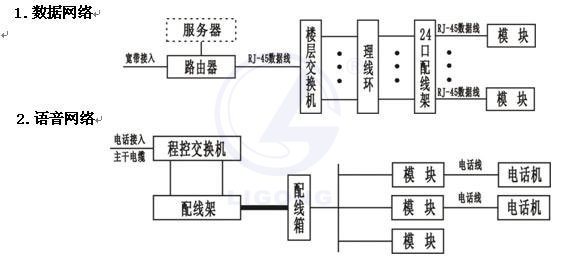

二、結構框圖

三、系統特點
本實訓裝置內容豐富、結構清晰，既含有計算機數據網絡，又有電話語音網絡；整個網絡結構包含了綜合布線在樓宇中的常見子系統：工作區子系統、水平布線子系統、垂直干線子系統、管理子系統、設備間子系統。
裝置中所采用的部件均是實際工程中比較著名的品牌，有很大的實用性和通用性；
系統包含了568B、568A兩種RJ45接線方式；
路由器帶有防火墻功能；支持Web配置，可實現簡單的計算機網絡管理功能；
四、技術參數
輸入電源：單相三線～220V±10% 50Hz/60Hz
環境溫度：-20℃～+45℃
裝置容量：＜1kVA
外形尺寸：1668mm×805mm×1484mm
安全保護：具有漏電自動保護裝置
五、實訓項目
RJ45、RJ11插頭的跳線制作與測試
卡線式模塊的卡線與安裝
信息插座的安裝
配線架及理線環的安裝與線纜卡接
信息點的導通測試、尋測與編號
路由器的安裝與使用
設計并安裝一個數據網絡系統
110配線架的安裝與線纜卡接
電話配線箱的安裝與使用
程控交換機的安裝與使用
語音網絡系統的組建
線路故障的判斷與處理
數據網絡的應用
局域網與廣域網的連接
六、基本配置
控制屏（鐵質雙層亞光密紋噴塑結構）
    交流電源（帶有過流保護措施）；提供交流電源：單相交流電 220V 50Hz。
樓宇實訓桌
    實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
路由器
    支持CSMA/CD, PPPoE, PPP, IP, ARP, DHCP, TCP, UDP, HTTP, FTP, DNS基本協議；支持靜態路由和動態路由(RIP1/RIP2)；具有網絡地址轉換(NAT)屏蔽外部的攻擊，具有鎖定特定端口、鎖定特定 IP、鎖定特定目標URL 的能力；提供虛擬服務和DMZ方式的Internet訪問；基于WEB的管理界面，登錄密碼驗證，廣域網口和局域網口的MAC地址配置，WAN接口具有DHCP客戶端能力，LAN接口提供DHCP服務器，DNS代理，遠程管理，恢復出廠默認配置；*大連接主機數：100臺；網絡吞吐量：*高80Mbps；內建防火墻，產品采用全新的集成安全設計模式，將安全設計滲透到每個模塊、每個協議、每個業務流程中，為實現企業網絡的安全防護帶來*有效的保障；WAN端口支持多種基于以太網的INTERNET連接模式：PPPoE(虛擬撥號)、動態IP(即DHCP 客戶端)和靜態IP。
交換機
    支持IEEE802.3 10Base-T，IEEE802.3u 100Base-TX網絡標準，CSMA/CD協議；具有10/100Mbps（半雙工），20/200Mbps（全雙工）傳輸速率；LED電源指示燈、LINK/ACT、10/100M ；支持UTP/STP 3類或5類電纜媒體介質； 24個RJ45 端口；通過FCC Part 15 Class A， CE認證。
程控交換機
    兩路輸入，8路輸出，模擬空分交換制式；音頻撥號方式。
    主要功能：1.電腦話務員，停電直通；2.來電顯示，人工值班；3.彈性編碼，直撥外線；4.等級設置，通話保密；5.特許撥號字頭，呼出限制；6.代接功能，三方通話；7.強插和監聽，數碼錄音；8.出局外線連接，音樂保留。
其它
    具有24口配線架、24口理線環、110 100對配線架、電話配線箱、J45模塊和RJ11模塊。
