閉路電視監控及周邊防范系統實驗裝置

一、系統概述
    閉路電視監控系統是根據建筑物安全技術防范管理的需要，對必須進行監控的場所、部位、通道等進行實時、有效的視頻探測、視頻監控、視頻傳輸、顯示和記錄，并具有報警和圖像復核功能。周邊防范系統是在必須防范區域的外圍設置主動和被動紅外探測器，對非法入侵者進行適時報警，并有監控系統聯動的功能。兩系統成為智能建筑安全自動化系統的基本組成部分。
    “閉路電視監控及周邊防范系統實驗裝置”是依據目前國內建筑電氣、樓宇智能化專業的教學內容精心設計的綜合實驗裝置。它結合當前閉路電視監控及周邊防范系統的技術特點，采用優質監控設備，并配置包括網絡攝像機在內的多種類型攝像機、中文矩陣、畫面分割器、硬盤錄像機、主動或被除動紅外探測器等，從而實現了閉路監控系統的圖像捕捉、傳輸、控制、圖像處理和顯示全部內容，提供遠程網絡視頻監控功能。此外，本裝置與周邊防范系統有著聯動的功能，系統穩定可靠，安裝簡單易學，它為實驗教學提供更多研究內容。

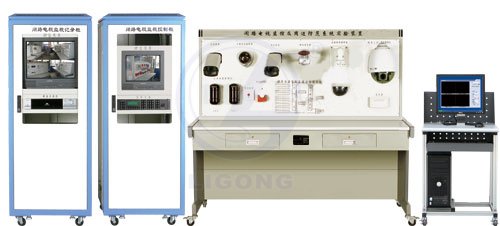

    本裝置由實驗臺和控制柜兩部分組成，其中控制柜有一體設計和分體設計兩種模式（由兩個工業控制柜組成，其中一個用于放置矩陣及15寸彩色監視器，另一個用于放置數字硬盤錄像機及20寸彩色監視器）。

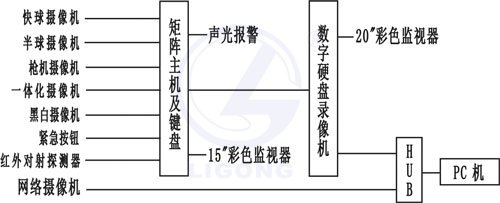

二、結構框圖

三、系統特點
該實驗裝置結合了當前閉路電視監控及周邊防范系統*新技術，采用世界知名的監控及防范系統；
該實驗裝置不僅內容豐富，而且還能與周邊防范系統建立聯動功能；
監控設備具有典型意義，包含了：球型云臺（一體化攝像機）、高速球型攝像機、網絡攝像機，代表了當前監控設備的主流及發展；
該實驗裝置的控制部分采用兩個標準工業機柜。
四、技術參數
工作電源：AC220V±10% 50Hz
工作環境：環境溫度-20℃～+45℃ 相對濕度＜85%
外形尺寸：1668mm×805mm×1484mm，控制柜尺寸為：700mm×700mm×1800mm
安全保護：具有漏電自動保護裝置
五、實驗項目
系統設備認識實驗
系統布線、設備接線
鏡頭調試實驗
快球調試實驗
控制中心調試實驗
硬盤錄像操作
系統故障與處理實驗
網絡攝像機的使用實驗
數字化圖像監控系統實驗
六、基本配置
控制屏及控制柜（鐵質雙層亞光密紋噴塑結構）
    交流電源：單相220V 50Hz，帶有過流保護裝置。
實驗桌
    實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，分別用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
監視控制柜
    監視控制柜為A3鋼雙層亞光密文噴塑結構，主要包含基本框架、內部支撐系統、通風排風系統。內部支撐系統為網孔板形式，可上下任意調節，方便固定各種設備；頂部配置2個風扇，便于整個機柜的空氣流通；外線由機柜側面引入；正面為單扇封閉式門，門上嵌入玻璃窗，結構美觀大方；監視控制柜還設有四個萬向輪機構，便于移動和固定。
高速球云臺攝像機
    無變形6英寸球罩，透光度高，攝取圖像清晰；高強度合金鋁壓鑄外殼，個性化設計，內置風扇、加熱恒溫系統；球機采用機芯、護罩分體設計，配置快裝底板，方便于戶外安裝；水平清晰度：彩色480線；自動光圈、自動對焦、靈敏度高；菜單選擇，有自學習功能；水平速度0.5～300度/秒，360度水平連續旋轉，可設兩預置點之間線掃；垂直速度0.5～150度/秒，垂直180度自動翻轉，消除監視盲區；80個預置位任意存儲，定位準確；采用RS485通訊，便于系統聯接，內置多協議解碼器，兼容性強，運行顯示通訊狀態；設置隱私遮擋功能，帶報警輸入/輸出接口，聯動預置點；4條可編程巡視軌跡，軌跡速度可達300度/秒；電源：AC220V 50/60Hz。
一體化攝像機
    220×電動變焦彩色攝像機，具有內置22倍光學變焦(Zoom Lens)及10倍電子變焦鏡頭(Digital Lens)功能；它采用直流12V±10%供電，功率5.0W；且用PAL（Phase Alternating Line，逐行倒相制式）標準彩色系統，成像裝置：1/4英寸IT Super HAD CCD；有效像素：768（H）×494（V）；掃描方法：525行，2：1隔行掃描；行頻：水平15，734Hz（內部），垂直59.94Hz（內部）；同步方法：僅INT（內部）；分辨率：480線以上的水平分辨率；*低照度0.02Lux；白平衡：ATW/AWC/手動（3200k，5600k，R/B增益控制）；鏡頭焦距：3.6～79.2mm；鏡頭光圈：F1.6（寬），F3.8（長）；電子快門：關，1/100，1/250，1/1k，1/2k，1/4k，1/10ks。
網絡攝像機
   適用于家庭、辦公室和公用場所等，安裝方便，即插即看。內置CPU和影像編碼器，只需連接電源和局域網連接線就可進行監視；    兼容性強，支持多種網絡協議：TCP/IP、SMTP、HTTP、PPPOE 及其它因特網相關協議，   操作簡單，通過局域網或因特網管理和瀏覽；并有兩種語言（中英文）操作界面進行監控操作； MPEG-4圖像壓縮，圖像清晰度高，傳輸速度快；集成RS232/RS485通訊口便于擴充周邊設備；可靠性能高，低功耗工作；    用戶密碼設定，*多用戶人數為5個，具有   IP過濾及MAC地址過濾功能。
矩陣主機
    矩陣主機有8路視頻信號輸入，5路視頻信號輸出，具有完整的前面板控制鍵盤，包含按鍵、云臺操縱桿、液晶顯示屏；將攝像機的信號可切換到任意監視器；監視器的切換隊列，將一組攝像機輸入編程到一個監視器上循環顯示；報警編程；解碼器的控制，能夠驅動攝像機的云臺鏡頭和備用功能。
數字硬盤錄像機
    采用嵌入式微處理器，嵌入式Linux操作系統，圖形化菜單操作界面；4路復合視頻（PAL/NTSC，）BNC（1.0VP-P，7.5Ω）視頻輸入，1路PAL/NTSC（National Television System Committee 全國電視系統委員會），BNC（1.0VP-P，7.5Ω）復合視頻信號1路VGA顯示器接口輸出視頻輸出；支持1，4路視頻顯示；支持PAL（625線，50場/秒），NTSC（525線，60場/秒）視頻標準；同時多路錄像、同時錄像回放、同時網絡操作。
監視器
    4路復合視頻1VP-P輸入，1路復合視頻輸出；4路(RCA)音頻輸入，1路(RCA)音頻輸出；電源：90～260V AC 50/60Hz，工作溫度：0℃～45℃，工作濕度10%～90%。
