一、設備功能說明

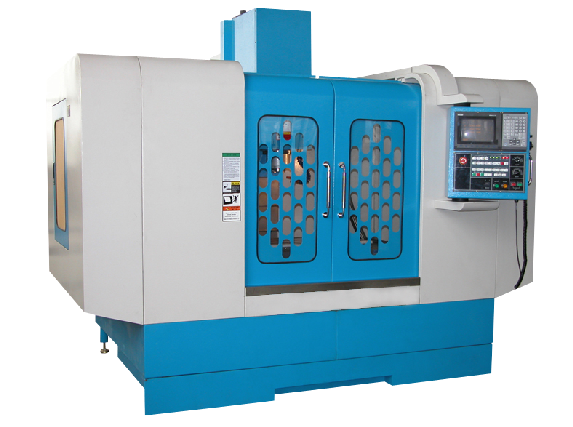

數控銑床采用真實的數控銑床結構， X、Y、Z軸由伺服電機控制，主軸由變頻器控制，X、Y、Z軸拖板采用滾珠絲桿進行傳動，Z軸需要配置帶抱閘的電機，可以進行各種盤類、板類、殼體、凸輪、模具等復雜零件的加工，可完成鉆、銑、鏜、擴、鉸等多種工序加工。

機床的導軌采用硬軌、絲桿采用滾珠絲桿，傳動采用聯軸器直連的方式。整體結構采用樹脂砂鑄件，外形美觀實用。

二、技術參數

1、工作臺面積 長(mm)×寬：700×250

2、T型槽 數量-寬–間距 ： 3-12-75

3、 X/Y/Z軸行程 ：390/260/340

4、主軸最高轉速(Rpm):4000

5、主軸功率：3KW

6、主電機功率（kW）: 2.2

7、快速移動速度 (m/min）: 10/10/8

8、定位精度 :0.02

9、機床重量 : 2000

10、使用氣壓Mpa: 0.6

11、機床外形尺寸:長(mm)×寬×高 2100×1800×2160
