一、設備概述

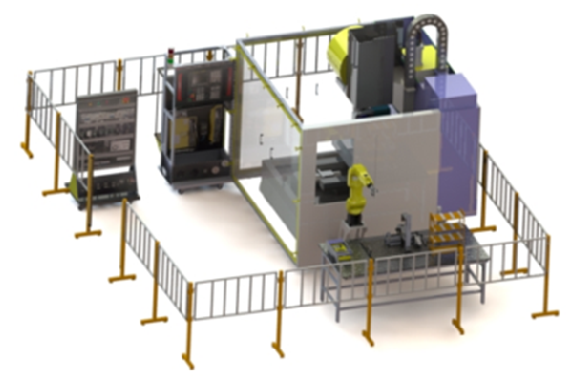

LGY-SK106型3li-B5數控五軸加工中心機床裝調維修實訓設備適合于技師學院、職業院校數控機床裝調維修工種的學生實習、技能大賽、職業技能鑒定、社會化培訓的教學與實訓，是根據技師學院、職業院校數控機床裝調維修工種的教學特點、技能鑒定要求，結合企業的實際需求以及崗位技能工藝規范要求而開發的具有生產型功能與學習型功能的實訓設備，該設備采用模塊化結構，能夠完成數控五軸加工中心的電氣裝配與測試、數控加工中心功能調試與故障排除、數控五軸加工中心幾何精度檢測、數控五軸加工中心的維護保養等實訓項目，滿足企業對這類型高端復合型人才的迫切需求。

二、技術參數

（1）電氣控制單元參數

1）電源：三相五線 AC 380V±10%  50Hz；

2）數控控制臺尺寸：長×寬×高＝800×600×1800；

3）漏電保護：漏電動作電流≤30mA；

4）缺相自動保護、過載保護

（2）電氣安裝實訓單元參數

1）電源：三相五線 AC 380V±10%  50Hz；

2）數控控制臺尺寸：長×寬×高＝800×600×1600；

（3）LG-555D5數控機床機械單元：

1）工作臺規格（長×寬）700×420mm

2）工作臺最大載重：400 kg

3）X坐標行程：550 mm

4） Y坐標行程：400 mm

5)Z坐標行程：450 mm

6)主軸軸線到立柱導軌面距離：約453 mm

7)主軸端面至工作臺面距離：約360-810mm

8)X、Y、Z進給速度：0-24000mm/min

9)X、Y、Z快速移動速度：0-48000mm/min

10)主軸最高轉速: 12000 r/min

11)主軸錐孔:BT40

12)主軸功率:5.5kW

13)刀柄:BT40

14)刀庫形式:機械手

15) 刀庫容量:16把

16)工作臺T型槽（槽數×槽寬×槽距）:3×14×110 mm

17)X、Y、Z坐標定位精度 （國標）: 0.008 mm

18)X、Y、Z坐標重復定位精度（國標）：0.006 mm

(4)臺灣旭日CNCT-100數控機床五軸單元：

1)盤面直徑：φ120mm

2)貫穿孔徑：φ30H7

3)傾斜角度：±110°

4)最大工件負載：0°35KG；90°20KG

5)齒輪比：旋轉軸1:72；傾斜軸1:120

6)最小分割精度：旋轉軸/傾斜軸0.001°/0.001°

7)每分最大轉速：旋轉軸27.8r/p/m；傾斜軸16.7 r/p/m

8)分割精度：旋轉軸30″；傾斜軸60″

9)重現精度：旋轉軸/傾斜軸4″/4″

(5)FANUC LR Mate 200iD工業機器人單元：

1)控制軸數：6

2) 區域：717mm

3)J1軸動作范圍：340°

4)J2軸動作范圍：245°

5)J3軸動作范圍：420°

6)J4軸動作范圍：380°

7) J5軸動作范圍：250°

8) J6軸動作范圍：720°

9) 機械手腕搬運重量：7KG

10) 位置反復精度：±0.02mm

11)機器人包含全套工裝氣動夾具、立體貨架、中央控制器（筆記本14寸/I7-7500U/8G/1TB/128G SSD/R5/2G獨顯）等。

(6)配備工業級別的安全防護裝置
