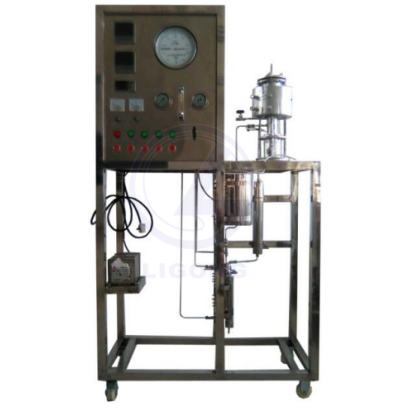

一、LG-HNWD型 內循環式無梯度反應器功能
1、適用于加氫、脫氫、裂化、合成等反應過程
2、乙醇脫水制乙烯反應動力學測定等。 二、公用設施
1、水：裝置需冷卻水，自帶和自來水管相連的接口。
2、電：電壓AC220V，功率3.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3、實驗物料：乙醇
三、技術參數
1、反應溫度：室溫-550℃；
2、預熱溫度：室溫-300℃；
3、反應器攪拌速度：0-1500 r/min（無級變速）；
4、反應器內催化劑裝填量：1-10 mL；
5、反應壓力：常壓；
6、反應器加熱爐功率：1.5~2 kW；
7、預熱器加熱爐功率：500~800 W；
8、1路液體進料，無脈動液體平流計量泵，流量范圍：0.01-9.99 mL/min；
9、2路進氣，1路質量流量計控制計量，5~500SCCM，流量自控；1路玻璃轉子流量計計量，50~500mL/min用于吹掃；
10、溫度顯示儀、控制儀，人工智能AI系列數字顯示，計算機采集與控制軟件（包括主流配置商用計算機1臺，四核/2G內存/500G硬盤/DVD光驅/21″純平液晶），溫度、流量數據定時自動采集，生成相應曲線，并可保存和隨時調取歷史記錄數據；也可通過二次儀表控制（計算機故障時，現場面板控制），超溫設定超溫聲光報警等；
11、儀表控制配電柜，1套；靜電噴涂，含有控制系統的控制器、電源模塊、保險開關及信號接線端子、斷路器、接觸器、固態繼電器、系統電源啟動按鈕、動力電接線端子等器件；
12、管路、閥門、反應器、預熱器、催化劑筐等材質均為：SUS321；
13、連續反應耐溫六通閥在線取樣分析，含氣相色譜儀；
四、裝置配置

序號	名 稱	技術要求/規格型號	數量
1	穩壓減壓閥	WY-4611，Ф3mm，1進2出，材質：304SS	1個
2	耐溫六通閥	Ф3mm，前后卡套螺帽密封，使用溫度：RT~140℃，材質：304SS，含安裝支架	1個
3	壓力表	0~0.6MPa，Ф60mm，軸向，U形抱卡	1只
		0~0.25MPa，Ф100mm，軸向，U形抱卡	1只
4	氣體質量流量計	控制儀：D07-7C，10~500SCCM，含控制儀及顯示儀	1只
		顯示儀：D08-8C	1個
5	三通球閥	Ф3mm，前后卡套螺帽密封，材質：304SS	1個
6	單向閥	Ф3mm，前后卡套螺帽密封，材質：316SS	1個
7	過濾器		1個
8	耐溫過濾器		1個
9	時間控制器	HB-II，48×48	1個
10	氣體濕式流量計	LML-1，2L	1只
11	玻璃轉子流量計	701HB，50-500mL/min，氣體	2只
12	無脈動平流計量泵	0.01~9.99mL/min，RSD＜0.075%	1臺
13	溫度控制儀	AI-708P+G（模塊）+S（模塊）	1只
		AI-518+G+S（模塊）	3只
14	溫度顯示儀	AI-702M+S（模塊）	1只
15	溫度傳感器	熱電偶，K型，Ф1mm或Ф1.5mm，兩線插接	6個
20	品牌計算機	主流配置，四核/2G內存/500G硬盤/DVD光驅/21″純平液晶	1套
21	干燥器	Ф25~32mm，長250-300mm，六方單絲焊頭，平面密封連接，材質：SUS321	1個
22	緩沖器	50~100mL，六方單絲焊頭，平面或卡套密封連接，材質：SUS321	1個
23	氣體取樣器	面板式，防滑旋口密封，手動，材質：SUS321	1個
24	冷阱瓶	10-20mL，置液氮，翻邊法蘭鋁套密封	1個
25	預熱爐	圓柱閉合加熱爐，加熱功率500W	1個
26	預熱器	Ф12mm×250mm，六方單絲焊頭，平面或卡套密封連接（×4），材質：SUS321；與預熱汽化器匹配	1個
27	反應爐	圓柱閉合加熱爐，獨立控溫，1~1.5kW（設計溫度：500℃）；與無梯度反應器匹配	1個
28	無梯度反應器	催化劑裝填量：1~5mL，提籃式，材質：SUS321	1個
29	攪拌裝置	磁鋼密封，無級變速，0~3000r/min	1臺
30	儀表控制配電柜	靜電噴涂，含有控制系統的控制器、電源模塊、保險開關及信號接線端子、斷路器、接觸器、固態繼電器、系統電源啟動按鈕、動力電接線端子等器件	1臺
31	恒溫閥箱	靜電噴涂，含電熱板、保溫及加熱等，自動控溫	1個
32	軟件采集控制系統	溫度、流量數據定時自動采集，生成相應曲線，并可保存和隨時調取歷史記錄數據；也可通過二次儀表控制（計算機故障時，現場面板控制），超溫設定超溫聲光報警等	1套
33	管線及儀表接頭	根據實際位置及流程	1個

五、測控組成

測控組成	變量	檢測機構	顯示機構	執行機構
	電機轉速	霍爾開關	轉數顯示儀	調速器
	氣體流量	質量流量計	數字流量顯示儀，精度：0.5%FS	手動調節
	乙醇加入量	蠕動泵	數字流量顯示儀，精度：0.5%FS	轉速調節
	預熱器加熱溫度	K型熱電偶	數字溫度控制儀，精度：0.5%FS	固態調壓模塊
	反應器加熱溫度	K型熱電偶	數字溫度控制儀，精度：0.5%FS	固態調壓模塊
	反應溫度	K型熱電偶	數字溫度儀表，精度：0.5%FS	無
軟件組成	模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
