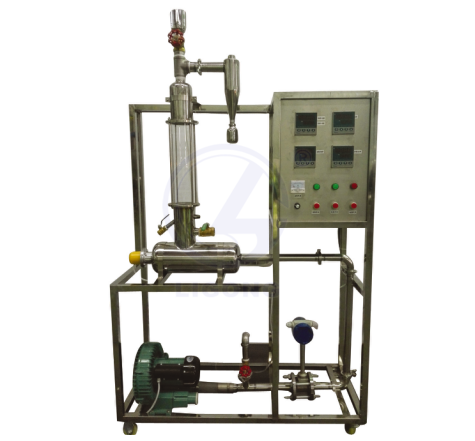

一、LG-GZLHC02型 流化床干燥操作實驗裝置特點
1、美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
3、布局合理，干燥箱、管道采用不銹鋼制作，干燥室入口裝有氣流均布板。
4、用床層壓差來指示濕物料的失水量，避免了在干燥過程中需不斷取樣分析所帶來的麻煩。
5、干燥塔為不銹鋼和優質耐高溫玻璃裝配合成，可直接觀察實驗現象，空氣的流量由調節閥和旁路放空閥聯合調節。
6、固體物料采用間歇操作方式，由干燥器頂部加入，試驗完畢在流化狀態下由下部卸料口流出。 二、裝置功能
1、本實驗屬操作型實驗，了解和掌握濕物料連續流化干燥的方法及干燥操作中物料、熱量衡算和體積對流傳熱系數(αv)的估算方法；
2、證明流化干燥的明顯優點之一是氣-固間對流傳熱效果好(αv大)；
3、能定性地觀察旋風分離器內，徑向上的靜壓強分布和分離器底部出灰口等處出現負壓的情況；引導學生認識出灰口和集塵室密封良好的必要性；
4、了解和掌握恒定干燥條件下物料的熱量衡算、物料衡算的意義和計算方法；
5、測定流化床干燥器的熱效率η和熱損失。
三、設計參數
1、操作壓力：常壓操作、操作溫度：50~80℃
2、空氣流量： 0~90m3/h。
3、濕物料量：500~1000g。
4、物料干基含水量X：0.05—1.7
5、對流傳熱系數αV：2000-4000 W/m2·℃
6、熱量損失Q損：50%
7、熱效率η：10%
四、公用設備
1、水：無
2、電：電壓AC380V，功率2KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、氣：空氣來自風機，經加熱器加熱進入流化干燥器（自帶氣源），
4、實驗物料：變色硅膠，外配設備：干燥物料水含量分析儀。
五、主要設備
1、玻璃流化床干燥器 高：800mm，直徑：100mm
2、固體物料加料器、玻璃旋風分離器
3、玻璃U型管壓差計
4、加熱器：不銹鋼，加熱功率1.5KW，空氣預熱器
5、孔板流量計，
6、AI501宇電溫度數字顯示儀兩塊
7、AI501宇電電壓數字顯示儀，
8、AI501宇電壓差數字顯示儀，
9、AI708宇電溫度數字顯示儀，
10、Pt100熱電阻溫度計3支，
11、LXWY壓差傳感器0～10.00Kpa，
12、濕球溫度計
13、鼓風機：XGB--12型旋渦氣泵,功率 550W，*大流量50m3／h
14、正泰電器：接觸器、開關、漏電保護空氣開關
15、不銹鋼管路、管件及閥門
16、不銹鋼儀表柜：測控、電器設備在實驗架上
17、不銹鋼材質框架1.9×0.55×1.60米（帶腳輪及禁錮腳）
六、測控組成

測控組成	變量	檢測機構	顯示機構	執行機構
	流量計	孔板流量計	壓差顯示儀	手動閥控
	干燥器壓降	U型管壓差計	U型管壓差計	無
	固體加料速率	調速裝置	轉速顯示儀	手動調節
	溫度	J型熱電偶	溫度控制顯示儀	手動調節
軟件組成	數據處理	數據處理軟件一套
