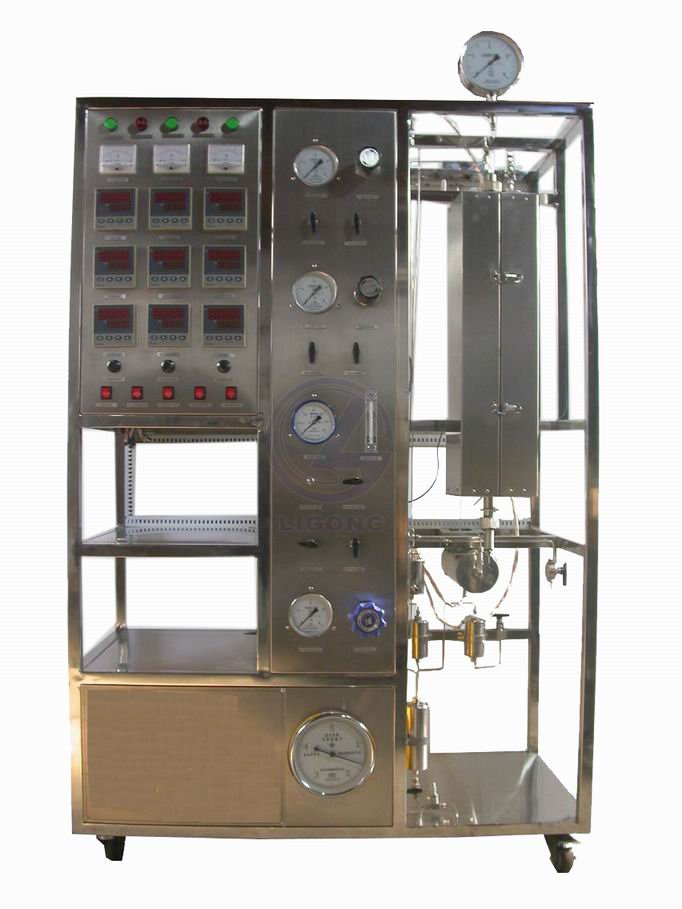

一、LG-GSF型 ?固定床管式反應器實驗裝置技術參數：

（1）反應器：采用不銹鋼材質精制，φ20×600mm；三段加熱：1KW/段；*高使用溫度：600℃左右； 耐壓：0.6Mpa。。
（2）預熱器：采用不銹鋼材質精制，φ10×250mm；加熱功率0.5KW。
（3）冷凝器：采用不銹鋼材質精制，φ40×400mm。
（4）氣液分離器：采用不銹鋼材質精制，φ50×150mm。
（5）催化劑裝填量：10-100ml。
（6）計量泵：為微型隔膜計量泵；功率30W；*大流量9L/h；沖程頻率120/minute；吸程2m。
     工作流量=（計量泵*大流量/沖程頻率）×當前工作頻率。
（7）濕式氣體流量計：型號：LML-2，額定流量：0.5m3/h,計量容積：5L/轉，精度：±1%。
（8）溫控儀表：智能溫控儀表、固態調壓器、固態繼電器控制，控溫精度+5℃。
（9）壓力儀表: Y-100型壓力表，0～0.6Mpa。
（10）各項操作及壓力、流量的顯示、調節、控制全在控制屏面板上進行。
（11）控制屏面板及實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
（12）外形尺寸：2000×600×1800mm。
二、功能：
1、了解固定床管式催化反應實驗裝置的組成及工藝。
2、進行氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。
3、進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究。
三、主要配置：

  管式反應器、預熱器、冷凝器、氣液分離器、計量泵、轉子流量計、濕式氣體流量計、溫度儀表、壓力儀表、電流表、實驗臺架及控制屏等。
