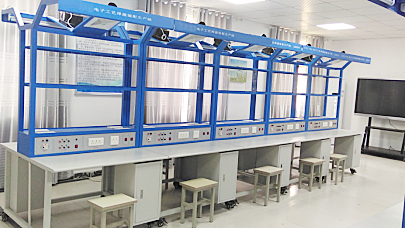

LG-DZDL03型電子電路安裝與調試實訓平臺
一、概述
電子電路安裝與調試實訓平臺是高度仿真工廠的電子裝配生產線，滿足學員電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求?？膳囵B學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。
電子電路安裝與調試實訓平臺是高度仿真工廠的電子裝配生產線，滿足學員電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求?？膳囵B學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。
二、技術性能
1、輸入電源：三相四線380V±10％50Hz
2、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
3、裝置容量：<200VA
4、外形尺寸：單個實訓臺尺寸為1.1m×1.3m×2m。
三、平臺組成
主要由一體化主控系統、實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構，正反兩面均有以下相同的資源。
（一）一體化主控系統
該系統是根據實訓室教學管理的要求而設計開發的簡易型示教電源控制系統。系統采用半圓形設計。配有無線電源控制、老師豪華椅子。
1、技術參數:
（1）工作電源：三相五線 380V±5％ 50Hz
（2）安全保護：漏電保護（動作電流≤50mA），過流保護
（3）規格尺寸：2400×800×780mm
（4）額定功率：<11KW（12臺為例）
（5）環境溫度：－10℃ ～40 ℃
（6）相對濕度：<85%
（7）設備重量：100Kg
2、產品結構:
（1）桌身部分：鋼質噴塑?？煞胖酶鞣N多媒體器材：視頻展示臺、功放、DVD、計算機、中央控制系統等,并設置各種穿線孔位，設計科學，使用方便。
（2）桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計，桌面具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。
（3）實訓屏部分：采用優質鋼板斜面設計精加工，面板采用優質鋁板，彩色蝕刻工藝，顏色協調、設計合理。各分組電源、主控器材、控制電源等布局科學操作方便。
3、基本配置：
（1）智慧教室綜合測控系統
A、示波器功能
1) 2路波形測量功能。
2) 測頻范圍：200MSa/s高速實時采樣，50MHz帶寬。
B、2路邏輯分析儀功能。
C、1路任意波形信號發生器輸出：
200MSa/s高速實時采樣，10MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。
D、萬用表功能
1）、萬用表的電阻測量功能。
2）、萬用表的直流電壓測量功能。
3）、萬用表的交流電壓測量功能。
4）、萬用表的交流電流測量功能。
E、人機界面功能
1）、人機界面顯示所測量的波形，并顯示相應的量測值。
2）、可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中。
3）、學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下。
F、附加功能
1）、環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5。
2）、電氣參數測量：可測量控制臺電壓電流，并計算出功率。
3）、過流、過壓、欠壓（閥值可設置）報警跳閘保護。
4）、安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃氣體、溫濕度及CO2濃度異常（火警）報警）。
5）、節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果。
6）、2路PWM脈沖信號發生器：可設置頻率、占空比。
（2）電源控制系統
（3）電子實訓創新教學與管理模塊-元器件檢測模塊
1）、印刷線路板為單層印刷電路板，印刷線路板厚度為2mm，每塊印刷線路板四個角上有4mm鏍絲固定孔。
2）、印刷線路板的正面印刷：正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬3mm，器件裝在反面, 正面用鍍金接線孔引出。
3）、線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。
4）、元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
（二）實訓平臺
1、平臺組成及參數
實訓臺主要由實訓桌、實訓面板、鋼木框架、頂部框架等組成。
（1）正反兩面備配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
（2）正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功率。
（3）鋼木框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或實訓掛箱（調試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
（4）頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。
（5）采用手推插件線專用鋁滑軌，導軌間距0-350mm可調，雙邊布置。
（6）工藝卡：在燈架中間設一路工藝指導卡架，采用H型鋁導軌制作，每工位布置一塊300×400×1.5mm透明有機玻璃板。
2、電子實訓創新教學與管理模塊-元器件檢測模塊
（1）印刷線路板為單層印刷電路板，印刷線路板厚度為2mm，每塊印刷線路板四個角上有4mm鏍絲固定孔。
（2）印刷線路板的正面印刷：正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬3mm，器件裝在反面, 正面用鍍金接線孔引出。
（3）線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。
（4）元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
注：（5）RFID讀卡器為整個實驗室配置1套。
3、實訓線路板(2套／臺)
常規配備六管超外差式調頻收音機、LED數字電子鐘、多路搶答器等實訓線路板。
4、實訓工具套件
配備常用的數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、真空吸筆、恒溫電烙鐵、烙鐵架、焊錫絲、吸錫器等工具。
1、輸入電源：三相四線380V±10％50Hz
2、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
3、裝置容量：<200VA
4、外形尺寸：單個實訓臺尺寸為1.1m×1.3m×2m。
三、平臺組成
主要由一體化主控系統、實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構，正反兩面均有以下相同的資源。
（一）一體化主控系統
該系統是根據實訓室教學管理的要求而設計開發的簡易型示教電源控制系統。系統采用半圓形設計。配有無線電源控制、老師豪華椅子。
1、技術參數:
（1）工作電源：三相五線 380V±5％ 50Hz
（2）安全保護：漏電保護（動作電流≤50mA），過流保護
（3）規格尺寸：2400×800×780mm
（4）額定功率：<11KW（12臺為例）
（5）環境溫度：－10℃ ～40 ℃
（6）相對濕度：<85%
（7）設備重量：100Kg
2、產品結構:
（1）桌身部分：鋼質噴塑?？煞胖酶鞣N多媒體器材：視頻展示臺、功放、DVD、計算機、中央控制系統等,并設置各種穿線孔位，設計科學，使用方便。
（2）桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計，桌面具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。
（3）實訓屏部分：采用優質鋼板斜面設計精加工，面板采用優質鋁板，彩色蝕刻工藝，顏色協調、設計合理。各分組電源、主控器材、控制電源等布局科學操作方便。
3、基本配置：
（1）智慧教室綜合測控系統
A、示波器功能
1) 2路波形測量功能。
2) 測頻范圍：200MSa/s高速實時采樣，50MHz帶寬。
B、2路邏輯分析儀功能。
C、1路任意波形信號發生器輸出：
200MSa/s高速實時采樣，10MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。
D、萬用表功能
1）、萬用表的電阻測量功能。
2）、萬用表的直流電壓測量功能。
3）、萬用表的交流電壓測量功能。
4）、萬用表的交流電流測量功能。
E、人機界面功能
1）、人機界面顯示所測量的波形，并顯示相應的量測值。
2）、可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中。
3）、學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下。
F、附加功能
1）、環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5。
2）、電氣參數測量：可測量控制臺電壓電流，并計算出功率。
3）、過流、過壓、欠壓（閥值可設置）報警跳閘保護。
4）、安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃氣體、溫濕度及CO2濃度異常（火警）報警）。
5）、節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果。
6）、2路PWM脈沖信號發生器：可設置頻率、占空比。
（2）電源控制系統
（3）電子實訓創新教學與管理模塊-元器件檢測模塊
1）、印刷線路板為單層印刷電路板，印刷線路板厚度為2mm，每塊印刷線路板四個角上有4mm鏍絲固定孔。
2）、印刷線路板的正面印刷：正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬3mm，器件裝在反面, 正面用鍍金接線孔引出。
3）、線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。
4）、元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
（二）實訓平臺
1、平臺組成及參數
實訓臺主要由實訓桌、實訓面板、鋼木框架、頂部框架等組成。
（1）正反兩面備配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
（2）正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功率。
（3）鋼木框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或實訓掛箱（調試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
（4）頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。
（5）采用手推插件線專用鋁滑軌，導軌間距0-350mm可調，雙邊布置。
（6）工藝卡：在燈架中間設一路工藝指導卡架，采用H型鋁導軌制作，每工位布置一塊300×400×1.5mm透明有機玻璃板。
2、電子實訓創新教學與管理模塊-元器件檢測模塊
（1）印刷線路板為單層印刷電路板，印刷線路板厚度為2mm，每塊印刷線路板四個角上有4mm鏍絲固定孔。
（2）印刷線路板的正面印刷：正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬3mm，器件裝在反面, 正面用鍍金接線孔引出。
（3）線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。
（4）元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
注：（5）RFID讀卡器為整個實驗室配置1套。
3、實訓線路板(2套／臺)
常規配備六管超外差式調頻收音機、LED數字電子鐘、多路搶答器等實訓線路板。
4、實訓工具套件
配備常用的數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、真空吸筆、恒溫電烙鐵、烙鐵架、焊錫絲、吸錫器等工具。
