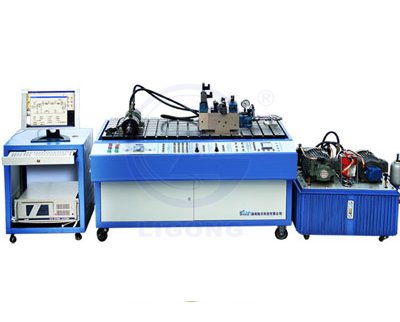

LG-CTY04型 電液比例與電液伺服性能檢測綜合實驗臺
一、特點
1.采用移動式液壓泵站，雙泵供油，蓄能器穩壓，壓差反饋恒壓加載，高壓濾油器過濾，風冷卻器和電加熱控溫。
2.選用高性價比計算機，標準DAQ數據采集卡，高性能傳感器，高效的專業測控軟件組成“虛擬儀器”測控系統。
3.突出“軟件就是儀器”的新概念，設計功能更豐富，具有更直觀友好軟面板的信號發生器和紋號分析儀等“虛擬儀器”代替昂貴的傳統儀器。
4.具有強大的數據采集與處理功能，可實時采集壓力、流量、位移、溫度等信號，并可方便的實現數據存儲、壓縮及顯示。
5.硬件，軟件均采取防干擾措施，保證系統運行安全可靠。
6.采用模塊化、標準化等開放式結構與技術，保證系統的可擴展性和可移植性。
7.操作臺面采用鑄鐵面板經精加工而成，平面安裝，保證實驗的穩定性及數據的精確性。
二、實驗內容
1.電液伺服閥的基本特性實驗；
1）空載流量特性2）負載流量特性
3）壓力增益特性4）內部泄露特性
5）頻率特性
2.電液比例閥基本特性實驗；
1）穩態控制特性
2）穩態負載特性
3）階躍響應特性
4）頻率響應特性
3.電液比例流量閥實驗；
1）穩態控制特性實驗
2）穩態負載特性實驗
3）輸入電流階躍響應特性實驗
三、技術參數
定量葉片泵，型號YB1-10
額定壓力6.3Mpa
排量10ml/r
轉速1450r/min
驅動功率2.2KW
定量葉片泵，型號YB1-6
排量6ml/r
轉速1450r/min
額定壓力6.3Mpa
驅動功率1.5KW
四、主要配置
|
液壓元件配置 |
||||
|
序號 |
名稱 |
型號 |
參數 |
數量 |
|
1 |
定量葉片泵 |
YB1-10 |
P額=6.3MPa,q=10mL/r,n=1450r/min, N=2.2KW |
1 |
|
2 |
定量葉片泵 |
YB1-6 |
P額=6.3MPa,q=6mL/r,n=1450r/min, N=1.5KW |
1 |
|
3 |
液壓缸 |
單桿雙作用缸 |
D=40，d=28,L=150 |
1 |
|
4 |
液壓缸 |
雙桿雙作用缸 |
D=40，d=28,L=150 |
1 |
|
5 |
溢流閥 |
Y-25B |
P額=6.3MPa,Q額=25L/min |
2 |
|
6 |
節流閥 |
L-25B |
P額=6.3MPa,Q額=25L/min |
1 |
|
7 |
電磁閥 |
22E2-25B |
P額=6.3MPa,Q額=25L/min |
2 |
|
8 |
電磁閥 |
34E2-25B |
P額=6.3MPa,Q額=25L/min |
1 |
|
9 |
電液伺服閥配伺服放大器 |
QDY8-E20-200 |
P額=16MPa,Q額=20L/min， I額=200mA,電反饋式電液流量伺服閥 |
1 |
|
10 |
伺服油缸 |
定做（選） |
D=50mm，d=28mm,L=60mm |
1 |
|
11 |
蓄能器 |
NXQ1-1/10 |
容量1L，壓力10MPa |
1 |
|
12 |
高壓濾油器 |
QVI-H40X5 |
壓力32MPa,流量40L/min， 過濾精度5υ |
1 |
|
13 |
回油過濾器 |
RFB-63X10 |
壓力1.6MPa,流量63L/min， 過濾精度10υ |
1 |
|
14 |
風冷卻器 |
|
壓力1-4MPa,流量20L/min，功率65W |
1 |
|
15 |
高壓球閥 |
YJZQ-J15 |
壓力32MPa，通徑15mm |
1 |
|
16 |
單向閥 |
I-25 |
壓力6.3MPa,流量25L/min |
1 |
|
17 |
電液比例方向閥配比例放大器 |
4WRE6E8-10B/24Z4/M |
*大流量65L/Min,重復精度＜=1%， 電磁鐵*大電流1.5A。 |
1 |
|
18 |
電液比例溢流閥配比例放大器 |
DBETR-10B/80M |
*高設定壓力8MPa,*大流量3L/Min |
1 |
|
19 |
電液比例調速閥配比例放大器 |
2FRE6-20B/10QM |
*大流量10L/Min,*小壓差0.6~1MPa，壓降0.1~0.6MPa |
1 |
|
20 |
中泰數據采集卡 |
PCI8335A |
輸入通道數：單端32路，雙端16路，*大采樣頻率250KHz,輸出通道數：單端4路 |
1 |
