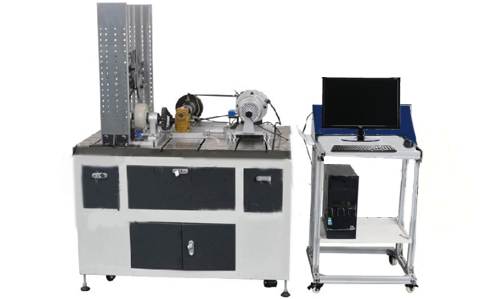

LGJ-JC01型 機械系統集成及參數可視化分析綜合實驗臺是專門為機械系統認識、創新設計、拼裝、檢測分析提供的開放式的實踐平臺,是面向二十一世紀機械設計類本科首開經典實驗之一,用于《機械設計》課程、課程設計及畢業設計,由于該試驗臺不僅具有機械傳動設計部分,還有執行機構設計部分,因此該實驗臺具備了完善的機械系統集成和參數可視化分析的具體概念。

一、主要特點

1、本實驗臺采用模塊化結構,配備了*齊全的傳動零部件庫;

2、本實驗臺工作平臺采用鑄鐵件,厚50mm,經過刨、銑、磨、精鏟,平整美觀;

3、測試系統采用工業上高端高精度的數據采集卡,并與計算機直接連接,可實現程控起停、調速、程控加載及電機的反饋控制;

二、實驗內容

1、認識組成機械系統常用的零部件及安裝方式;

2、根據負載的形式設計不同傳動比、不同傳動路徑的傳動系統方案,并對系統進行評價;

3、組合拼裝40種以上的機械傳動系統方案;

4、檢測實際機械系統的傳動效率

5、執行機構方案設計及拼裝

三、技術參數

1.交流變頻電機功率: 0.75KW;同步轉速1500r/min

2.磁粉制動器加載范圍: 0-25N•m;

3.變頻控制器:功率0.75KW

4.調速范圍: 0-800rpm,系統*高轉速0-600rpm;

5.角位移傳感器:電壓/脈沖數5V/360P 2個;5V/1000P 1個;

6.壓力傳感器: 5kg 1個;25kg 1個;精度0.05;

7.數據采集卡:研華模擬量8路差分輸入、兩路輸出,數字量16入16出;

8.微機測試系統:測試系統包括有計算機、顯示器、測試分析軟件(數據處理、實時曲線繪制、報表曲線自動打印、保存功能等) ;

9.安裝*大中心高: 130mm;

10.外形尺寸: 1200mm*7800mm*1600mm;

11.重量: 480kg
