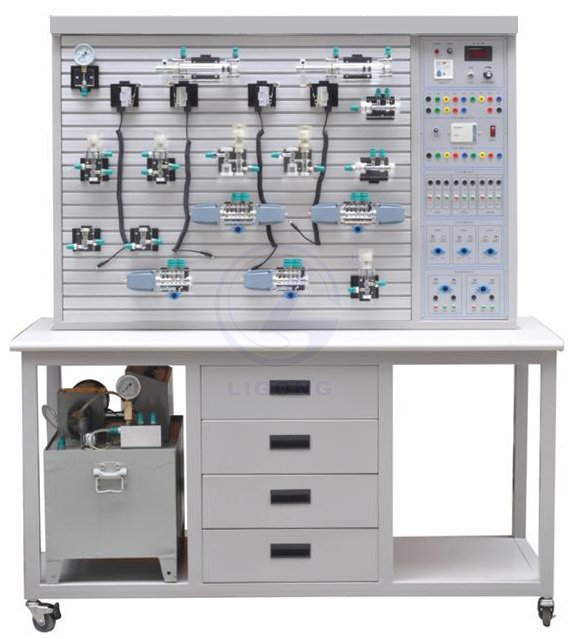

LG-YY18B型 透明液壓傳動與PLC實訓裝置(T型鋁槽單面)
一、主要特點
1、主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
二、主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 （繼電器輸出方式）
4、液壓實驗泵站電機功率：400W 調速范圍0－1500r/min外型尺寸： 550mm×350mm×450mm
5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵*高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC220V 吸力3Mpa
8、實訓裝置外型尺寸：1500mm×650mm×1800mm
三、液壓基本實訓的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。

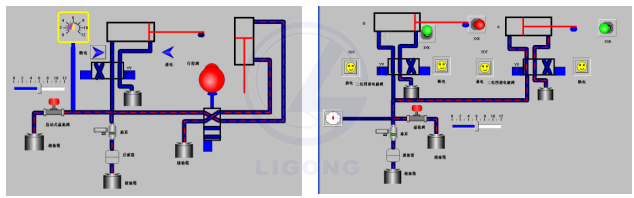

四、通過組態仿真畫面演示及控制的液壓回路實訓項目：
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
四、通過組態仿真畫面演示及控制的液壓回路實訓項目：
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
用行程閥的順序動作回路 用電器行程開關的順序動作回路

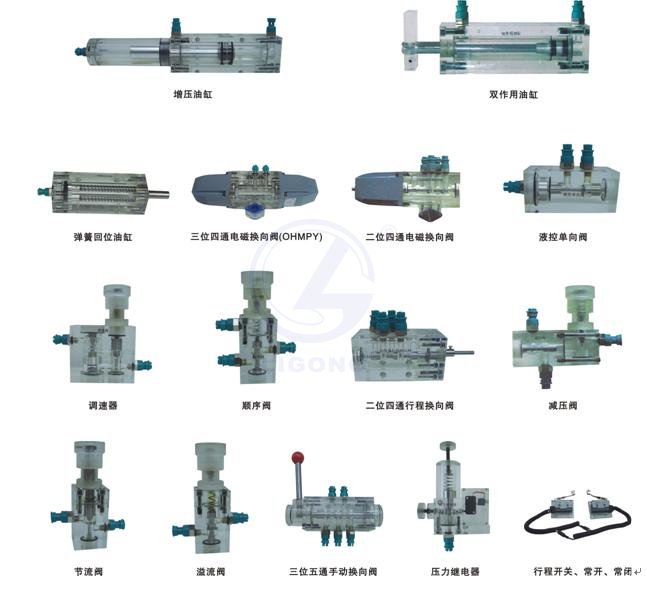

五、液壓元件
六、配置清單
|
序號
|
分 類
|
元 件 名 稱
|
數 量
|
|
1
|
實訓臺
|
實訓臺
|
1
|
|
2
|
實訓支架
|
實訓柜
|
1
|
|
桌面
|
1張
|
||
|
3
|
泵站
（裝在實訓臺內）
|
拖動直流電機
|
1
|
|
專用直流電源及調速控制電路
|
1
|
||
|
高精度數字轉速表
|
1
|
||
|
齒輪油泵
|
1
|
||
|
油箱
|
1
|
||
|
4
|
組合透明元件
|
雙作用油缸（帶行程撞塊）
|
2
|
|
彈簧回位油缸
|
1
|
||
|
增壓油缸
|
1
|
||
|
輔助油箱
|
1
|
||
|
單向閥
|
2
|
||
|
液控單向閥
|
2
|
||
|
溢流閥（直動式）
|
2
|
||
|
節流閥（直動式）
|
1
|
||
|
調速閥
|
2
|
||
|
順序閥
|
2
|
||
|
減壓閥
|
1
|
||
|
二位二通電磁換向閥
|
1
|
||
|
二位四通電磁換向閥
|
2
|
||
|
“O”型三位四通電磁換向閥
|
1
|
||
|
“H”型三位四通電磁換向閥
|
1
|
||
|
“M”型三位四通電磁換向閥
|
1
|
||
|
二位四通行程換向閥
|
1
|
||
|
三位五通手動換向閥
|
1
|
||
|
壓力繼電器
|
1
|
||
|
壓力表
|
3
|
||
|
微動行程開關（常開、常閉）
|
2
|
||
|
三通
|
10
|
||
| 毛巾 |
2條
|
||
|
油盤
|
1個
|
||
|
透明液壓皮管 φ8
|
20米
|
||
|
專用液壓油
|
10斤
|
||
| 電磁閥通用連接線 |
3條
|
||
|
壓力繼電器插頭線
|
1條
|
||
|
編程電纜（三菱）
|
1條
|
||
| 螺絲刀（一字、十字） |
各1把
|
||
|
剪刀
|
1把
|
||
|
活動板手
|
1把
|
||
|
尖嘴鉗
|
1把
|
||
|
內六角扳手M5
|
1把
|
||
|
內六角扳手M6
|
1把
|
||
|
內卡簧鉗
|
1把
|
||
|
外卡簧鉗
|
1把
|
||
|
油塞
|
5只
|
||
|
快速油接頭
|
5只
|
||
|
各種密封圈
|
1袋
|
||
| 實訓使用說明書 |
1冊
|
||
|
|
|
