LG-QD05型 氣動實訓平臺是根據《液壓氣動傳動技術與實訓》、《氣動控制技術》等通用教材設計而成，集可編程控制器和工業氣動元件、執行模塊為一體，除可進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗、氣動技術課程設計。采用PLC控制方式，可從學習簡單的PLC指導編程、梯形圖編程，深入到PLC控制的應用，可與計算機通訊、在線調試等實驗功能，能完美結合氣動技術和電氣PLC控制技術，適用電工、機電一體化等專業實訓考核。

一、主要特點：
1、元件模塊化：每個氣動元件成獨立模塊，配有方便安裝的底板，可隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
2、連接方式：接頭采用快速式，安裝、拆卸時可靠簡便省時。
3、氣動元件：標準的工業氣動元件，性能可靠、安全。
4、系統環境：低噪音的工作泵站，提供一個安靜的實驗環境（噪聲<60）。泵站帶自動過壓保護裝置
5、控制多元化：PLC編程控制、繼電器手動控制 時間繼電器控制自動控制
二、實驗項目：
（一）PLC控制回路實驗:
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
（二）PLC控制實驗：
1、PLC基本指令編程、特殊指令編程、梯形圖編程學習
2、PLC編程軟件的學習與使用
3、PLC與計算機的通訊、在線調試
3、PLC與氣動相結合的控制實驗
三、實驗臺組成：

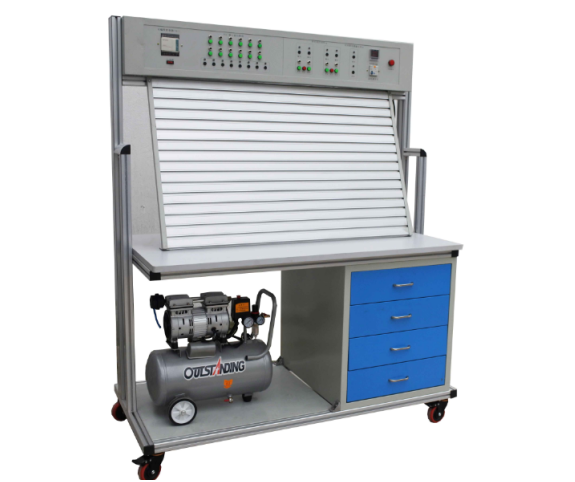

　  LG-QD05型 氣動實訓平臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。
1、實驗臺架：實驗臺架由國標40*40國標鋁材為主體、鋁合金操作面板等構成，工作臺尺寸：長×寬×高＝1500mm×650mm×1700mm  (其包裝重量約300kg)
2、工作泵站：
  氣泵輸入電壓：AC 220V/50Hz
  電機（單頭）功率：550W
  額定輸出壓力：0.8Mpa
  氣泵容積：10L
  工作噪聲：<50分貝
3、氣動元件：
   以天工氣動元件為主，配置詳見附件。氣動元件均配有過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，拆接方便快捷。
4、電氣控制單元：
可編程序控制器(PLC)，采用西門子SRMART   I/O口20點、12輸入8輸出 繼電器輸出形式，電源電壓：AC 220V/50Hz。

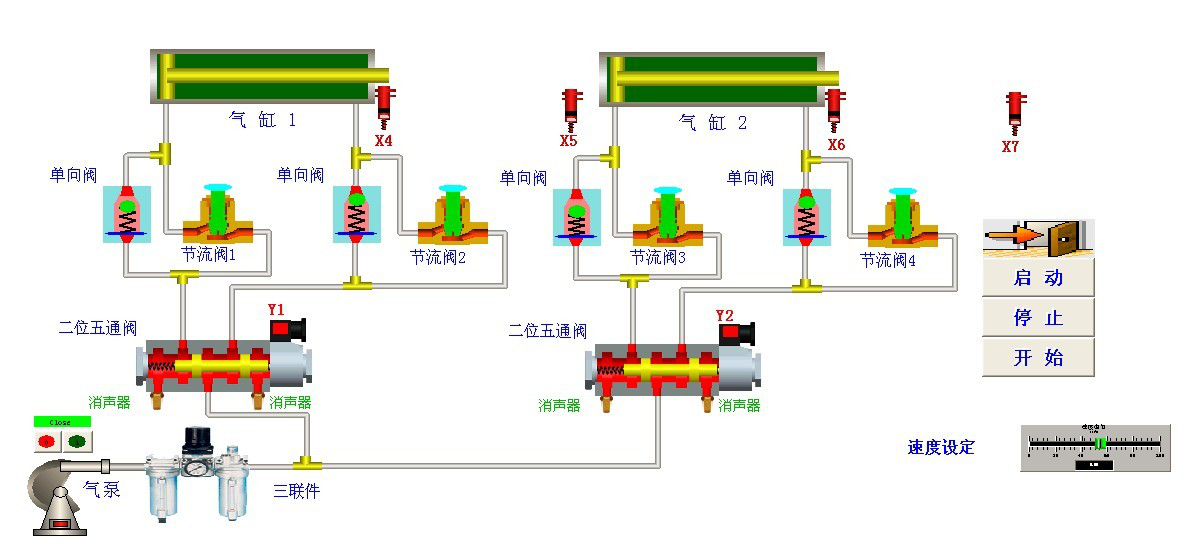

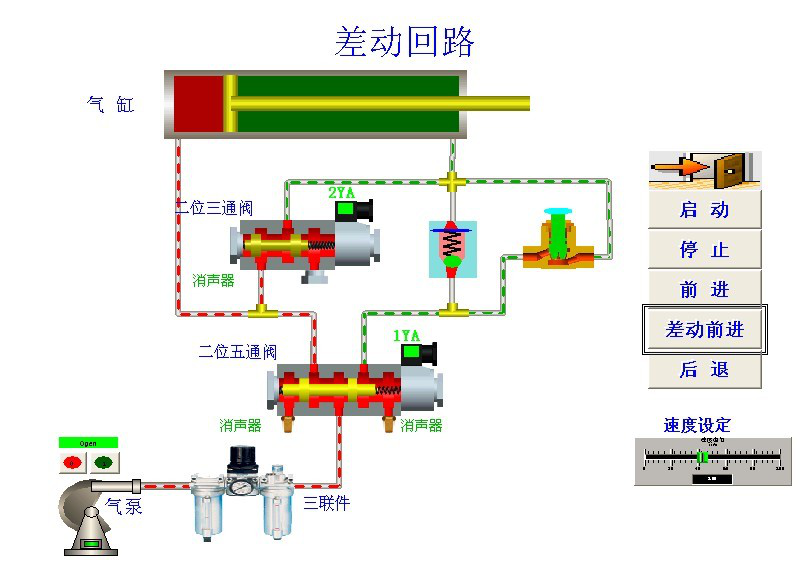

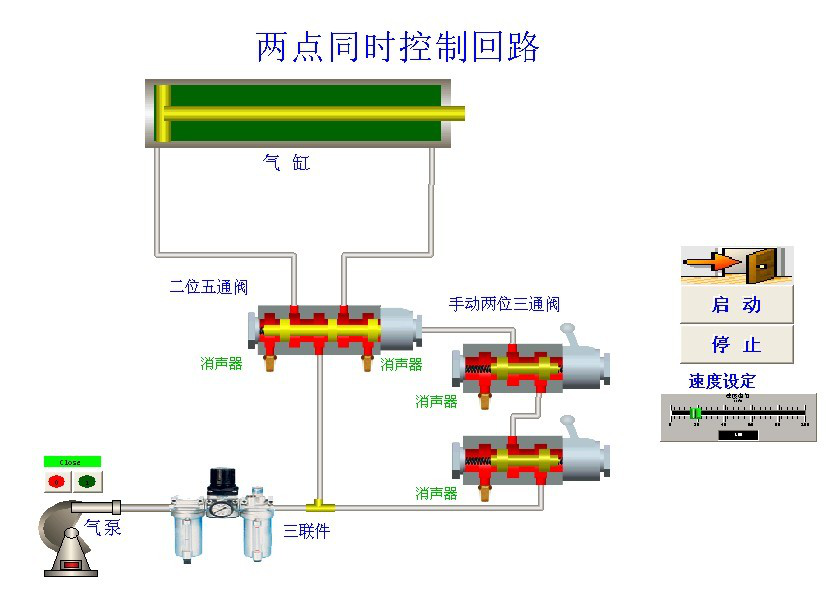

四、部分氣動組態回路

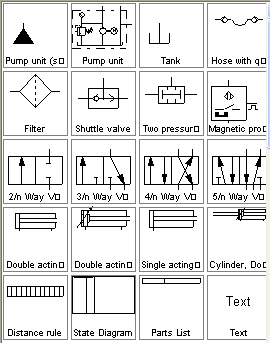

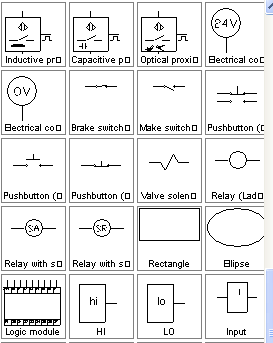

五、部分Festo 軟件回路及圖庫


六、配置清單
（一）操作臺基礎硬件

（二）元件基本配置

（三）電氣模塊

四、附件
