一、概述

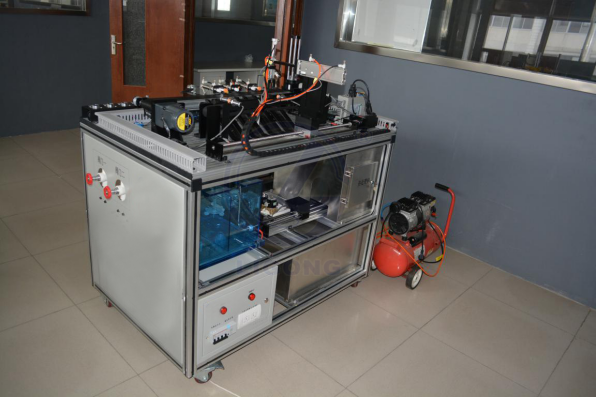

       LGMX-08型 機電液綜合實驗實訓裝置是針對機電一體化綜合實訓裝置，由鋁合金導軌式實訓臺、機電一體化、儀表校驗與檢測、儀表自動化、過程控制、熱處理爐控制教學的要求而研發的。設備對象分上下兩層，主要包含四大功能部分，分別為液位儀表控制、液位溫度控制、熱處理控制及運動控制部分。設備結構分為上下兩層。下層為液位儀表控制系統、液位溫度控制系統、熱處理系統。上層為運動控制部分。涵蓋了PLC、氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢測等學科，是實際工業現場生產設備的微縮裝置。基于多種傳感器的檢測及旋轉編碼器的精確定位，多種電機（步進、伺服、普通減速電機、雙速電機）控制方式，實現對不同材質、不同顏色物體的分揀，6個方向機械手控制控制；并具有模擬化工過程自動化控制、儀表檢測實訓、PID調節等多種過程控制方式；裝置還具有冶金行業的熱處理爐控制方式、能夠模擬熱處理爐的冶金控制，小車裝卸料控制。適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》、《可編程控制技術》、《儀表檢測》《傳感器技術》《過程控制》《工業自動化》《熱處理爐控制》《冶金控制技術》等課程開設實訓課。 二、技術參數
1、 交流電源：三相 AC 380V±10%  50 Hz；
2、 溫度：-10℃~40℃；環境濕度：≤90%（25℃）；
3、 實訓桌外形尺寸：長×寬×高=1200mm×800mm×1400mm；
4、 整機消耗：1.5kVA；
5、 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、液位儀表系統與溫度控制系統
  液位儀表系統與溫度控制系統主要是由上下兩個水箱為對象進行的，上水箱作為液位實訓實驗對象和溫度控制系統實驗對象。下水箱為儲水箱。上下水箱通過閥門控制其互通，上水箱尺寸都為300mm*400mm*350mm ，下水箱尺寸為800mm*500mm*250mm。系統配有1個液位傳感器、加熱棒、可控硅模塊、溫度變送器、溫度傳感器、攪拌電機、變頻泵、流量傳感器。上水箱采用進口亞克力材料制造，能夠直觀看到液位變化情況，下水箱采用不銹鋼材質制造。
1、液位儀表控制系統
  做液位控制實驗時，打開變頻器電源，通過PLC實訓臺，變頻器改變變頻泵的出水大小來控制進入液位水箱的水流量，上水箱液位傳感器將測量的值反饋給控制系統（PLC）,PLC通過與液位設定值進行比較判斷來控制變頻器的頻率大小，竟而形成一個一階閉環控制系統。PLC通過PID控制算法，可以使進出水量相等從而實現液位定值控制。液位傳感器及流量計全部采用485通信（或模擬量）方式進行控制。
2、液位溫度控制系統
  做液位溫度控制系統實驗時，PLC通過模擬量（4—20MA）控制可控硅加熱模塊，來調節加熱棒的加熱速度，溫度傳感器PT100將檢測的溫度信號反饋給PLC，PLC通過返回的溫度信號來控制加熱模塊的加熱快慢，PLC也可以啟動攪拌電機進行攪拌作業，使水溫均勻，除此之外，也可以啟動變頻泵，使水循環流動，做動態溫度控制實驗。
3、熱處理控制系統
  熱處理系統主要由不銹鋼模擬加熱爐，加熱爐側面配有觀察窗，加熱爐固定在鋁合金框架上，加熱爐配有長度220mm紅外石英加熱管，旁邊配有溫度傳感器，加熱爐框架側面配有自動門，自動門采用直流電機進行拉伸控制，全部通過PLC進行控制，在加熱爐下面配有效行程500mm直線導軌滑臺，運料小車放置于滑臺上，運料小車運動電機采用雙速電機控制，溫度變送器采用4-20MA標準信號，電機全部用PLC來進行控制啟停與正反轉控制及速度控制。
四、多功能運動控制系統
1、整體概述
  多功能運動控制系統主要由鋁合金導軌式實訓臺、典型的機電一體化設備的機械部件、機械手模塊、傳感器分揀單元、電磁閥氣動單元、伺服電機、步進電機模塊及生產設備實訓模塊、接線端子排和各種傳感器等組成。整體結構采用開放式和拆裝式，實訓裝備用于機械部件組裝，可根據現有的機械部件組裝生產實訓設備，也可添加機械部件組裝其他生產實訓設備，使整個裝備能夠靈活的按教學或者實訓考核要求組裝成具有模擬生產功能的機電一體化設備。模塊采用標準結構放置架，互換性強；按照具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。該系統包含了機電一體化專業學習中所涉及的諸如電機驅動、機械傳動、氣動、觸摸屏控制、可編程控制器、傳感器，變頻調速等多項技術，為學員提供了一個典型的綜合實訓環境，使學生對過去學過的諸多單科專業和基礎知識在這里能得到全面的認識、鞏固、綜合的訓練和實際運用。
1）機械手單元
  機械手具有臺面橫向移動功能，能夠對材料分揀皮帶進行移動后的廢料元件進行抓取存放于指令的地點。左右移動機構采用絲桿直線滑塊導軌，采用伺服電機，導軌滑塊上放有高度為200mm的機械手伸縮裝置，機械手通過氣動元件來進行伸縮控制，當電磁閥啟動時氣缸伸出機械手向前伸出，當電磁閥出氣時氣缸縮回機械手向下收縮。氣缸前端配有氣動手指機械元件，當電磁閥打開充氣時，氣動手指夾住元件，當到達指定地點后，電磁閥關閉時氣動手指松開元件。
2）材料材料分揀單元
  材料分揀單元主要是由伺服材料分揀裝置由氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和汽缸組成；物料傳送部分由電機和同步傳送帶組成。電氣控制由步進電機和伺服電機雙向選擇動力源、電磁閥、氣缸、開關電源、光電傳感器、顏色傳感器、電容式傳感器、電感式傳感器、磁性傳感器等組成。
  材料分揀皮帶長度為800mm，兩端分別裝有步進電機和伺服電機雙向選擇動力源，兩個電機電源采用硬保護措施，防止兩個動力源同時工作。材料分揀單元設置有四種材料分揀功能，機械手將材料放置于皮帶一端，皮帶運輸材料，材料通過顏色傳感器及電容式傳感器和電感式傳感器檢測出材料種類，當檢測到傳感器種類時，所屬氣缸就動作，將材料推至指令落料機構上。
3）步進運料皮帶單元
  步進皮帶運料單元主要由步進電機、步進驅動器、皮帶、接近傳感器等組成，能夠進行絕對位置控制、相對位置控制等實驗，并能配合機械手材料分揀進行綜合實驗。
五、PLC控制系統掛箱
  控制系統掛箱主要包括PLC主機掛箱、按鈕掛箱、變頻器掛箱、自控原理掛箱，單片機控制掛箱，掛箱掛掛在實訓臺前面板上的橫條上，通過3號、4號導線與實訓臺上部的對應插線排相連。

器件名稱	規格型號	數量	備注
PLC掛箱	CPU224XP DC/DC/RLY	1套
PLC掛箱	EM235 模擬量模塊	1套
變頻器掛箱	西門子M420變頻器	1套
按鈕掛箱	正負10V可調模塊（帶數顯），Ø22紅綠按鈕	1套

六、單片機控制系統掛箱
  單片機控制系統掛箱主要由輸入，輸出電路，信號調理電路，模數轉換電路，隔離電路，通信電路，電源電路等組成。本系統配備光電隔離、繼電器控制模塊可完成數字I0控制、模擬量測量、模擬量輸出、PWM輸出控制等相關實驗。上位機采用LABVIEW，支持溫度、液位閉環控制，步進電機控制等。
七、測控系統實驗掛箱
  本系統由信號產生電路、信號放大電路、信號處理電路、信號檢測轉換電路。本實驗箱適用于精密儀器、測控技術、儀器等相關專業的教學。
1、DDS信號發生器：輸出正弦波、三角波、矩形波,頻率范圍0.1Hz～2MHz分檔連續可調，編碼器數字輸入，帶60MHz數字液晶頻率計作輸出指示，可作為外部計數，波形幅度0～9VP－P連續可調。
2、交直流數字電壓表
  真有效值交流毫伏表：測量范圍0～20V，分200mV、2V、20V三檔，直鍵開關切換，三位半數顯，頻帶范圍10Hz～1MHz，基本測量精度±0.5%±2個字。
3、數字電流表
  具有通信接口、具有手動自動量程、工業級柜裝48mm*96mm、精度：0.5級，5A檔位：4999.9（帶1個小數點），顯示單位：mA；1000mA檔位：999.99(帶2個小數點)，顯示單位：mA；100mA檔位：99.999(帶3個小數點)，顯示單位：mA。采用透明面板設計，全量程內阻10毫歐。具有工業級485通信。
4、直流穩壓電源：±15V/0.5A；±15V/0.5A，±5V/0.5A共六路，每路均有短路保護自動恢復功能。
5、豐富的實驗模塊
提供通用電路，信號放大電路，窗口比較電路，電阻細分電路單元等模塊。
八、液壓技術控制系統
  本系統配置有液壓站，直線液壓缸、換向閥等多種運動機構，完成系統實驗。
九、實訓項目
1、自動檢測技術使用實訓
2、氣動技術應用實訓
3、可編程控制器編程實訓
4、電氣控制電路實訓
5、變頻器應用實訓
5、自動控制技術教學與實訓
7、機械系統安裝和調試實訓
8、工業化工過程控制實訓
9、溫度控制實訓
10、液位控制實訓
11、脈沖傳感器使用
12、工業熱處理爐模擬實訓
13、步進電機控制實訓
14伺服電機控制實訓
15、編碼器使用實訓
16、信號放大實訓
17、電壓比較器實訓
18、信號運算電路實訓
19、幅度調制及解調實訓
20、調相電橋實訓
21、脈寬調制實訓
22、開關電容濾波器實訓
23、電阻鏈分相細分實訓
24、鎖相環單元實訓
25、分頻器實訓
26、鎖相倍頻實訓
27、燈光閃爍實驗
28、跑馬燈實驗
29、獨立按鍵輸入實驗
30.光電隔離輸入輸出實驗
31.金屬檢測實訓
32.動態數碼管顯示實驗
33.矩陣鍵盤接口實訓
34.繼電器隔離控制實驗
35.蜂鳴器演奏實驗
36.8255 芯片擴展IO口實驗
37.字符型液晶顯示模塊控制實驗
38.液晶顯示模塊控制實驗
39.點陣LED屏漢字顯示實驗
40.AD轉換實驗
41.DA轉換實驗
42.LM35 溫度傳感器采集實驗
43.單總線溫度傳感器采集實驗
44.交直流減速電機控制實驗
45.步進電機開環控制實訓
46.RS232 通信實驗
47.實驗數據云系統上傳實驗
48.手機app實驗數據查詢實驗
49.新浪微博報警實驗
50.微信反向控制實驗
51.五位半數字電壓表設計
52.LabVIEW 軟件基礎
53.基于LabVIEW的PID運算測試系統
54.LabVIEW 的能源管理監控系統
