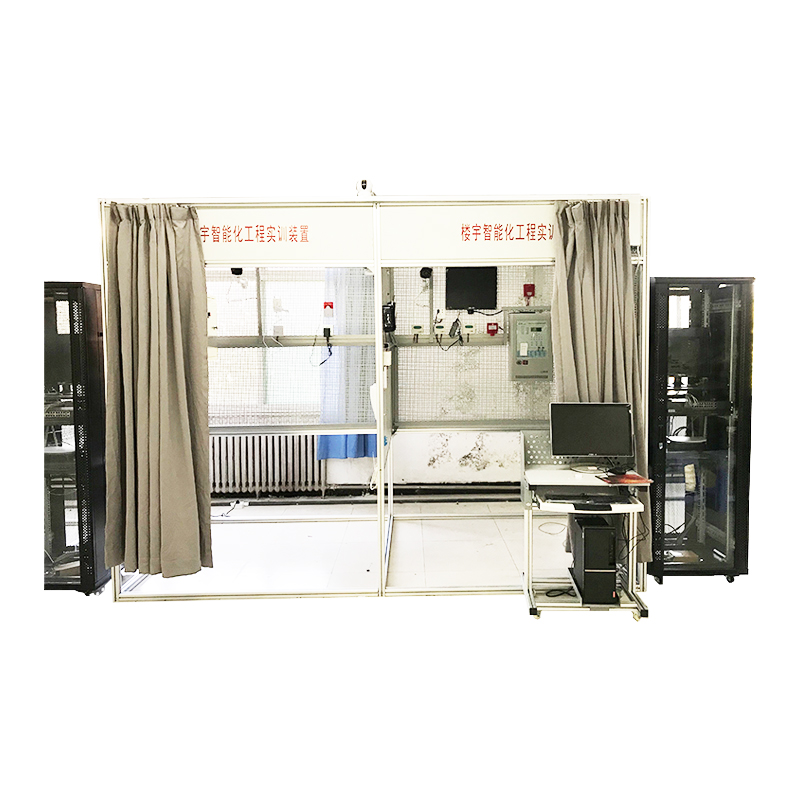

LG-NLY01C型樓宇智能化工程技術技能實訓考核系統

LG-NLY01C型樓宇智能化工程技術技能實訓考核系統模塊由視頻監控模塊、門禁對講系統模塊、火災報警及聯動系統模塊、DDC智能照明系統模塊、DDC中央空調模擬系統模塊、DDC給排水模擬系統模塊、綜合布線系統、等智能考核，從而讓學生輕身體驗各系統的原理與操作、接線、為一體的綜合性實踐人才。是現在弱電工程系統的理想之選實訓實備。

一、工程實訓平臺
1. 樓宇智能化工程技術技能實訓考核系統采用鋼結構墻板及鋁合金型材承重支架，組成半封閉設計環境，模擬真實工程環境；尺寸可依據實際場地定制；模擬平臺尺寸（2375**1240*2400）mm。
2. 鈑金采用1.5mm加厚型鋼板，數控沖銑網孔、便于學生組裝設備及布線實習；
3. 設計工位整體色調一致、整個系統采用烤漆工藝，確保產品不易生銹、易維護和保養；
4. 模塊化設計，標準連接件，模塊式架構，可隨意組裝成各種結構，便于維護、拆卸和運輸；
5. 樣板間正面主干由1根開有3個8mm孔位的垂直軸與6根水平軸，通過3根8mm雙頭螺栓固定組成“豐”字形骨架，結構穩固。
6. 實訓平臺頂部鋼板采用滑塊式鏍絲固定法，兩側使用兩個Φ8十字螺絲與型材架內8mm寬的孔槽進行固定，可以前后滑動。
7. 實訓墻板側板采用鉗入式固定法，側面靠下位置裝有平臺桌面，采用前置式固定法，使用兩側和后側支架進行支撐，內六角螺絲固定，牢固可靠，保證安全；
8. 網孔板外形尺寸大小可根據實際情況定制，網孔板均勻分布15mm*5mm的網孔，可適用Φ3、Φ4、Φ5自攻螺絲和Φ3、Φ4、Φ5螺絲螺母安裝。
9.實訓墻板上固定30線槽，30線槽內部走線連接設備電源線，為工程內各個電器供電。
二、系統技術參數
1、視頻監控系統模塊：視頻監控子系統由液晶監視器、硬盤錄像機、高速球型云臺攝像機、一體化攝像機、紅外攝像機、槍式攝像機組成。能夠完成對樓道、智能大樓和管理中心的視頻監控和錄像等功能等功能。
2、門禁對講模塊
（1）樓宇對講實訓系統控制對象采用防真門模型，整個實訓主要由對講主機、聯網板、可視電源、可視戶機、網絡控制器、管理中心機系統等組成
（2）可視對講系統實訓功能：能進行各種樓宇對講系統操作演示、可視對講機的安裝與連接、非可視對講機的安裝與連接、安防對講機的安裝與連接、可視門口機的安裝與連接、門禁系統的安裝與連接，電控鎖、靈性鎖的工作原理及安裝調試，樓宇對講及門禁系統管理機的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與一卡通及小區系列中的其它設備聯網進行各種綜合實訓。
3、火災報警及聯動系統模塊
本系統在智能建筑中通常被作為智能建筑三大體系中的BAS（建筑設備管理系統）的一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。
4、ＤＤＣ智能照明監控系統模塊
（1）模塊組成：本系統控制部分采用實物，控制對象采用仿真模型，整個實訓主要由DDC控制器、時鐘控制器、照度傳感器、動靜探測器、遙控器、仿真燈具、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。(電腦共用一套)
（2）實訓功能：能進行各種燈光照明系統操作演示、直接數字控制器(DDC)的操作與編程、時鐘控制的編程與操作、照度自動調節控、動靜探測控制制、區域場景控制、手動遙控器控制，系統軟件的組態、配置與控制，線路的設計與連接、等實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
5、DDC中央空調模擬系統模塊
（1）裝置組成：本系統部分器件均采用實物，整個實訓模塊主要由DDC數字控制器、LON卡、溫度控制器、傳感器、濕度傳感器、防凍開關、壓差開關、冷/水閥、電表系列、電磁閥、變壓器、風閥驅動器系統等組成。系統組成由LONMaker開發軟件，組態軟件等。空調系統控制編程訓練而設計，各模擬量輸入信號（如溫度、壓力）均采用液晶數字表顯示，并可根據需要用電位器調節信號大小。同時模塊設計有可采用手動或自動控制的模擬空調風機，冷水閥的開度信號也采用電度開度表顯示。
（2）系統實訓功能：能進行各種空調系統控制操作的演示、DDC控制器的操作與編程、新風機控制、溫、溫度傳感器的安裝與連接、水閥門驅動器的安裝與連接、風門驅動器的安裝與連接、壓差傳感器的安裝與連接、防凍開關的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
6、DDC給排水模擬系統模塊
（1）裝置組成：本實訓模塊控制部分采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、仿真水箱、多種水位傳感器、多種電動水閥等組成。
（2）系統實訓功能：能進行各種給排水系統控制操作演示、DDC控制器的操作與編程、給水控制、排水控制、水位傳感器的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
（3）給排水模擬板：大型的給水系統控制模擬板、排水系統控制模擬板、氣壓給水系統控制模擬板和熱水供水系統控制模擬板，要求能完全模擬真實給排水系統的工作過程、所有的水箱要求能在DDC的控制下顯示水位高度、所有的空壓機和水泵也要求在DDC的控制下自動旋轉。水箱系統及要求采用仿真立體模型并配有顯示系統、所有的水泵、空壓機也要求全部采用仿真動態模型、仿真動態風壓機配置一臺、仿真動態水泵配置十臺、仿真壓力水箱配一個、熱水箱配置二個、高位水箱配置二個、蓄水池配置一個。
7、綜合布線系統：綜合布線系統結合工程實訓設備通訊、供電、數據互交等線路的布局與布線，采用工業線槽布線，分別將各系統供電、通訊合理布線完成各系統設備的供電、通訊等。
三、技術規格
1.電源輸入：單相三線，AC220V±10%，50/60Hz；
2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路，越級跳閘；
3.整機功耗：≤1.5ＫＫW；
4.整機重量：≤350KG；
5.外形尺寸≧（寬×深×高）：2375**1240*2400mm。
四、實訓功能
（一）視頻系統實訓：
1.系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2.線路故障的設置、檢測及排除；
3.各類攝像機和鏡頭的結構、原理、接線、調試和應用；
4.球形攝像機的接線、設定和操作；
5.網絡攝像機的接線、設定和操作；
6.硬盤錄像機的接線、設定和操作；
7.攝像機、硬盤錄像機及監視器的連接和調試；
8.球形攝像機和硬盤錄像機的連接和調試；
9.硬盤錄像機、網絡攝像機及工作站IP地址的分配和設定；
10.了解和掌握POE交換機的標準規范和控制方式；
11.硬盤錄像機、網絡攝像機及POE交換機的連接和調試；
（二）門禁對講系統實訓
1.門口機安裝操作
2.可視分機安裝操作
3.非視分機安裝操作
4.各類探頭的安裝調試操作
5.按接線圖系統接線操作
6.系統調試操作
7.分機設置號碼操作
8.門口機呼叫分機操作
9.分機呼叫管理機操作
10.門口機與管理機間操作
11.軟件報警處理設置操作
12.線路及設備故障的判斷與處理
13.設計并安裝一個簡易應用系統
（三）消防聯動系統實訓：
1.系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2.線路故障的設置、檢測及排除；
3.各類控制器、火災報警探測器和模塊的結構、原理、接線、調試和應用；
4.火災報警控制器的接線、操作和編程；
5.火災顯示盤的接線和操作；
6.電子編碼的設計和操作；
7.手/自動聯動控制；
8.火災自動報警及消防聯動控制系統的設計、接線、編程、調試和事故演習；
（四）照明系統實訓內容：
1.時鐘控制的編程與操作實訓
2.照度自動調節控制實訓
3.動靜探測控制實訓
4.區域場景控制和手動遙控器控制實訓
5.線路故障的判斷與處理
6.設計并安裝一個簡易應用系統
7.設計有關控制點位信息表格
8.組態軟件設計實訓項目
9.系統調試實訓項目
（五）空調監控系統實訓
1.送風機的運行監控
2.送風機的壓差監控與作用
3.送風的故障與監視
4.防凍開關的作用與監視
5.送風的溫度調節與監控
6.冷熱水閥的控制與溫度間的變化。
7.新風閥與送風溫度的調節關系與監控。
（六）給水監控系統的實訓項目
1.樓宇給水監控系統的實訓
2.樓宇排水監控系統實訓
3.樓宇氣壓給水監控系統實訓
4.樓宇熱水給水監控系統實訓
5.線路故障的判斷與處理
6.設備故障的判斷與處理
7.設計并安裝一個簡易應用系統
8.設計有關控制點位信息表格
9.組態軟件設計實訓項目
10.系統調試實訓項目
（七）綜合布線系統實訓
1.系統線路布局與聯接實訓
2網絡線壓接、測試和連接；
3.信息插座和機架設備的安裝；
4.水晶頭及跳線的制作和測試；
5.RJ45模塊和配線架的壓線和測試；
6.RJ45跳線的連接及鏈路的測試。
