一、功能簡介

1、該設備用于培養職業院校學員掌握電動汽車動力電池管理系統（BMS）性能特點、結構等基本原理知識，掌握動力電池管理系統（BMS）精準的 SOC 估算、精確的單節電池電壓檢測，能夠完成電動汽車在運行、充電和調試過程中對電池組的工作狀態進行實時高效的檢測，達到對電池組智能化管理，有效的延長電池組使用壽命等作用。

2、實訓臺具有完善的系統功能：總電壓檢測、總電流檢測、實時數據顯示、內部CAN通信、外部CAN通信、過壓過流反接保護、SOC控制、充放電控制、單體電壓檢測、故障等級報警、PC機監控、數據存儲、故障信息存儲等強大功能。

3、實訓臺具有通訊功能：串口RS485等通訊功能，工作情況下，BMS將電池的詳細數據送給整車控制器，并上報必要的告警信息，以防止電池被超范圍使用。也能將電池的詳細數據發送至儀表行顯示。電池充電的過程中，BMS 能實現和充電機之間的通訊，實現了過充的保護，保證了充電的安全。

4、實訓臺具有高安全性、穩定性和可靠性：系統采用大規模集成電路、濾波、高等級隔離、數據冗余等先進技術，保證了系統的安全性、可靠性和穩定性。

5、實訓臺具有PC機監控功能：可實現BMS數據的監控、參數設置、數據存儲和電池性能分析等功能。

6、實訓臺配置多功能顯示屏，可以顯示總電壓、總電流、SOC、電池組容量、最高單體電壓、最低單體電壓、最高溫度、壓差、溫差、MOS管工作狀態、通信狀態、故障狀態等實時數據，直接在屏幕可以進行充放電電壓、電流、溫度設置及適配。

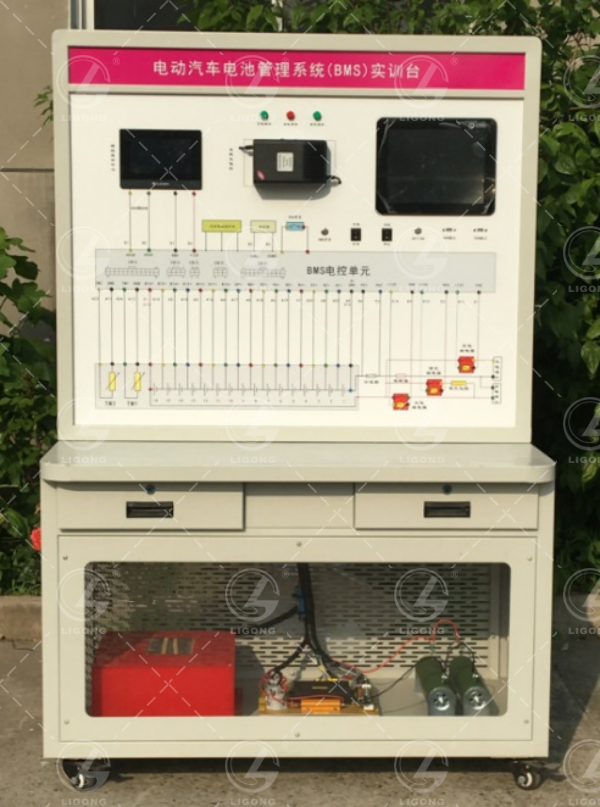

二、結構組成

實訓臺由測量面板、鋰電池管理系統控制模塊（BMS）、上位機、、鋰電池組、車載充電器、主繼電器組、電動高壓電源開關、點火開關、鋰電池性能狀態顯示屏、診斷系統、各個系統的工作狀態指示、故障觸發控區、充放電模式開關、充放電模式指示燈、放電實驗負載等組成。

檢測臺：優質吉祥鋁塑板，經高清UV噴涂，電路圖清晰鮮艷，線條分明。能充分展示電路原理。檢測端子為機械雕刻開孔，統一標準。內嵌式面板尺寸為1000*850mm，外表看不到任何安裝痕跡。

設備抬頭：抬頭為分離式，與整體面板徹底區分開來，使之便于安裝，并看不到安裝孔位，美觀大方。

工作臺：配套工作臺，尺寸為1200*430*820mm .，工作臺面前部為圓形角，防止學員碰倒直角受傷。頂部配套高壓絕緣墊。耐高壓10KV

工具箱：配套工具箱，為雙抽屜工具箱，雙內軌道，并帶有鑰匙鎖，提供維修工具與檢測儀器的保管功能。

展示柜：鈑金一次沖壓而成，前部為鏤空設計，并安裝有透明亞克力，使設備完全展現眼前，左側右側為實心板，后部為柵格防護板，具有通風，散熱、安全防護等功能，

三、性能參數（定制型）

1、鋰電池管理系統是一款 SBS 智能電池管理系統，主要特點如下：

（1）充放電同口，BMS 為內供電模式。

（2）內置智能電池管理系統，可編程電壓/電流/容量/溫度等各種參數。

（3）內置電池電化學特性模型和內阻跟蹤技術實現電池電量的準確計量。

（4）智能保護算法實現電池的過充/過放/過溫/過流/短路/內阻突變/溫升突變等各種保護。SMBUS／RS485 通訊接口,可以實現與各種智能終端/用電設備/監控系統的無縫對接。7寸彩色液晶顯示器（選配），電池信息實時采集顯示，內置有 R485 通訊總線，實現與上位機遠程數據通訊。

2、管理系統（含功率回路）電氣參數：

（1）控制電路工作電流（通訊和檢測保護正常工作，Vcell=3.6V）：0.4mA

（2）控制電路待機電流（停止通訊，檢測保護正常工作，Vcell=3.6V）：0.085mA

（3）單體電池電壓范圍：2.0V-4.5V

（4）單體電池電壓典型測量誤差：±5mV（@0-60 度）

（5）主回路額定電流：150A（DC1）

（6）峰值電流：1000Ａ（3秒）

（7）主回路電流測量誤差：1% FS

（8）電量估算誤差：3%-10%（取決于電池型號）

（9）溫度測量范圍：-40℃到+90℃

（10）溫度測量誤差：±1℃（@0-85℃）

（11）工作電流：12V@1.4mA

（12）連接器：SMP2.54

3、RS485 顯示器電氣參數（外置式）：

（1）顯示器規格：7 英寸 65K 色彩色，分辨率 320x240

（2）顯示器工作電壓：12V-58V

（3）顯示器工作電流：10mA@20V

（4）顯示器外形尺寸：106 x 68 x 15mm

4、使用環境：工作環境溫度：-40℃到+70℃。

印刷電路硅膠涂覆，適合潮濕、水汽、鹽霧等嚴酷的工業環境。

四、實驗項目

1、鋰電池充電性能實驗；

2、鋰電池放電性能實驗；

3、鋰電池溫度極限保護實驗；

4、放電電流保護實驗；

5、充電電流保護實驗；

6、PC機充電電壓參數設置實驗；

7、PC機放電電壓參數設置實驗；

8、PC機充電電流參數設置實驗；

9、PC機放電電流參數設置實驗；

10、PC機充放電溫度參數設置實驗；

11、PC機系統自適應參數設置實驗；

12、PC機故障復位參數設置實驗；

五、設備參數

1、實驗臺尺寸：1220mm*650mm*1900mm(長*寬*高)；

2、上位機尺寸：12寸

3、輸入電壓：二相三線 ～220V±10%  50Hz

4、系統電壓：DC12V//24V

5、工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

6、工作電壓:48VDC磷酸鐵鋰電池組)

7、放電負載功率：2KW
