一、 實驗目的：

1、演示明渠非均勻流中水躍，水面曲線等多種水力現象，
2、可進行部分定量測定實驗。

二、主要配置：

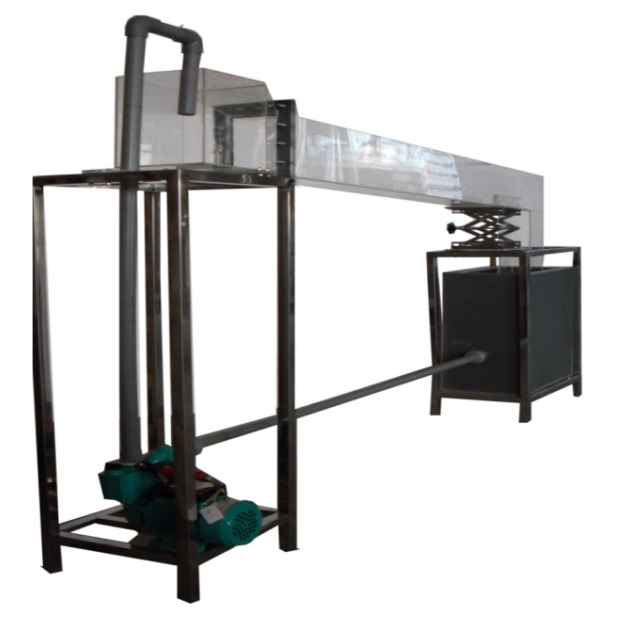

水槽、柵板、寬頂堰、實用剖面堰、蓄水箱、水泵、循環管路、閥門、流量計、水位測針、變坡升降機、不銹鋼支架。

三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、采用低噪聲無銹蝕環保型小水泵，*高揚程：35m，*大流量：3.5m³/h，功率：550W。
3、流量：供水*大流量Qmax=300 ml/s，實驗管道流量 Qp=0~200 ml/s。
4、標準水位測針0-300mm,管式流量計0-10m³/h。
5、實驗水槽尺寸：2000×80×250mm，整體采用有機玻璃精制，水面曲線清晰可見，并附有標尺和水準器顯示坡度。
6、中間裝有活動軸裝置，可根據需要用升降機手動調節不同坡度，使用靈活方便。
7、活動模型有水躍裝置，活動閘板可在不同坡度時調節演示十二種不同的水面流線。
8、蓄水箱：500×300×600mm，PVC材質。
9、實驗所用的流體-水為全循環使用設計，充分節約水資源。
10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
11、外形尺寸：2200×350×1600mm（長×寬×高）
