一、實驗目的：

1、適合于工程流體力學（水力學）教學實驗。
2、了解離心泵的結構、特性及操作；熟悉離心泵的工作原理。
3、掌握離心泵主要參數的測定方法，測量一定轉速下的離心泵特性曲線。
4、雙泵串、并聯實驗及泵汽蝕實驗。

二、主要配置：

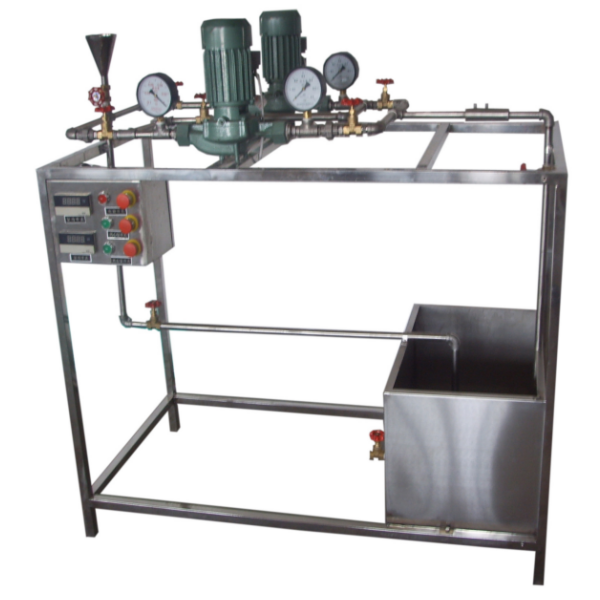

離心泵、蓄水箱、文丘里流量計、壓力表、U型壓差計、單相功率表、玻璃溫度計、實驗管道、閥門、自循環裝置、不銹鋼框架。

三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz?？蛇B續操作。
2、離心泵采用管道離心泵，額定功率：370W，轉速：2800r/min，吸程：8m，效率：34%，
   流量：2.5m³/h，揚程：15m，實驗范圍寬，能明顯出現空化汽蝕現象，數量2臺。
3、壓力表：表盤直徑Φ100mm，測量范圍0-0.4MPa，精度1.5級。
4、真空表：表盤直徑Φ100mm，測量范圍-0.1-0MPa，精度1.5級。
5、電動機功率采用數字單相交流功率測量儀表測得。
6、文丘里流量計流量：0～6 m³/h。壓差范圍：10~150KPa。
7、蓄水箱：容積約70L，304不銹鋼材質，當停止供水開啟灌泵閥時，可使泵運行時出現汽
   蝕現象。
8、實驗所用的流體-水為全循環使用設計，充分節約水資源。
9、電控箱，裝有開關指示燈、功率表，對其中泵的功率進行顯示。
10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
11、外形尺寸：1650×600×1500mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
