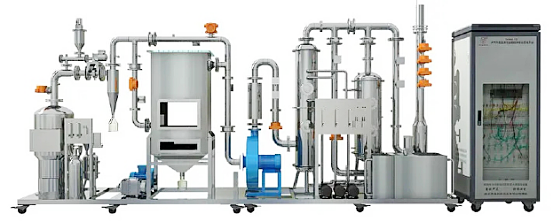

LG-DQJ02型大氣環境監測與治理技術綜合實訓平臺考核裝置
一、產品概述
LG-DQJ02型 大氣環境監測與治理技術綜合實訓平臺是專門為職業院校開設的“環境工程技術”、“環境監測與治理技術”、“環境監測與評價”、“城市檢測與工程技術”、“室內檢測與控制技術”、“工業環保與安全技術”等環境類相關專業而研制的。該實訓平臺主要針對大氣環境中的煙氣進行監測與治理，即對煙氣中的二氧化硫、氮氧化物、顆粒物、一氧化碳、二氧化碳等排放污染物濃度進行實時在線連續監測和凈化治理。通過實平臺實訓操作，可考核學生對旋風除塵技術、布袋除塵技術、煙氣脫硫脫硝技術、活性炭吸附技術、煙道及煙囪的取樣檢測技術、污染因子在線監測技術等主要技術的應用。實現工學結合人才培養模式的改革與創新，培養學生的可持續發展能力，為社會提供滿足企業需求的大氣污染治理設備安裝、調試及大氣環境監測分析等方面的專業人才。適合環境類相關專業的教學和培訓。
LG-DQJ02型 大氣環境監測與治理技術綜合實訓平臺是專門為職業院校開設的“環境工程技術”、“環境監測與治理技術”、“環境監測與評價”、“城市檢測與工程技術”、“室內檢測與控制技術”、“工業環保與安全技術”等環境類相關專業而研制的。該實訓平臺主要針對大氣環境中的煙氣進行監測與治理，即對煙氣中的二氧化硫、氮氧化物、顆粒物、一氧化碳、二氧化碳等排放污染物濃度進行實時在線連續監測和凈化治理。通過實平臺實訓操作，可考核學生對旋風除塵技術、布袋除塵技術、煙氣脫硫脫硝技術、活性炭吸附技術、煙道及煙囪的取樣檢測技術、污染因子在線監測技術等主要技術的應用。實現工學結合人才培養模式的改革與創新，培養學生的可持續發展能力，為社會提供滿足企業需求的大氣污染治理設備安裝、調試及大氣環境監測分析等方面的專業人才。適合環境類相關專業的教學和培訓。
二、產品特點
1、材料好：對象框架采用50mm×50mm不銹鋼方管材料制作，堅固耐用，反應器和管道都采用不銹鋼材質制作，耐腐蝕性強，使用壽命長，質量保證。
2、移動方便：裝置底部裝有帶剎車萬向輪，方便設備的移動和固定。
3、整體性強：裝置所有器件合理的分布固定在不銹鋼鋼架上，對象和控制系統一體化設計，操作方便，美觀大方
4、安全性強：配有單獨的電源控制柜系統，裝有漏電保護器和接地標示，確保設備的用電安全。同時，配套相關的勞保用品，保證人生安全。
5、功能性強：本系統工藝多樣，可通過閥門的啟閉完成處理工藝之間的切換，系統控制方便，有自動控制和手動控制兩種方式。電控柜接線采用導線插拔連接，連接方便及安全。主要不銹鋼反應器都設有視鏡，可觀察到反應器內部結構和現象。
三、技術性能
1. 輸入電壓：三相四線（或五線）制AC380V±10% 50Hz
2. 工作環境：環境溫度范圍為0℃～＋40℃ 、相對濕度＜85%（25℃）
3. 系統容量：＜3.0kVA
4. 控制柜尺寸：700mm×600mm×1800mm
5. 對象尺寸：4400mm×800mm×2200mm
6. 監控平臺尺寸：1100mm×700mm×1700mm
7. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
四、系統組成與功能
大氣環境監測與治理技術綜合實訓平臺主要由煙氣發生系統、煙氣處理系統、電氣控制系統以及煙氣監測系統等四部分組成。
1. 煙氣發生系統：主要由鍋爐系統、氣源添加裝置、發塵裝置、靜態混合器、不銹鋼支架、送風裝置和閥門以及排塵系統等組成。
2. 煙氣處理系統：主要由不銹鋼鋼架、旋風除塵器、布袋除塵器、濕式脫硫系統、活性炭吸附塔、煙囪以及其動力系統等組成。
3. 電氣控制系統：主要由電氣控制柜、漏電保護器、變頻器、旋鈕開關、工作狀態指示燈、PLC可編程控制器、繼電器等組成。
4. 煙氣監測系統主要由觸控一體機及支架、鉑熱電阻、溫濕度傳感器、風速傳感器、壓力傳感器、差壓傳感器、顆粒物傳感器、二氧化硫傳感器、氮氧化物傳感器、氧氣傳感器、一氧化碳傳感器、二氧化碳傳感器、PH傳感器、物位儀、大氣采樣器以及監控軟件等組成。
五、基本配置
1.實訓對象
1、材料好：對象框架采用50mm×50mm不銹鋼方管材料制作，堅固耐用，反應器和管道都采用不銹鋼材質制作，耐腐蝕性強，使用壽命長，質量保證。
2、移動方便：裝置底部裝有帶剎車萬向輪，方便設備的移動和固定。
3、整體性強：裝置所有器件合理的分布固定在不銹鋼鋼架上，對象和控制系統一體化設計，操作方便，美觀大方
4、安全性強：配有單獨的電源控制柜系統，裝有漏電保護器和接地標示，確保設備的用電安全。同時，配套相關的勞保用品，保證人生安全。
5、功能性強：本系統工藝多樣，可通過閥門的啟閉完成處理工藝之間的切換，系統控制方便，有自動控制和手動控制兩種方式。電控柜接線采用導線插拔連接，連接方便及安全。主要不銹鋼反應器都設有視鏡，可觀察到反應器內部結構和現象。
三、技術性能
1. 輸入電壓：三相四線（或五線）制AC380V±10% 50Hz
2. 工作環境：環境溫度范圍為0℃～＋40℃ 、相對濕度＜85%（25℃）
3. 系統容量：＜3.0kVA
4. 控制柜尺寸：700mm×600mm×1800mm
5. 對象尺寸：4400mm×800mm×2200mm
6. 監控平臺尺寸：1100mm×700mm×1700mm
7. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
四、系統組成與功能
大氣環境監測與治理技術綜合實訓平臺主要由煙氣發生系統、煙氣處理系統、電氣控制系統以及煙氣監測系統等四部分組成。
1. 煙氣發生系統：主要由鍋爐系統、氣源添加裝置、發塵裝置、靜態混合器、不銹鋼支架、送風裝置和閥門以及排塵系統等組成。
2. 煙氣處理系統：主要由不銹鋼鋼架、旋風除塵器、布袋除塵器、濕式脫硫系統、活性炭吸附塔、煙囪以及其動力系統等組成。
3. 電氣控制系統：主要由電氣控制柜、漏電保護器、變頻器、旋鈕開關、工作狀態指示燈、PLC可編程控制器、繼電器等組成。
4. 煙氣監測系統主要由觸控一體機及支架、鉑熱電阻、溫濕度傳感器、風速傳感器、壓力傳感器、差壓傳感器、顆粒物傳感器、二氧化硫傳感器、氮氧化物傳感器、氧氣傳感器、一氧化碳傳感器、二氧化碳傳感器、PH傳感器、物位儀、大氣采樣器以及監控軟件等組成。
五、基本配置
1.實訓對象
|
序號
|
器材名稱
|
器材規格或型號
|
數量
|
單位
|
|
1
|
不銹鋼鋼架
|
尺寸：2200mm×800mm×1200 mm和2200mm×800mm×1000mm；材料：50×50mm不銹鋼管材制作；功能：用于反應器、動力部件的固定和擺放。
|
1
|
套
|
|
2
|
不銹鋼堿液水箱
|
尺寸：550mm×400mm×450mm；材料：2.0mm不銹鋼板材制制作；功能：用于脫硫堿液的配置。
|
1
|
套
|
|
3
|
不銹鋼清水箱
|
尺寸：250mm×200mm×430mm；材料：2.0mm不銹鋼板材制制作；功能：用于對堿液水箱的補給。
|
1
|
套
|
|
4
|
鍋爐系統
|
尺寸：φ325 mm×855mm；材料：304不銹鋼材質，厚度2.0mm；功能：模擬焚燒鍋爐，作為系統污染源。
|
1
|
套
|
|
5
|
旋風除塵器
|
尺寸：φ129 mm×750mm；材料：304不銹鋼材質，厚度2.0mm；功能：去除10μm以上的粉塵。
|
1
|
套
|
|
6
|
袋式除塵器
|
尺寸：φ600 mm×450mm×1250mm；材料：304不銹鋼材質，厚度2.0mm；功能：可凈化含微米或亞微米數量級的粉塵粒子。
|
1
|
套
|
|
7
|
洗滌塔
|
尺寸：φ220 mm×1650mm；材料：304不銹鋼材質，厚度2.0mm；功能：用于噴淋脫硫。
|
1
|
套
|
|
8
|
活性炭吸附塔
|
尺寸：φ250 mm×1600mm；材料：304不銹鋼材質，厚度2.0mm；功能：用于裝填填料吸附煙氣。
|
1
|
套
|
|
9
|
消音系統
|
尺寸：φ159 mm×500mm；材料：304不銹鋼材質；功能：用于降低風機的噪音分貝。
|
1
|
套
|
|
10
|
送塵系統
|
尺寸：φ45 mm×266mm；材料：304不銹鋼材質；功能：用于除塵器系統的送塵。
|
1
|
套
|
|
11
|
排塵系統
|
尺寸：φ63 mm×706mm；材料：304不銹鋼材質；功能：用于對除塵器系統的排塵。
|
1
|
套
|
|
12
|
煙囪
|
尺寸：φ114 mm×2100mm；材料：304不銹鋼材質，厚度1.5mm；功能：用于煙氣的排放和尾氣監測。
|
1
|
套
|
|
13
|
風機
|
雙級高壓離心風機，流量：320～560m³/h；功率：1.5KW；供電電源：AC380V,功能：用于系統煙氣輸送
|
1
|
臺
|
|
14
|
水泵
|
供電電源：AC380V；流量：0～1.1 m³/h；揚程：20～30m；吸程：6～8m ；功能：用于脫硫堿液的輸送。
|
3
|
臺
|
|
15
|
電磁式空氣泵
|
供電電源：AC220V；功率：520W；*大風量：450 L/min；*大風壓：9kPa；功能：用于鍋爐系統的煙氣輸送。
|
1
|
臺
|
|
16
|
電動調節閥
|
供電電源：AC220V；尺寸：DN50；輸入信號：4～20mA；功能：用于系統管道流量的控制。
|
1
|
臺
|
|
17
|
質量流量控制器
|
介質：SO2；流量：10～100SCCM；輸入輸出信號：4～20mA；功能：用于二氧化硫氣體的計量控制。
|
1
|
臺
|
|
18
|
調速電機
|
JSCC系列，供電電源：AC220V
|
3
|
臺
|
|
19
|
振打電機
|
供電電源：AC380V；功率：70W；激振力：400N；振次：3000r/min。
|
1
|
臺
|
|
20
|
面板流量計
|
LZM系列轉子流量計
|
5
|
個
|
|
21
|
溫濕度傳感器
|
溫度范圍：0～50℃；濕度范圍：0～100%RH；輸出信號：4～20mA。
|
2
|
套
|
|
22
|
鉑熱電阻
|
PT100，精度0.5級。
|
1
|
套
|
|
23
|
壓力傳感器
|
測量范圍：-10～10KPa；輸出信號：4～20mA。
|
1
|
套
|
|
24
|
差壓傳感器
|
測量范圍：0～3KPa；輸出信號：4～20mA。
|
3
|
套
|
|
25
|
粉塵傳感器
|
供電電源：DC5V；檢測范圍0.5～10μm；輸出信號：串口輸出。
|
1
|
套
|
|
26
|
二氧化硫傳感器
|
測量范圍：0～100ppm；輸出信號：4～20mA；帶LCD液晶背光顯示。
|
2
|
套
|
|
27
|
氮氧化物傳感器
|
測量范圍：0～100ppm；輸出信號：4～20mA；帶LCD液晶背光顯示。
|
1
|
套
|
|
28
|
一氧化碳傳感器
|
測量范圍：0～100ppm；輸出信號：4～20mA；帶LCD液晶背光顯示。
|
1
|
套
|
|
29
|
二氧化碳傳感器
|
測量范圍：0～2000ppm；輸出信號：4～20mA；帶LCD液晶背光顯示。
|
1
|
套
|
|
30
|
氧氣傳感器
|
測量范圍：0～30%VOL；輸出信號：4～20mA；帶LCD液晶背光顯示。
|
1
|
套
|
|
31
|
物位儀
|
測量范圍：0.06～1m；輸出信號：4～20mA。
|
1
|
套
|
|
32
|
在線pH儀
|
量程：0～14；輸出信號：4～20mA。
|
1
|
套
|
|
33
|
風速儀
|
測量范圍：0～20m/s；輸出信號：4～20mA。
|
2
|
套
|
|
34
|
粉塵采樣器
|
供電電源：AC220V；采用流量：5～35L/min；定時設定：0～99分59秒。
|
1
|
套
|
2.監控系統基本配置
|
序號
|
器材名稱
|
器材規格或型號
|
數量
|
單位
|
|
1
|
電器控制柜
|
尺寸：700mm×600mm×1800mm;材料：鋼板靜電噴塑工藝；功能：實現與對象連接和控制以及與電腦的通訊連接編程功能。
|
1
|
個
|
|
2
|
PLC控制器
|
主機 CPUSR40
|
1
|
個
|
|
3
|
模擬量輸出模塊
|
EMAI04
|
4
|
個
|
|
4
|
模擬量輸入輸出模塊
|
EMAM06
|
1
|
個
|
|
5
|
變頻器
|
FR-D740-1.5K-CHT
|
1
|
個
|
|
6
|
漏電保護器
|
DZ47-63LEP-4P-20A
|
1
|
個
|
|
7
|
交流接觸器
|
220V
|
2
|
個
|
|
8
|
電機調速器
|
SF系列
|
3
|
個
|
|
9
|
蜂鳴器
|
LA42SMFA-DC24V 紅
|
1
|
個
|
|
10
|
熱過載繼電器
|
JRSID系列
|
2
|
個
|
|
11
|
中間繼電器
|
ARM系列
|
12
|
個
|
|
12
|
工作狀態指示燈
|
黃、綠、紅
|
15
|
個
|
|
13
|
溫度變送器
|
SBWZP-01(0-200℃)
|
1
|
個
|
|
14
|
監控中心（觸控一體機）
|
供電電源：AC220V；規格尺寸：10.4寸觸摸屏，用于監測數據顯示。
|
1
|
套
|
|
15
|
監控軟件
|
包括系統工藝流程演示，設備結構展示，數據顯示采集處理，設備運行控制。
|
1
|
套
|
|
16
|
歐式導線架
|
用于懸掛和放置實訓專用連接導線，外形尺寸為530mm×430mm×1200mm，設有五個萬向輪，造型美觀大方。
|
1
|
個
|
3．配套工具
|
名稱
|
主要組成器件
|
數量
|
|
配套
工具 |
包含采樣槍、畢托管、復合管割刀、卷尺、扳手、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、勞保用品等。
|
1套
|
六、實訓項目
項目一、系統的設計計算
1.煙氣處理系統工藝流程圖的繪制
2.煙氣處理系統的設計
項目二、處理設備的安裝與調整
1.旋風分離器的安裝與測試
2.袋式除塵器的安裝與測試
3.濕法脫硫塔的安裝與測試
4.活性炭吸附塔的安裝與測試
5.發塵裝置的安裝與校正
項目三、設備的工藝連接
1.旋風除塵器的除塵工藝的連接
2.袋式除塵器的除塵工藝的連接
3.脫硫塔脫硫工藝的連接
4.活性炭吸附塔的工藝的連接
項目四、設備控制系統的連線與調試
1.控制系統的連線
2.控制系統的程序編寫
3.對象的單機試車
4.通過程序的編寫實現整機聯動
項目五、監測傳感器及儀器的使用
1.鉑熱電阻的安裝及監測
2.溫濕度傳感器的安裝及監測
3.粉塵傳感器的安裝及監測
4.在線PH儀的安裝、標定及監測
5.氣體（SO2、NOX、CO、O2）傳感器的安裝及監測
6.風速傳感器的安裝及監測
7.壓力傳感器的安裝及監測
8.粉塵采樣器的組裝與應用
9.皮托管的連接與運用
1.煙氣處理系統工藝流程圖的繪制
2.煙氣處理系統的設計
項目二、處理設備的安裝與調整
1.旋風分離器的安裝與測試
2.袋式除塵器的安裝與測試
3.濕法脫硫塔的安裝與測試
4.活性炭吸附塔的安裝與測試
5.發塵裝置的安裝與校正
項目三、設備的工藝連接
1.旋風除塵器的除塵工藝的連接
2.袋式除塵器的除塵工藝的連接
3.脫硫塔脫硫工藝的連接
4.活性炭吸附塔的工藝的連接
項目四、設備控制系統的連線與調試
1.控制系統的連線
2.控制系統的程序編寫
3.對象的單機試車
4.通過程序的編寫實現整機聯動
項目五、監測傳感器及儀器的使用
1.鉑熱電阻的安裝及監測
2.溫濕度傳感器的安裝及監測
3.粉塵傳感器的安裝及監測
4.在線PH儀的安裝、標定及監測
5.氣體（SO2、NOX、CO、O2）傳感器的安裝及監測
6.風速傳感器的安裝及監測
7.壓力傳感器的安裝及監測
8.粉塵采樣器的組裝與應用
9.皮托管的連接與運用
