一、產品組成

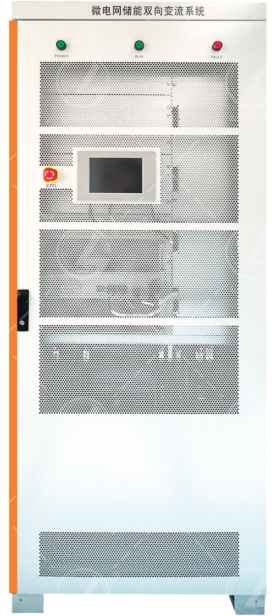

1、微電網儲能單元主要由儲能雙向變流穩定控制器裝置與蓄電池柜組成。儲能變流器(Power Convertor System，PCS)是用于連接儲能裝置與電網之間的雙向逆變器，可以把儲能裝置的電能放電回饋到電網，也可以把電網的電能充電到儲能裝置，實現電能的雙向轉換。具備對儲能裝置的P/Q控制，實現微電網的DG功率平滑調節，同時還具備做主電源的控制功能，即U/F模式，在離網運行時其做主電源，提供離網運行的電壓參考源，實現微電網的“黑啟動”。

2、微電網雙向變流系統監測軟件：儲能雙向AC/DC變流器是控制能量在交流母線和直流母線之間雙向流動的裝置，是直流微網或直流變流器與交流電網連接的橋梁。在智能電網或微電網系統中的儲能雙向變流器能有效調控電力資源，能很好地平衡晝夜及不同季節的用電差異，調劑余缺，保障電網安全，是可再生能源應用的重要前提和實現電網互動化管理的有效手段。

二、儲能裝置具備以下功能

（1）有功功率控制功能，PCS儲能裝置可根據微電網運行控制系統指令控制其有功功率輸出。為實現有功功率調節功能，電池儲能系統能接收并實時跟蹤執行微電網運行控制系統發送的有功功率控制信號，根據微電網運行控制系統控制指令等信號自動調節有功輸出，輸出有功功率與設置值偏差不超過3%。

（2）電壓/無功調節功能，PCS儲能裝置可根據、微電網運行控制系統控制指令等信號實時跟蹤調節無功輸出，其參數為無功功率、功率因數等參數可由微電網運行控制系統遠程設定。

（3）離網V/F控制功能，PCS儲能裝置在離網模式下，具備電壓和頻率的調節功能，能夠自動設定額定電壓和額定頻率啟動和運行，也可接收外部電壓給定指令和頻率給定指令進行電壓和頻率的調節。

（4）離網軟啟動功能，PCS儲能裝置在離網模式下，可平滑啟動，減小沖擊電流，減小對微電網的沖擊，系統從待機到額定電壓穩定運行，時間小于2s。

（5）PCS儲能裝置具備主動孤島檢測功能，孤島狀態下，能夠在500ms內檢測出孤島狀態，同時通過監控系統上報故障信息。

（6）PCS儲能裝置具有一定的耐受電壓異常能力。

（7）PCS儲能裝置在并網模式下具備一定的耐受系統頻率異常的能力。

（8）PCS儲能裝置冷卻方式為風冷。

（9）PCS儲能裝置具有并網和離網兩種運行模式，并且可以根據條件實現并離網切換功能（需配合STS才可以實現并離網自動切換（掉電時間<15ms）），離網運行模式下，滿足電能質量相關要求。注：離網帶載能力根據負載特性決定。

（10）PCS儲能裝置對電池充電時滿足電池對電能質量要求。恒流充電時，穩流精度≤1%，電流紋波≤5%。恒壓充電時，穩壓精度≤1%，電壓紋波≤2.5%。

（11）PCS儲能裝置接入電網后，公共連接點的三相電壓不平衡度不超過GB/T 15543-2008《電能質量三相電壓不平衡》規定的限值，公共連接點的負序電壓不平衡度應不超過2%，短時不得超過4%；其中由PCS儲能裝置引起的負序電壓不平衡度不超過1.3%，短時不超過2.6%。

（12）PCS儲能裝置具有人機界面和通訊功能，工作人員可本地和遠程操作。

（13）PCS儲能裝置具備一定的耐受過電流能力。

（14）PCS儲能裝置具有過熱保護功能。

（15）PCS儲能裝置具有三相不平衡和相位保護功能。

（16）PCS儲能裝置可構成微網系統。

三、主要特點：

1）交、直流電壓控制，能量雙向流動；

2）空間矢量控制，有功、無功的解耦控制；

3）功率因數大范圍可調，具備動態無功補償；

4）在能源管理系統的調度下，參與電網的調峰，有效緩解電網提供功率的壓力；

5）支持并網運行、孤網運行雙運行模式；

6）系統動態響應快，滿足對電動汽車等臨時性暫態負荷的需求；

7）先進主動式孤島檢測及低電壓穿越功能；

8）完善的保護功能，有效保證逆變器安全運行；

四、技術參數

1）最大輸出功率：100KW；

2）額定電網電壓：400V；

3）允許電網電壓：310V-450V；

4）總電流波形畸變率：<3%；

5）功率因數：-0.9～+0.9可調，并可實現單位功率因數運行；

6）輸出隔離方式：工頻變壓器隔離；

7）額定輸出電壓：400V

8）輸出電壓失真度：<3%

9）額定輸出頻率：50HZ；

10）最大直流功率：100KW；

11）直流電壓范圍：580-850VDC；

12）最大輸入電流：220A；

13）穩壓精度：±1%；

14）穩流精度：±1%；

15）直流電壓紋波：±1%；

16）直流電流紋波：±1%；

17）最大效率：±1%；

18）防護等級：IP20；
