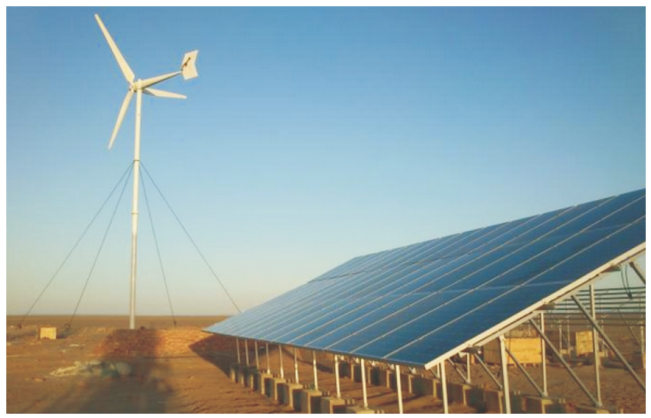

一、設備外觀

二、設備概述

分布式能源是新世紀電力工業和能源工業的重要發展方向。將可再生能源、分布式發電系統和負荷相連接，就構成了微電網，簡稱微網。相對于傳統的集中功能/發電方式，可再生能源和分布式發電系統往往以小型，分散的方式布置在用戶附近，可獨立輸出電或者熱，即分散布置在需求側，實現能源階梯利用、資源綜合利用和可再生能源應用技術，可在需求現場根據用戶的實際需求靈活調節，對口供應，并將輸送環節的損耗降到最低，從而實現能源利用效能的最大化。

微電網是集新能源、新材料、新設備和先進的信息技術、電網控制技術，電力電子技術等實現電力在發、輸、配、用過程中的數字化管理、智能化決策和互動化交易，優化資源配置，充分滿足用戶對電力的需求，確保電力供應的安全、可靠和經濟，滿足環保約束，適應電力市場化發展。

LGY-DW02A型智能微電網實訓系統（直流母線）以分布式電源（風電、光伏等潔凈能源和可再生能源）的接入、分時段階梯電價的推廣、用戶和電網公司友好交互作為智能微電網的終端層急需電工技術通用型人才。

LGY-DW02A型智能微電網實訓系統（直流母線）備以典型的風、光、油、儲、微電網智能化供電系統和所搭建的區域智能化用電管理服務網絡為切入點，把智能微電網技術進行綜合設計和布局，可實現分布式電源的離網、并網運行，電能的雙向計量等工能。集成了電力調度SCADA的基本控制模式。通過通訊可實現電網與用戶的友好交互，實現電能查詢。

“LGY-DW02A型智能微電網實訓系統（直流母線）”實訓考核設備是一款以某區域智能微電網供配電系統為設計依據，可孤網運行、并網運行與混合運行，并網運行時，可直接從電網購電或向電網售電，也可通過電池控制器誒蓄電池充電或者放電。孤網運行時，有風電，太陽能電池板，汽油發電機，儲能系統，平衡負荷功率，若發電過剩，則將多余電能存入蓄電池中。

設備由模擬區域通訊系統、模擬區域智能微電網服務平臺、模擬分布式電源系統、模擬負載單元柜組成一個完整系統，具有占地面積小、使實訓使用方便；設備可滿足多層次教學的實訓考核設備，設計安排了多種智能配電模式，通過通訊實現了信息層（監控級）和設備層（現場級）的多層控制。具有比以往實訓教學設備所更加完善的配置和更為完整功能多參量實時設定（多電量變化等實時測量、給定和控制），實現了系統實時控制，真實的模擬和反映了智能電網的控制過程，實訓內容廣泛、變化多樣，同時，設備的進出線采用塑料軟管及接頭與受控對象進行連接，受控對象采用外置方式便于觀察等特點。是一款典型的職業能力培養設備，通過在該設備上實訓，可使學生職業能力得到大幅度提升。

三、技術參數

1、輸入電源：三相五線制AC 380V±10%  50HZ

2、輸入功率：10 kw

3、工作環境：1） 溫度：-10℃～+40℃   2） 相對濕度：≤90%（+20℃）  3） 海拔高度：≤2000m 4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量:2000kg

5、外形尺寸：寬×深×高=尺寸：5600mm×800mm×2200mm(實訓柜)+光伏設備+風電設備

6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
