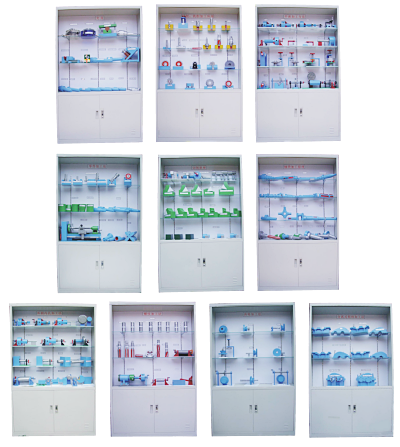

CLG-110型《金屬切削》示教陳列柜
金屬切削是一門按照高等工業學校機械制造工藝與設備專業的課程，其內容著重于切削的工件原理及工件樣品。切削基本理論以及刀具的使用原則，以便學生重點復習所學內容和進一步思考解決一些較深入的問題。CLG-110型《金屬切削》示教陳列柜一共分10個柜，分別介紹鉗工工藝學的常用知識和工具。
CLG-110型《金屬切削》示教陳列柜內容：
CLG-110型《金屬切削》示教陳列柜內容：
|
序號與名稱
|
陳列柜內容
|
|
第一柜
夾具 |
三爪卡盤和扳手、四爪卡盤和扳手、機虎鉗和扳手、浮動式鉸刀夾頭、鉆夾頭和鑰匙、 快換鉆夾頭、固定式鉆床夾具、螺旋壓板夾緊、彈性回轉頂尖、自動夾緊卡爪、鉆頭套（ 4 種）、普通頂尖、半頂尖、反頂尖、大頭頂尖、長頸頂尖、硬質合金頂尖。
|
|
第二柜
鉆削、銑削加工應用 |
鉆孔、鏜孔、擴孔、攻螺紋、直柄莫氏圓錐鉸刀、圓柱形銑刀銑平面、鋸齒銑刀、立銑刀、鍵槽銑刀、半圓鍵槽銑刀、角度銑刀、三面刃銑刀、錯齒三面刃銑刀、整體端銑刀、硬質合金端銑刀、锪錐形沉孔、锪凸臺平面。
|
|
第三柜
平面加工 |
車外圓、車端面、車手柄、車螺紋、刨平面、刨削孔內加工、刨齒條、銑階臺、銑 V 形槽、銑齒輪、銑特形面、插齒輪、插齒輪、插銷鍵、插內齒圈、平面磨削、花鍵磨削、螺紋磨削。
|
|
第四柜
外圓內孔加工法 |
車圓柱、車圓錐、車通孔內圓、車不通孔內圓、外圓磨削、內圓磨削、成形磨削、無心磨削、鏜削通孔、鏜削不通孔、拉削矩形花鍵、拉削內孔、平體形成形車刀、棱形成形車刀、圓形成形車刀。
|
|
第五柜
螺紋加工法 |
8 種螺紋牙型、手用絲錐、機用絲錐、螺帽絲錐、錐形絲錐、板壓絲錐、螺旋槽絲錐、圓板牙、旋風切削裝置、滾螺紋原理、梳形螺紋銑刀。
|
|
第六柜
零件加工法 |
零件磨削、外圓磨削零件、 V 形架銑削、燕尾槽和燕尾塊及其銑削步驟、內圓磨削及其零件、螺紋加工結構。
|
|
第七柜
切削原理 |
車刀的刃傾角、車削時切削分力、切削平面基面（橫車）、切削平面和基礎（縱車）、屑癌產生與成長（ 3 件）、鱗刺的形成（ 4 件）、熱產生溫度在刀具和工件上布、切削基本形態（ 4 件）、常用車刀的用途、刀具磨損形成（ 3 件）。
|
|
第八柜
軸類加工原理 |
空心軸、磨床的砂輪主軸、內圓磨具主軸、偏心軸、曲軸、圓柱心軸、普通圓錐心軸、帶螺母圓錐心軸、蝸桿軸、階臺軸、機床主軸、花鍵心軸、帶鍵槽的傳動軸、射油泵的傳動軸、光軸、階梯軸、雙錐面彈簧心軸。
|
|
第九柜
齒輪加工法 |
毛坯、車齒輪坯、鉆內坯、銑坯、插齒、倒角、車內圓、拉削矩形花鍵。
|
|
第十柜
分離式箱體加工法 |
劃線（加工底面、剖分面或刨端面、鉆孔、攻絲、銑沉頭座）、完成后的機蓋與機座。
|
金屬切削陳列柜規格： 1200 × 430 × 1800mm
