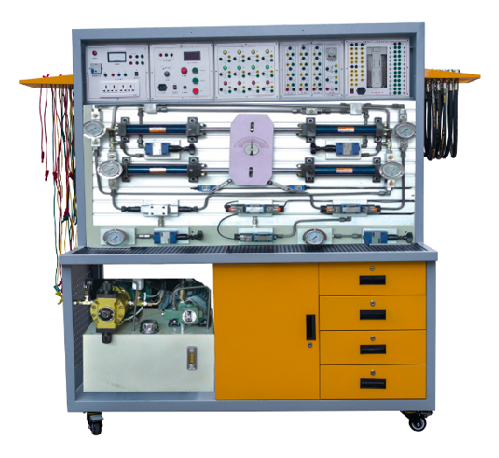

一、設備外觀圖

二、設備概述

本船舶液壓舵機教學實驗設備，設計時依據《船舶輔機》等高校教材教學大綱要求，結合船舶企業職工培訓技能要求，并參考實際船舶液壓舵機系統，因而設備特點突出，功能強大，完全滿足學生的教學實驗實訓及學員的技能培訓等需求。

液壓舵機教學實驗臺是專為適用教學而特別設計的。舵機的轉舵機構為滑式雙油缸型結構，電動機油泵機組兩套：1套是閉式定量泵閥控系統，1套是閉式泵控系統。它主要由舵柄、油缸、撞桿、油泵機組、閥件和油箱等組成。配備的兩套電動機油泵機組，用其中一套工作就能滿足各船級社對舵機的各項規定，另一套為備用。滑式雙油缸結構轉舵機構，對于單舵的艦船具有明顯的優點，結構簡單、重量輕、占地面積小、液壓系統簡單可靠、性能良好，給使用維修保養帶來較大的方便。

三、技術參數

1、液壓泵站 ：變量葉片泵： 1臺  公稱排量10ml/r,額定壓力：7Mpa；

變量葉片泵驅動電機：  1.5KW；零位對中液動變量軸向柱塞泵：1臺 公稱排量12ml/r,額定壓力：7Mpa；變量葉片泵驅動電機：  3KW；油箱：  公稱容積80L；（附有液位、油溫指示計，吸油回油濾油器、空氣濾清器等）液壓油：46#抗磨液壓油。

2、輸入電源：AC380V、50HZ，三相五線制；控制電壓：DC24V；

3、輸入總功率：系統總功率：<=6KW;

4、工作使用環境要求：防潮、防塵；

1）溫度-10℃～+40℃ ；

2） 相對濕度：≤90%（+20℃）

3）海拔高度：≤4000m

4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

5、設備重量: 150kg

6、外形尺寸：長×寬×高=1600mm×650mm×1800mm

7、設備安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
