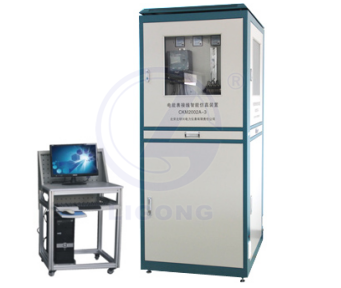

一 、LG-DJX02型 電能表錯誤接線模擬操作實訓裝置產品簡介
        LG-DJX02型 電能表錯誤接線模擬操作實訓裝置可以模擬三相三線和三相四線電能表上萬種常見出現的錯誤接線形式，針對供電系統接表、檢表人員進行培訓和考核，以增強其現場檢驗及糾錯技能和現場校驗儀的錯誤接線判斷技能。所有功能的操作均通過計算機控制完成，系統的操作界面簡單實用，既省去考官的考前設定、現場監督、答案計算等大量工作，又避免考試結果受人為因素的影響。 電能表錯誤接線模擬操作實訓裝置改善了國內對初、中、高級電工的技能培訓和考核過程繁瑣的現狀。擁有將使您能夠輕松地舉辦相關培訓和考試。 二、主要技術參數和技術指標
1、三相電源輸出電壓：3×（57.7V）/100V； 3×（220V）/380V
2、三相電源輸出電流：3×5A
3、三相電源電壓、電流：幅度調節0～100% 調節細度1%
4、三相電源輸出頻率：45Hz～65Hz 調節細度0.1 Hz
5、三相電源輸出相位：0～359.9° 調節細度0.1°
6、三相電源具有過壓和過流自動保護功能并具有接地保護端子
7、裝置供電電源：220V,功耗≤2000VA
8、使用環境溫度：-15℃～50℃
9、相對濕度：小于95%
10、柜體體積：≯890×850×1900（寬×深×高）(mm)
11、重量：大約200Kg。
三、主要功能
1、裝置能夠仿真各種三相三線和三相四線電子式或機械式有功、無功電能表聯合接線和電子式電能表、電子式多功能表接線電能表接線；
2、裝置能夠仿真三相三線高壓電能表接線（TA三線制和四線制兩種）；
3、裝置能夠仿真三相四線高、低壓電能表接線（TA四線制、六線制和直接接入式三種）；
4、裝置能夠仿真電壓互感器一、二次接線；
5、裝置能夠仿真電流互感器一、二次接線；
6、裝置能夠用數學模型和邏輯運算方法，通過計算機程序模擬仿真，實現現場中三相三線、三相四線、TA及TV可能出現的各種接線；
7、裝置有三個操作面，在A、B、C三面可同時設置不同的電表類型和錯誤接線方式；
8、裝置具備開機自動檢測功能，能夠檢測設備自身硬件的運行狀態
9、裝置具有電壓和電流報警保護功能，在A、B、C三面同時操作時，出現違規操作的工位自己出現報警保護并不影響其他工位的操作進程。
10、裝置能夠任意調整負載的功率因數，在計算機上實時顯示電能表對應的轉動方向。
11、裝置接線錯誤涵蓋面廣，能夠仿真上萬種接線錯誤：
    三相三線（經TV、ＴＡ接線，ＴＡ簡化接線，約１３１０７２）
    三相三線（經TV、ＴＡ接線，ＴＡ四線制，約５２４２８８）
    三相四線（經TV、ＴＡ接線，ＴＡ簡化接線，約２３５９２９）
    三相四線（經TV、ＴＡ接線，ＴＡ六線制，約２３５９２９）
    三相四線（只經ＴＡ接線，ＴＡ六線制，約１９６６０８）
    三相四線（直接接入式，共８種）
12、通過系統軟件界面任意組合試題。并設有試題數據庫，可以依據使用人員的要求（例如錯誤的難度、數量等）進行自動出題，并隨時對試題數據庫進行編輯，修改和保存。計算機可以程序控制裝置根據試題庫中任意一種試題進行仿真接線。
13、系統具有語音提示功能
14、裝置各個操作面具有獨立的計時功能
15、由計算機程序控制ＴＶ、ＴＡ模擬現場進行接地與不接地的狀態
16、程序具有追補電量計算功能，操作人員輸入功率因數后自動計算更正系數，輸入電量值后程序自動計算所需追補電量。
17、程序可以保存并打印試題、向量圖、接線圖、更正系數和追補電量
18、相別符號標識可由操作人員自行設定為ＡＢＣ、１２３或ＵＶＷ。
19、裝置可以培訓外勤人員進行現場電能表現場校驗技能培訓，由計算機打印輸出工作報表
20、操作人員在更改接線時，計算機能實時檢測操作人員更改接線的情況（電壓、電流、相位、功率因數）并自動繪制實時向量圖，并根據向量圖列出所有可能的接線方式并繪制出接線圖，功率表達式和更正系數，電表運行狀態描述，并可查看。
21、軟件可以脫離裝置獨立運行，將現場測試的數據輸入進系統，程序會依據輸入的數據判斷出接線方式，并繪制出接線圖，向量圖，并計算出更正系數并依據有功和無功電量自動計算平均功率因數和追捕電量，并打印出現場校驗記錄。
四、符合的技術標準和規范
  電能計量裝置管理規程L/T448-2000
  電能計量裝置安裝接線規則L/T825-2002
  電能計量柜B/T16934-1997
  電能計量裝置檢驗規程109-1983
  直接接入式有功電能表B/T17215-1998
  靜止式交流無功電度表B/T17882-1999
